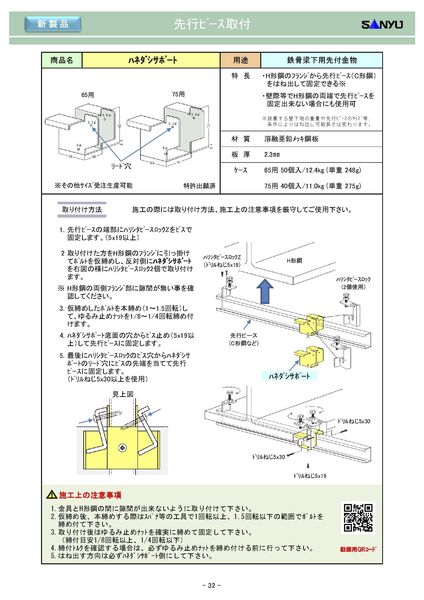

ハネダシサポート
株式会社サンユー
HNDS-01
- 識別情報
- 製品名
- ハネダシサポート
- 製品ID
- HNDS-01
- メーカーURL
- https://www.3you.co.jp
- カテゴリー
- 寸法・重量
- 外形寸法
- 厚み
- 2.3mm(板厚)
- 重量
- 重量
- 248g(/65用、275g/75用)
- 1梱包あたりの重量
- 12.4kg(/65用、11kg/75用)
- 入数
- 1梱包あたりの数量
- 50個(/65用、40個/75用)
- 製品分類
- 一般分類
- 製品分類
- 先行ピース取付
- 製品タイプ

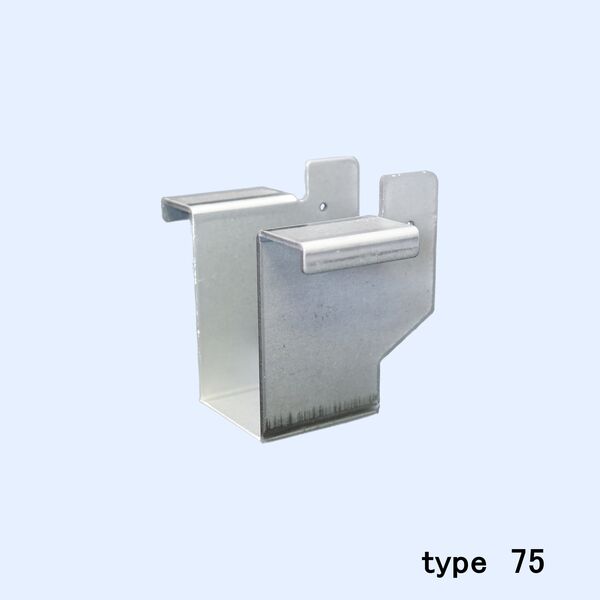

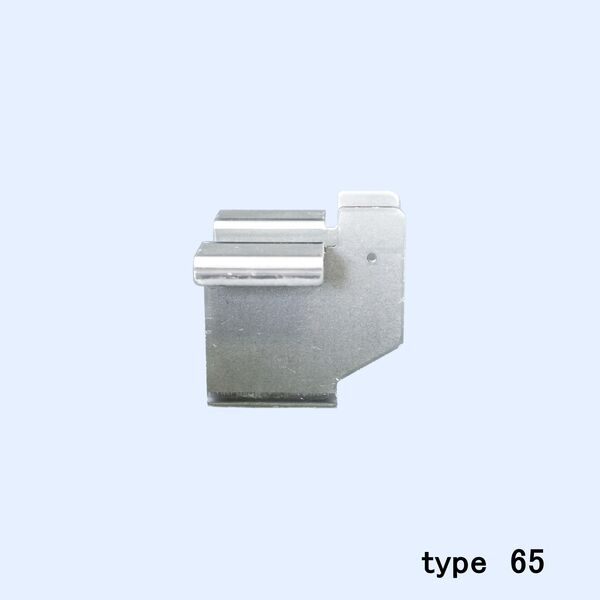

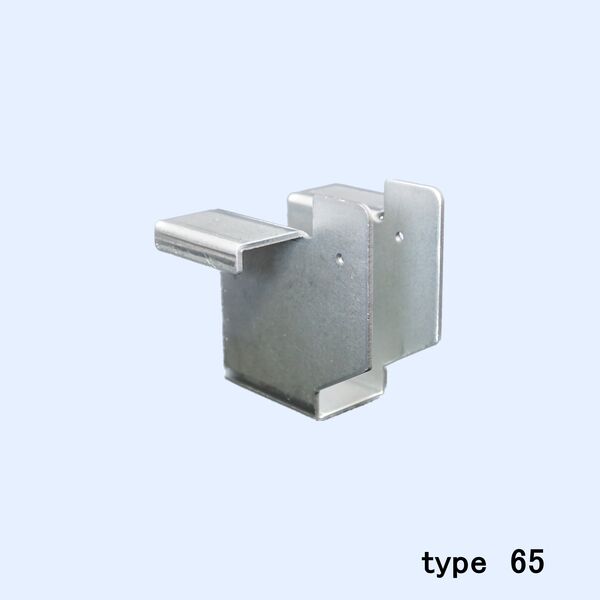

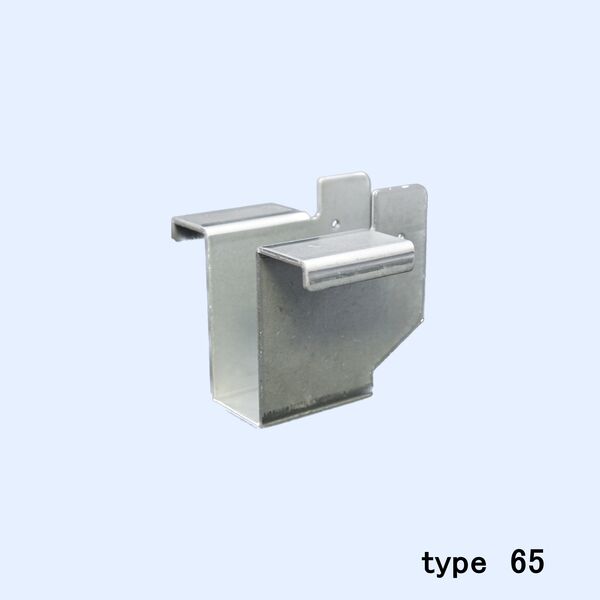

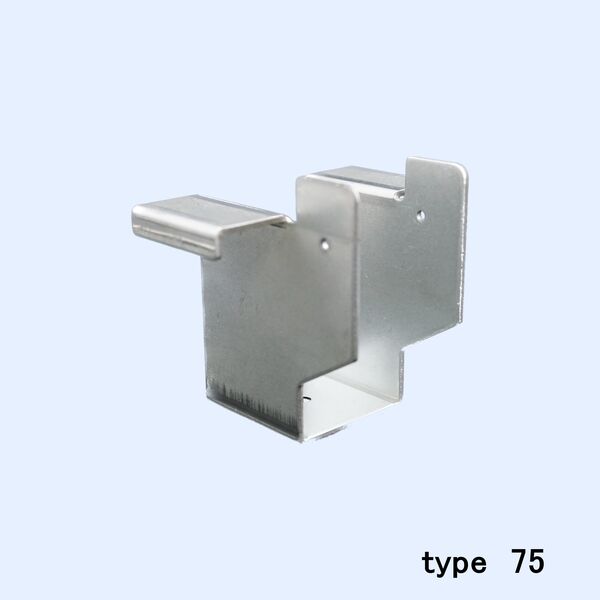

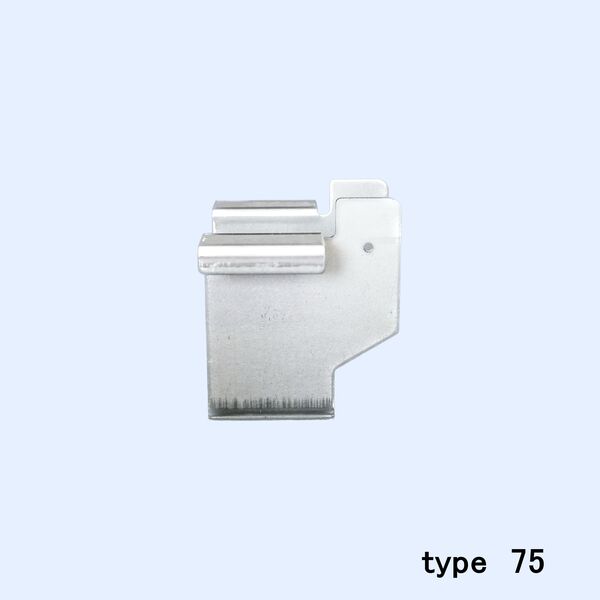

- C-65用、C-75用
- 用途・適用部位
- 鉄骨梁下用先付金具
- 材質
- 一般
- 材質名
- 溶融亜鉛メッキ鋼板
- 特徴
- H形鋼のフランジから先行ピース(C形鋼)をはね出して固定できる※設置する壁下地の重量や先行ピースのサイズ等、条件によりはね出し可能長さは変更。
- 壁際等でH形鋼の両端で先行ピースを固定出来ない場合にも使用可
- 備考
- 【使用条件】①～⑤の条件をすべて満たすこと①はね出し可能長さは梁幅100mm以上200mm未満で400mm以内、梁幅200mm以上で800mm以内②先行ピース1本に掛かる載荷(鉛直)荷重は全ての合計で50kg以内であること
- ③面外方向許容耐力(F) ≧ ピース材端部に面外方向に働く力(P)④HPL-Z面内方向許容耐力(Fa) ≧ HPL-Zに面内方向に働く力(Pa)⑤ハネダシサポート+HPL面内方向許容耐力(Fb) ≧ ハネダシサポート+HPLに面内方向に働く力(Pb)
- ハネダシサポート65適合先行ピースC-65x30x10ハネダシサポート75適合先行ピースC-75x45x15,角パイプ75x45
- 特許出願済
