クロスハンガー
三伸機材株式会社
ch01
- 識別情報
- シリーズ名
- 鉄骨足場関連
- 製品名
- クロスハンガー
- 製品ID
- ch01
- メーカーURL
- https://san-shin-kizai.co.jp/
- カテゴリー
- 製品分類
- 一般分類
- 製品分類
- 吊枠足場
- 製品タイプ
- EX-300/EX300S(フランジ厚さ : 4mm～32mm)、EX-500/EX-500S(フランジ厚さ : 4mm～42mm)
- 特徴
- 取付ピースなしでステージを設置することができます。
- 鉄骨梁フランジを挟み込む形状のため、先付けピースが不要で経済的です。
- 地上で鉄骨梁に取付けた後、鉄骨の建方を行うため安全に取付け作業ができます。
- 鉄骨フランジ幅に合わせてクリップを留め、受け金具はボルト締めの簡単取付。
- 注意点等
- クロスハンガーの取付スパンは1900mm以下でご使用ください。
- つかみ金具は鉄骨梁のフランジに当たるまで挿入し押えボルトを締め付けてください。(締めすぎに注意してください)締め付けトルクは350kg・cm程度で締め付けてください。
- 梁メンバーが小さい場合、梁フランジ耐力を確認する必要があります。
- 寸法と図の形状は、現品と異なる場合があります。また仕様及び寸法は予告なく変更する場合があります。
- 備考

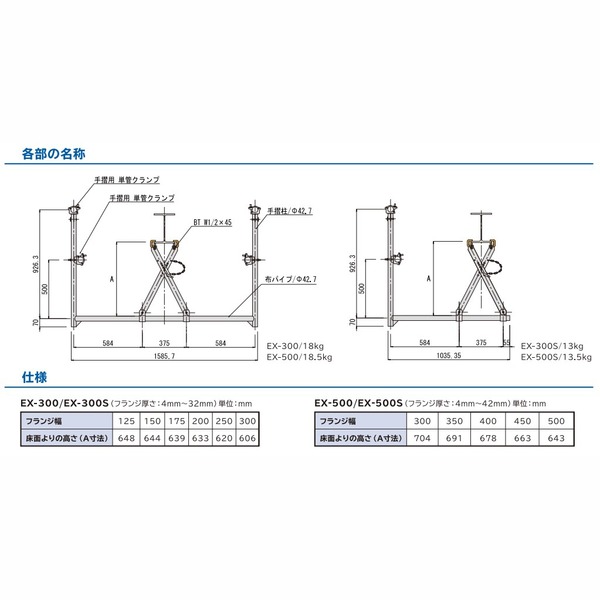

- 【仕様 : EX-300/EX300S(フランジ厚さ : 4mm～32mm)】フランジ幅/床面よりの高さ(A寸法) 単位mm : 125/648、150/644、175/639、200/633、250/620、300/606
- 【仕様 : EX-500/EX-500S(フランジ厚さ : 4mm～42mm)】フランジ幅/床面よりの高さ(A寸法) 単位mm : 300/704、350/691、400/678、450/663、500/643

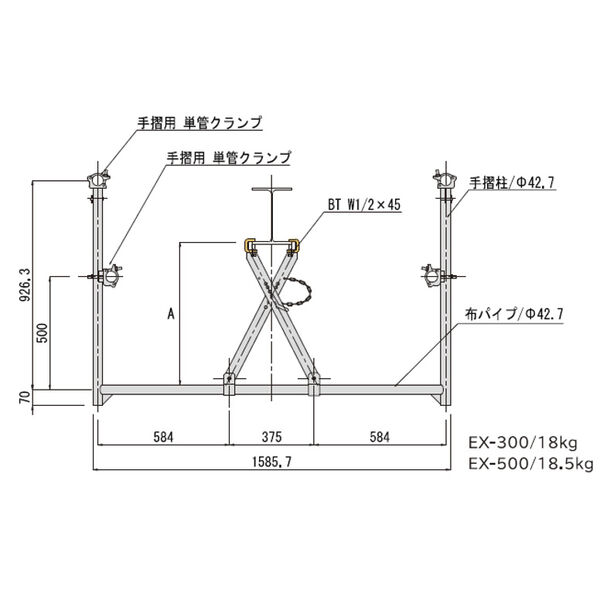

- 重量 : EX-300/18kg、EX300S/13kg、EX-500/18.5kg、EX-500S/13.5kg
