新腰高羽子板 255
株式会社タナカ
AA4256A
- 識別情報
- 製品名
- 新腰高羽子板 255
- 製品ID
- AA4256A
- カテゴリー
- 寸法・重量

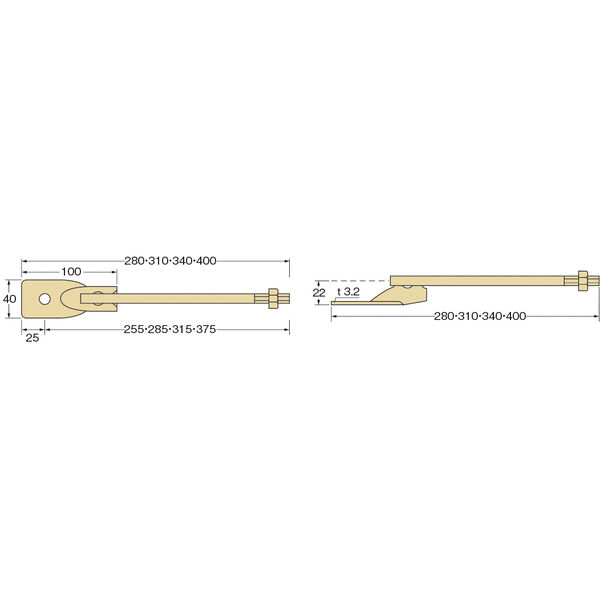

- 外形寸法
- 幅
- 40mm
- 高さ
- 280mm
- 奥行き
- 22mm
- 厚み
- 3.2mm
- 重量
- 重量
- 13.2kg/C
- 入数
- 1梱包あたりの数量
- 50個/ケース
- 製品分類
- 一般分類
- 製品カテゴリ
- 羽子板ボルト
- 用途・適用部位

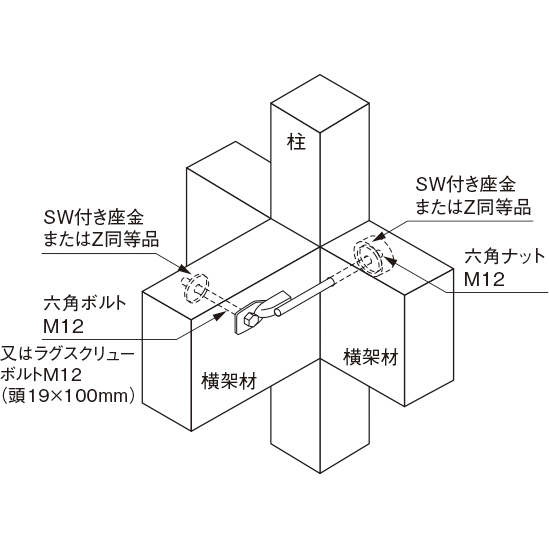

- 小屋梁と軒桁、軒桁と柱、胴差と床梁および通し柱と胴差の接合に使用します
- 色・仕上げ
- 仕上
- 表面仕上げ
- JIS H 8610(電気亜鉛めっき)及び JIS H 8625 Ep-Fe/Zn 8/CM2 C
- 材質
- 一般
- 材質名
- 板部:JIS G 3131(熱間圧延軟鋼板及び鋼帯)SPHC/ボルト部:JIS B 1180(強度区分4.6を満足する炭素鋼)
- 特徴
- 新腰高羽子板255は、Zマーク羽子板280mmまたは310mmを使用するどちらの箇所にも施工できますので在庫が削減できます
- 従来品よりも羽根部分が30mm短いので、120mmの梁・柱の使用においても、羽子板の羽根が梁面・柱面にあたりません
- 横架材が直交している場合でも腰高(H=22mm)になっているため、座金が横架材の材端にあたらず、横架材の彫り込みが不要です
- コーチスクリューボルトM12(頭19×100mm)を接合具として使用できます
- 建築分類
- 備考
- 告示1460号第二号(に)該当品

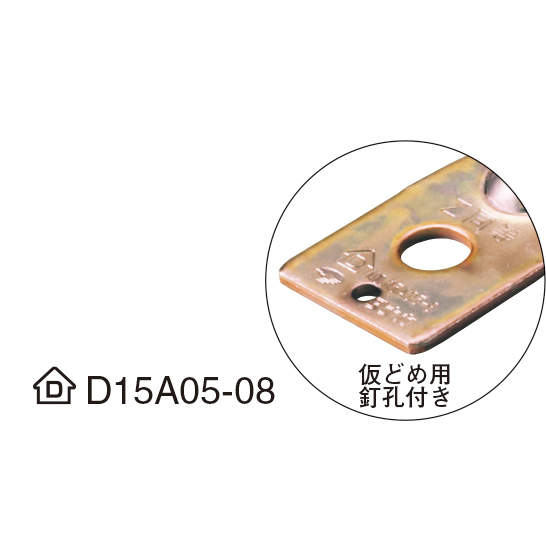

- 同等認定品 Zマーク金物(SB-E2)同等認定
