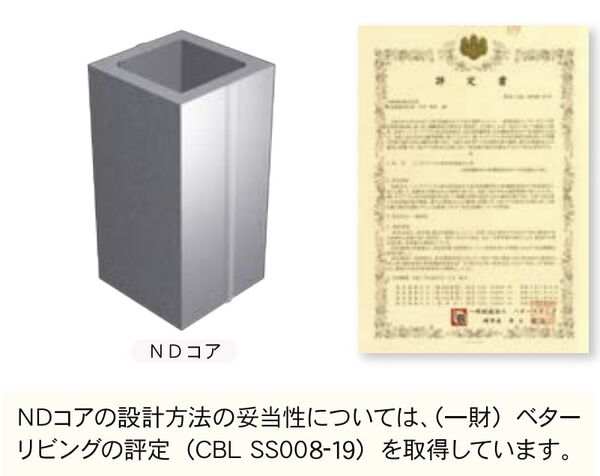

NDコア（ノンダイアコア）
日鉄建材株式会社
NDcore
- 識別情報
- 製品名
- NDコア（ノンダイアコア）
- 製品ID
- NDcore
- メーカーURL
- https://www.ns-kenzai.co.jp/
- カテゴリー
- 寸法・重量
- 外形寸法
- 厚み
- 16.5mm(～38.6mm)
- 製品分類
- 一般分類
- 製品分類
- 柱梁接合部材
- サイズタイプ

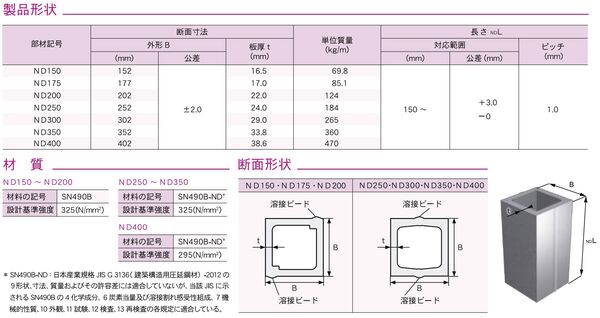

- ND150～ND400
- 素材タイプ
- 鉄
- 用途・適用部位

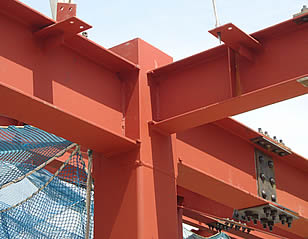

- 事務所、工場、倉庫等の柱梁接合部
- 色・仕上げ
- 名称
- ND
- 材質
- 一般
- 材質区分
- 鉄製
- 特徴
- 角形鋼管柱－H形鋼はり接合部に用いることでダイアフラム不要のノンダイアフラム形式接合部を実現
- 対応柱サイズは150角～400角

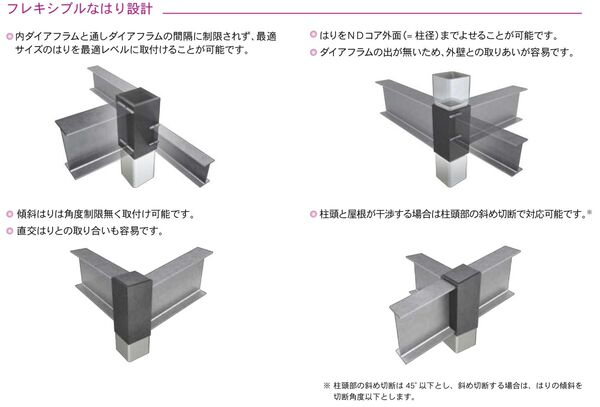

- ダイアフラムの制限が無く、はりの段差・偏心・傾斜にフレキシブルに対応し、経済的なはり設計が可能
- ブレース端接合部への適用も可能
- 性能・仕様
- 物理特性
- 降伏強度
- 325N/㎟(以上 445N/㎟以下（12mm以上 40mm以下）、295N/㎟以上 415N/㎟以下（40mm超 100mm以下）)
- 引張強さ
- 490N/㎟(以上610N/㎟以下)
- 弾性率
- 205000N/㎟
- ポアソン比 ν
- 0.3
- 比重
- 7.85
