元旦TRX
元旦ビューティ工業株式会社
TRX1Z00
- 識別情報
- シリーズ名
- 金属屋根 縦葺き
- 製品名
- 元旦TRX
- 製品ID
- TRX1Z00
- メーカーURL
- https://www.gantan.co.jp/
- カテゴリー
- 寸法・重量
- 外形寸法
- 厚み
- 0.4mm
- 有効寸法

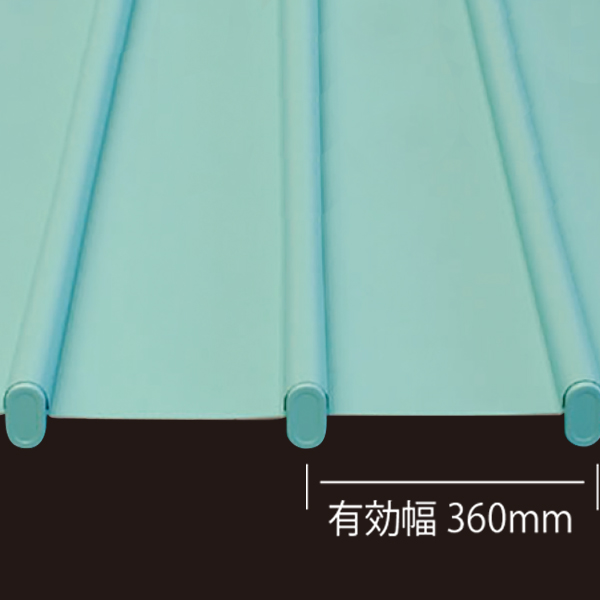

- 有効幅
- 360mm
- 有効長さ
- 3640mm(3750mm)
- 製品分類
- 一般分類
- 製品分類
- 金属屋根
- 製品タイプ
- 縦葺き
- 製品カテゴリ
- 屋根材
- 用途・適用部位
- 屋根・外壁
- 色・仕上げ
- 色
- 色名
- ブラック、他
- 材質
- 一般
- 材質名
- カラーガルバリウム鋼板
- 標準規格
- 防火・耐火
- 防火耐火認定
- FP030RF-1497~FP030RF-1500 / FP030RF-1852(1)~(15)
- 特徴
- 特許「V字ハゼ」の完全嵌合式高強度定尺縦葺き屋根
- スプリングバック(もとに戻る力)を利用した特許「V字ハゼ」は本体・吊子・キャップを強固に嵌合し、高強度・高水密。
- 性能・仕様
- 物理特性
- 熱伝導率
- 0.364W/(㎡・K)
- 強度
- 耐風圧性能:8000Pa[8kN/㎡](長尺)5000Pa[5kN/㎡](定尺)※㈶建材試験センターにおける試験値(鋼板系:0.4mm・母屋ピッチ606mm・有効幅360mm)-
- 建築分類
- 備考
- フッ素ガルバリウム鋼板、カラーステンレス、カラーアルミ対応可
- 標準7色:ブラック・ギングロ・キングロ・コゲチャ・シルバーモスグリーン・ロクショウ・レッドブラウン
- 勾配:3/100以上(長尺の場合)5/100以上(定尺の場合)
- 曲げ半径:起り・反り10m以上
- 屋根一体型トップライト / 元旦内樋・軒先システム / システム排煙棟 / 特殊化粧桟 / といった各種オプションがあります。
- 屋根30分耐火構造
- FP030RF-1497~FP030RF-1500(元旦ユ鋼システム):鋼板系・ステンレス系(アルミ不可)0.4~0.8mm(裏貼:有・無可)・防水材(防水シート可)・ポリスチレンフォーム100㎜以下・断熱ベースレイアー(ポリスチレンフォーム91mm)・木毛セメント板40mm・ユ鋼間隔565mm以下・梁間3700mm以下
- FP030RF-1852(1)~(15)(断熱システム):鋼板系・ステンレス系0.4~0.8mm・アルミ系0.7mm(裏貼:有・無可)・防水材(防水シート可)・ポリスチレンフォーム100㎜以下・木毛セメント板25~50mm・C型鋼(100×50×20×2.3)要耐火被覆・梁間 構造計算上、安全な寸法
