イソダッハR
日鉄鋼板株式会社
DHR35-1000-UZ531S
- 識別情報
- シリーズ名
- NISC PANEL
- 製品名

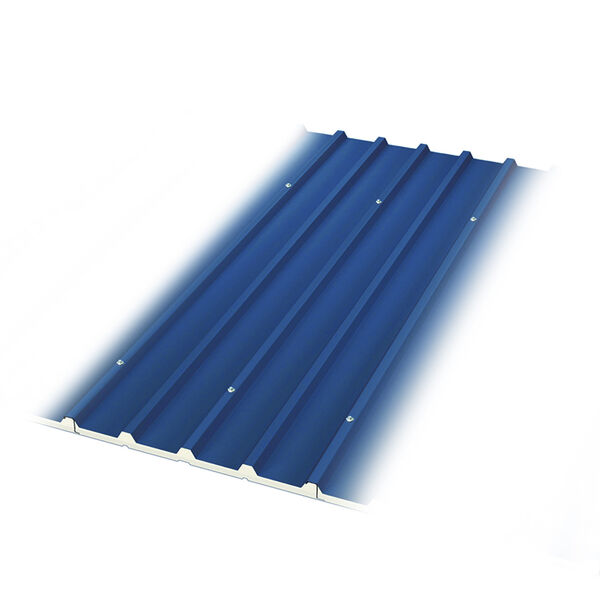

- イソダッハR
- 製品ID
- DHR35-1000-UZ531S
- カテゴリー
- 寸法・重量
- 重量
- 面積あたりの重量
- 10.5kg/㎡
- 製品分類
- 一般分類
- 製品分類
- 金属屋根
- 製品タイプ
- 金属断熱サンドイッチパネル
- 製品カテゴリ
- 屋根
- 形状タイプ
- 表面 : 折板:山高38、裏面 : 溝付:谷深10
- 配置タイプ
- 縦張
- 素材タイプ
- 厚膜ウレタン系塗装SGL
- デザインスタイル
- ポリイソシアヌレートフォーム
- 用途・適用部位
- 屋根
- 色・仕上げ
- 色
- 色名
- 表面 : ギングロ、裏面 : サンドホワイト
- 色コード
- 表面 : UZ531S、裏面 : O621WA
- 基本情報
- 生産国
- 日本
- 材質
- 合成材
- 表面材質
- 厚膜ウレタン系塗装SGL
- 裏面材質
- ポリエステル系塗装GL鋼板
- 基材
- ポリイソシアヌレートフォーム
- 標準規格
- 防火・耐火
- 防火耐火認定
- NM-8697(室内面)
- 防火種別
- 耐火、飛び火
- 環境規格
- ホルムアルデヒド放散等級
- 室内面:F☆☆☆☆相当
- 特徴
- 注意点等
- 縦継ぎとする場合は長さ6.2m以上としてください。
- 性能・仕様
- 設置・施工
- 設置面
- 屋根
- 設置区分
- ドリリングビス固定
- 備考
- 製品呼び厚(mm) : 35
- 板厚-表面材(mm) : 0.5
- 板厚-裏面材(mm) : 0.35
- 近似マンセル値-表面 : 0.6GY5.7/0.1(参考:メタリック色)
- 近似マンセル値-裏面 : 2.0GY7.8/0.8
- 幅(mm)-製品働き幅 : 1000
- 製品長(mm) : 1800~9000
- 山高(mm) : 38
- 板厚 表面材 : 0.5mm、裏面材 : 0.35mm
- 強度-断面二次モーメント I1(mm4) : 566000
- 強度-断面二次モーメント I2(mm4) : 128000
- 強度-断面係数 Zo(mm3)-表面側 : 8140
- 強度-断面係数 Zi(mm3)-裏面側 : 19900
- 強度-芯材断面積 A(mm2) : 42600
- 強度-短期許容曲げ応力度 fbo(N/mm2)-表面側 : 235
- 強度-短期許容曲げ応力度 fbi(N/mm2)-裏面側 : 110
- 強度-長期許容支圧応力度 fp(N/mm2) : 0.045
- 強度-短期取り付け部 T1(N/箇所)-仕様1 : 3000
- 防火・耐火認定(単材) : FP030RF-1749-3, DR-2028(1)
- 熱抵抗値R : 0.46㎡K/W
