水平・φ3 片ストップワイヤー用端末ホールド側金具
荒川技研工業株式会社
TGR-1B
- 識別情報
- シリーズ名
- ワイヤー手すり
- 製品名
- 水平・φ3 片ストップワイヤー用端末ホールド側金具
- 製品ID
- TGR-1B
- カテゴリー
- 価格
- 単価
- 2,700円
- 寸法・重量

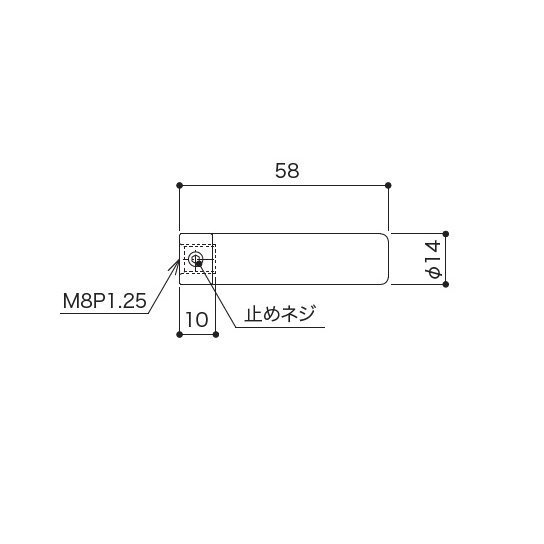

- 呼び寸法
- 直径
- M8
- 製品分類
- 一般分類
- 製品分類
- 建築金物
- 製品タイプ
- ピクチャーレール
- 色・仕上げ
- 基本情報
- 販売単位
- 1
- 生産国
- 日本
- 材質
- 一般
- 材質名
- ステンレス
- 特徴
- 最大8mワイヤーを張ることができます。(中間支柱を1.5m～2mごと設置し、ワイヤーを通る穴を空けます)
- 現場でワイヤーをカットして施工でき、特殊工具不要で簡単に施工・調整が可能です。
- 注意点等
- 製品本体はステンレス(SUS303)を使用していますが、塩素環境や海外近く等の塩分環境下で使用すると錆が発生することがあります。
- 性能・仕様
- 設置・施工
- 施工方法

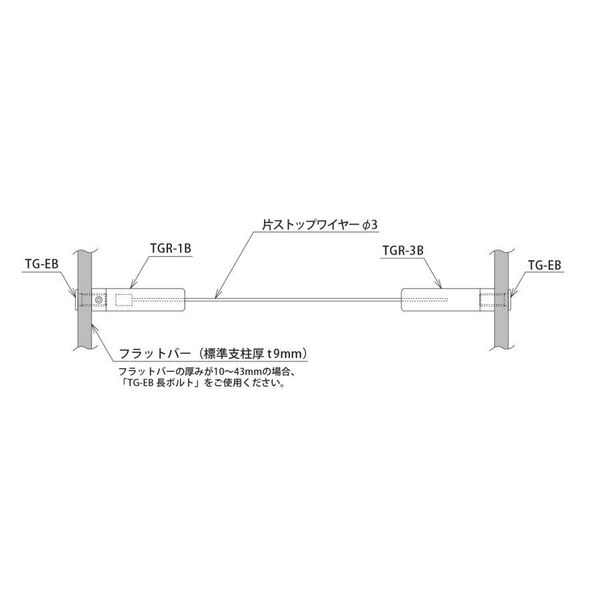

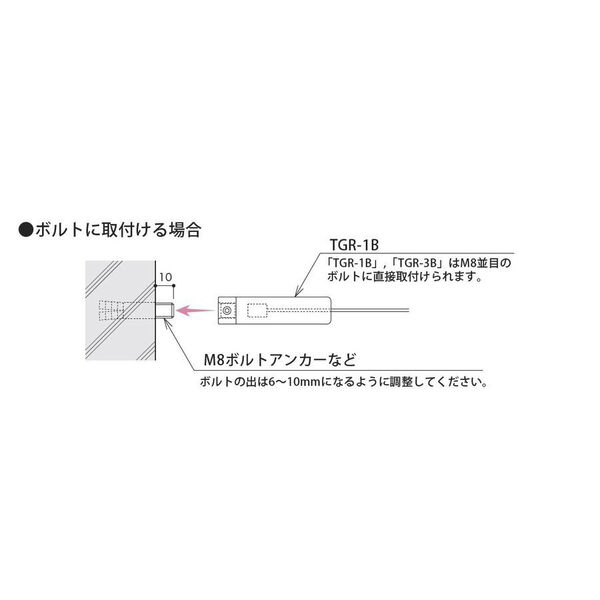

- FBにφ9程度の穴を空け、金具に片ストップワイヤーφ3を挿入し、TG-EB又はM8オスボルトで垂直方向に固定します。
- 備考

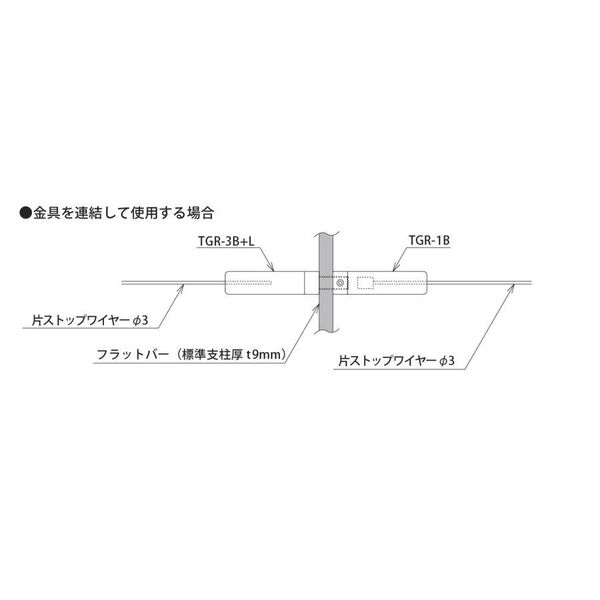

- グリップテンション側金具(TGR-3B、TGR-3B+C、TGR-3B+L、TGR-8B、TGR-8B+L)と組合せて使用します。
- この製品には、ワイヤーの張りを調整するためのバネが内蔵されています。
