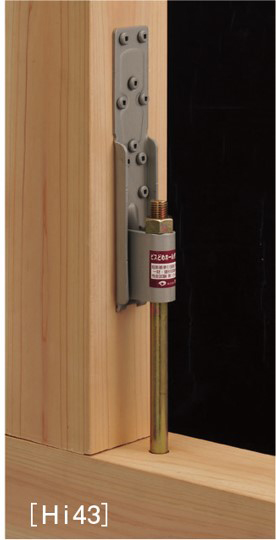

ビスどめホールダウンHi43
株式会社タナカ
AF4H43
- 識別情報
- 製品名
- ビスどめホールダウンHi43
- 製品ID
- AF4H43
- カテゴリー

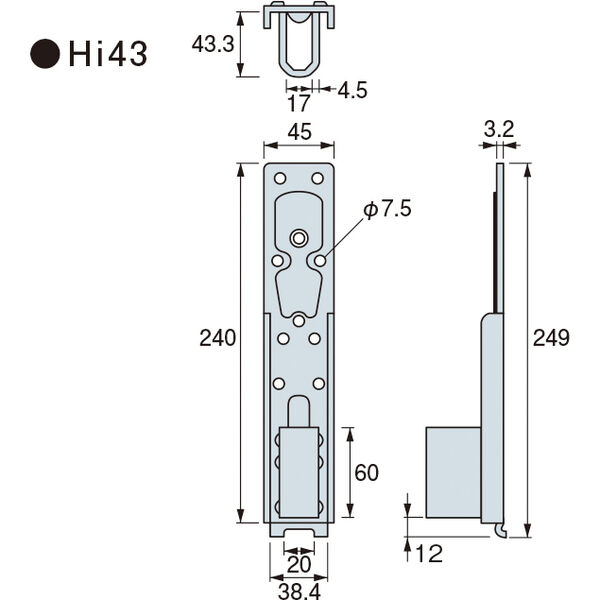

- 寸法・重量
- 外形寸法
- 幅
- 45mm
- 高さ
- 249mm
- 奥行き
- 43.3mm
- 厚み
- 3.2mm
- 重量
- 重量
- 17.7kg/C
- 入数
- 1梱包あたりの数量
- 25個/ケース
- 製品分類
- 一般分類
- 製品カテゴリ
- ホールダウン金物
- 用途・適用部位

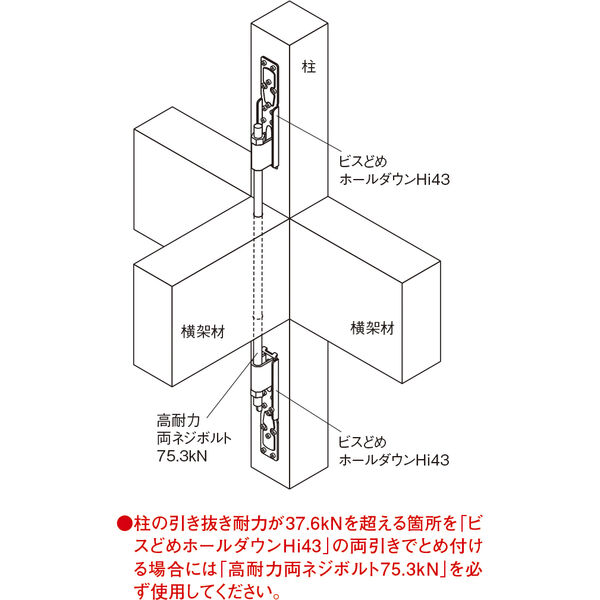

- 基礎と柱の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用します。
- 色・仕上げ
- 仕上
- 形状
- 材質
- 一般
- 材質名
- 板部:JIS G 3134 SPFH590相当/U字部:JIS G 3131 SPHC
- 特徴
- Hi43は43.7kNまでの柱の引抜き耐力に対応するホールダウン金物です。
- ボルト用ホールは従来品と同様にクリアランスを設け、ホールダウン用アンカーボルト取り付け位置の微調整が可能です。
- 従来品に比べて取り付けビスの本数を少なくし、施工性を向上させました。(当社比較)
- 高張力鋼板を採用し、軽量化と耐力を両立させました環境に配慮したクロムフリー対応商品です。
- 平ワッシャーは使わずに施工が可能です。
- 一財・ 建材試験センターによる品質性能試験済商品です。
- 注意点等
- 「エコート®WH処理」は、NOFメタルコーティングス(株)の登録商標です。
- 建築分類
- 備考
- 告示1460号第二号(ぬ)該当品
- 性能試験適合品:短期基準引張耐力:43.7kN

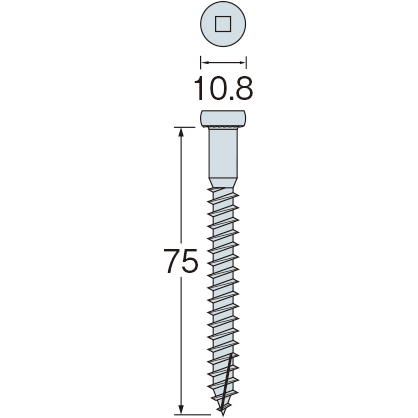

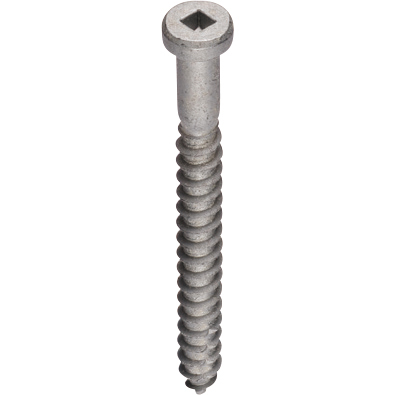

- 専用角ビットTBB-75Hi43(Hi43使用本数10本)
