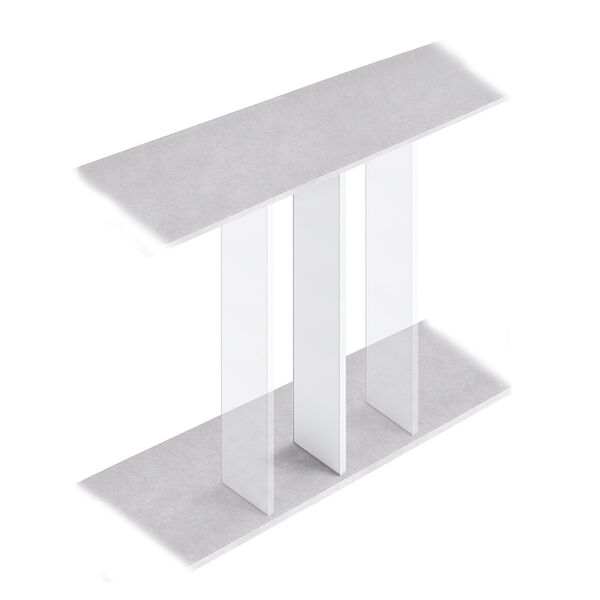

ノイラックス ルーバー
日鉄鋼板株式会社
NLV60-450
- 識別情報
- シリーズ名
- NISC PANEL
- 製品名
- ノイラックス ルーバー
- 製品ID
- NLV60-450
- カテゴリー
- 寸法・重量
- 重量
- 長さあたりの重量
- 14.0kg/m
- 製品分類
- 一般分類
- 製品分類
- 金属外装ルーバー
- 製品タイプ
- 金属断熱サンドイッチパネル
- 製品カテゴリ
- 大型外装ルーバー
- 形状タイプ
- 表面 : フラット、裏面 : フラット
- 配置タイプ
- 縦置き
- 素材タイプ
- フッ素系塗装SGL鋼板
- デザインスタイル
- ロックウール}
- 用途・適用部位
- 外装ルーバー
- 色・仕上げ
- 色
- 色名
- 表面 : コーラルホワイトFS、裏面 : コーラルホワイトFS
- 色コード
- 表面 : OF201S、裏面 : OF201S
- 基本情報
- 生産国
- 日本
- 材質
- 合成材
- 表面材質
- フッ素系塗装SGL鋼板
- 裏面材質
- フッ素系塗装SGL鋼板
- 基材
- ロックウール
- 環境ラベル
- 環境ラベル
- グリーン購入法適合
- ○
- 特徴
- 注意点等
- 性能・仕様
- 設置・施工
- 設置面
- 外壁
- 設置区分
- コンクリートアンカー固定
- 建築分類
- 備考
- 製品呼び厚(mm) : 60
- 板厚-表面材(mm) : 0.8
- 板厚-裏面材(mm) : 0.8
- 近似マンセル値-表面 : 7.4GY8.7/0.3
- 近似マンセル値-裏面 : 7.4GY8.7/0.3
- 幅(mm)-製品働き幅 : 450
- 製品長(mm) : 3000~4500
- 板厚 表面材 : 0.8mm、裏面材 : 0.8mm
- 強度-断面二次モーメント I1(mm4) : 759000
- 強度-断面係数 Zo(mm3)-表面側 : 25300
- 強度-断面係数 Zi(mm3)-裏面側 : 25300
- 強度-芯材断面積 A(mm2) : 1030
- 強度-短期許容曲げ応力度 fbo(N/mm2)-表面側 : 110
- 強度-短期許容曲げ応力度 fbi(N/mm2)-裏面側 : 110
- 強度-短期取り付け部 T1(N/箇所)-仕様1 : 2400
- 化粧カバーは、熱硬化型フッ素樹脂塗装も対応可です。
