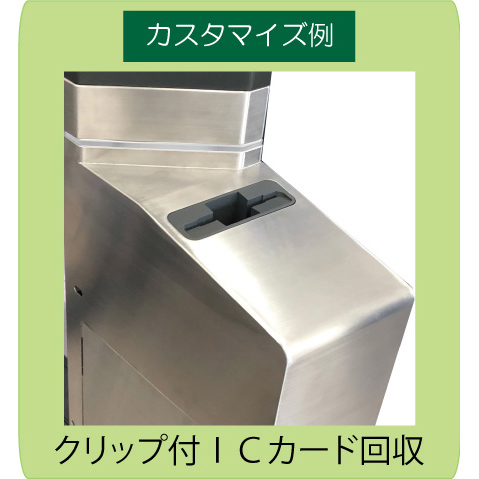

カスタマイズ例
発泡ポリエチレン製
スロープ板

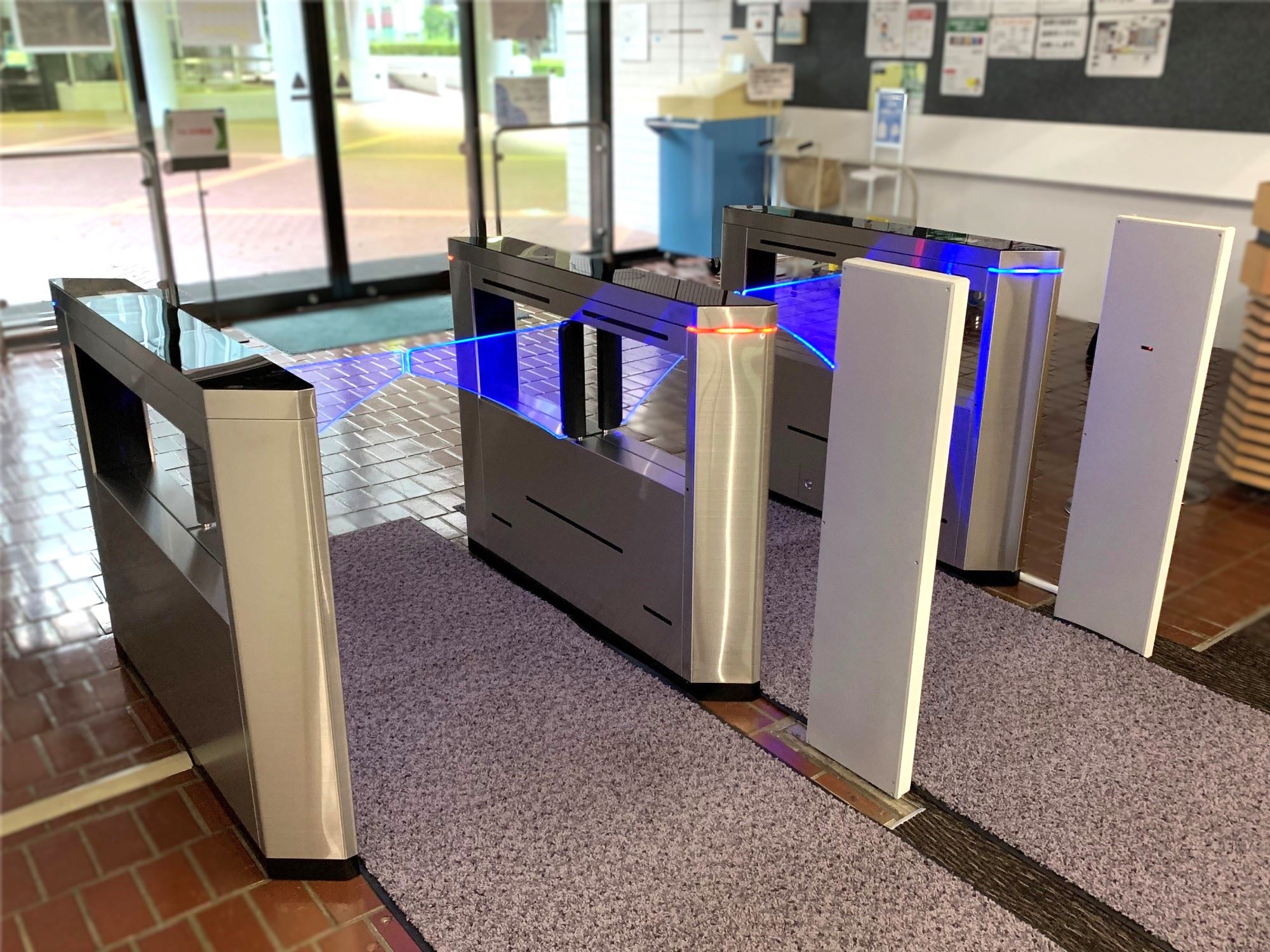

導入事例
導入事例

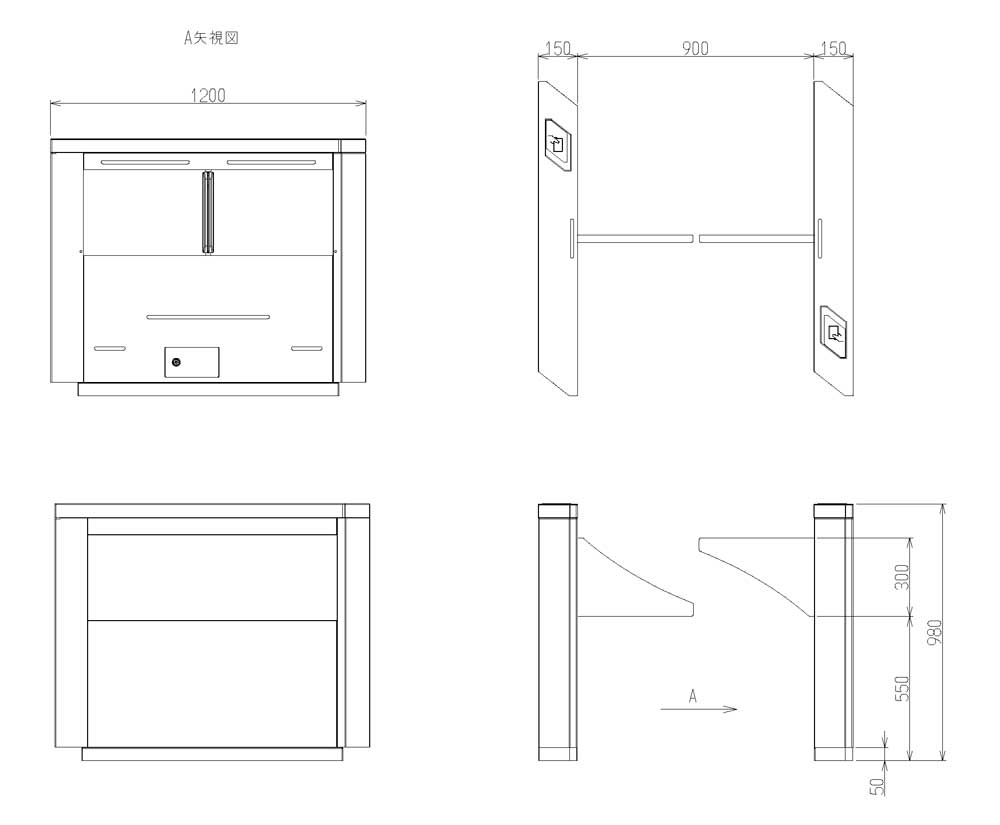

寸法図

セキュリティゲート
株式会社高見沢サイバネティックス
TAG-14000

識別情報
製品名
セキュリティゲート
製品ID
TAG-14000
メーカーURL
https://www.tacy.co.jp/
カテゴリー
寸法・重量
外形寸法
幅
150mm
高さ
960mm(扉高さ800mm)
奥行き
1200mm
材質
一般
材質名
筐体:塗装鋼板/扉:樹脂製(透明アクリル)(発砲ポリエチレン扉 選択可)
特徴
  • 【コンパクトでシンプルなスタイリッシュデザイン】
  • 　・筐体にステンレス鋼（SUS）素材を採用し、デザイン性の高いゲートとしました。
  • 　・筐体の高さを低くし、小児や車椅子利用者がカードをかざしやすくしました。
  • 【わかりやすい、美しい、利用者に親切な案内表示】
  • 　・通行表示部、判定表示部は、青色（判定OK）、赤色（判定NG）のLED点灯で利用者に通行の可否を知らせます。
  • 【カード読取機能】
  • 　・利用者がカードリーダー部にかざしたICカードに対して、読取・照合を行います。
  • 【通路内方向検知機能】
  • 　・ICカードを所持しない者が通路内に進入したことを検知します。また、通路内から戻ったことを把握します。
  • 【上位システムとの連携】
  • 　 ・無電圧接点信号を介し、上位システムの管理装置から、ゲート通過制御（通行可/通行不可）、通路方向切り替え、利用時間の設定、扉一斉開放、入出場者数集計などの制御が行えます。
  • 【他社の上位システムとの連携】
  • 　・無電圧接点信号により、他社の上位システムとも容易に連携することが可能です。
  • 【通路の構成】
  • 　・入場専用、出場専用、入出場両用、幅広通路の通路構成が選べます。
  • 　・複数通路を構成する場合、センター機の両側に扉が付いていますので、筐体の数を最小限に減らすことができ、限られた設置スペースを有効に活用できます。
  • 　・幅広通路は900mm幅を確保していますので、車椅子の方や台車で荷物を運ぶ方も通行することができます。
  • 　・扉の形が三角形になっていますので、扉の特注製作を行わなくても、600mmから900mmの範囲で自由に通路幅を決めて設置することができます。

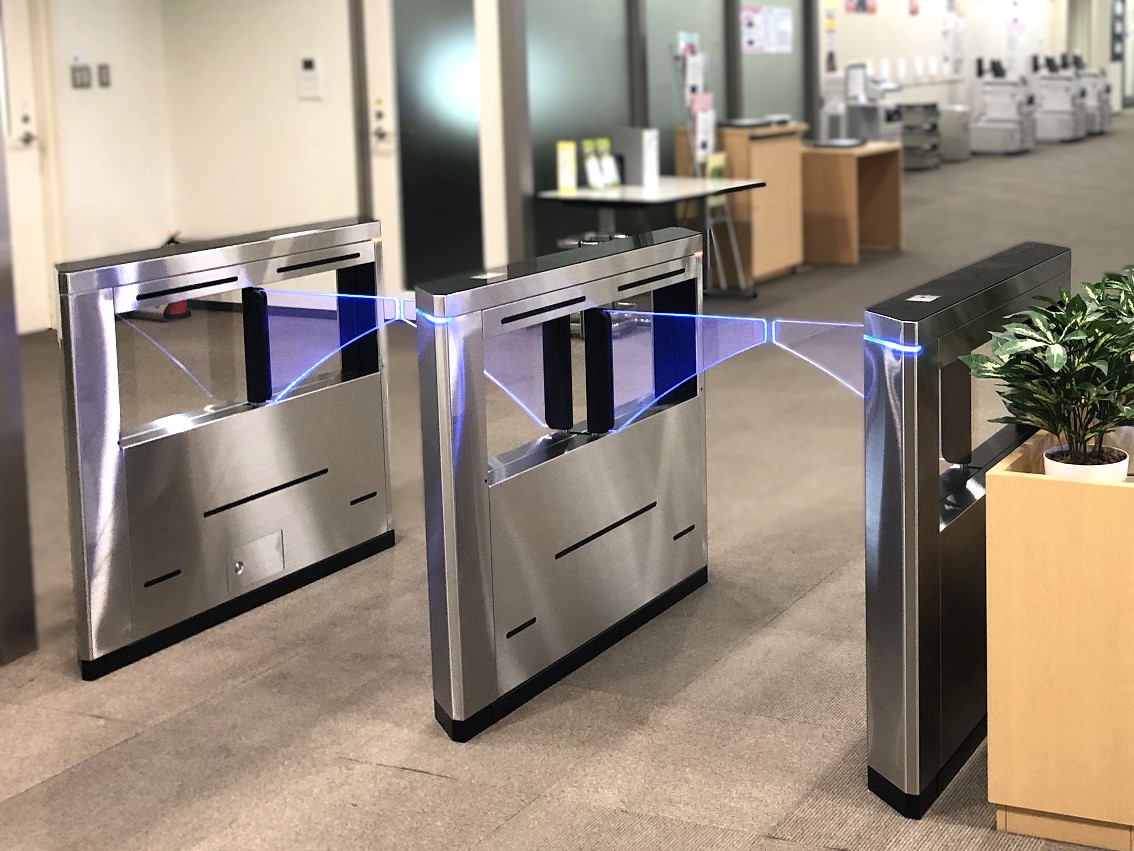

  • 【フラップイルミネーション】
  • 　・扉の端面をLEDで青色または緑色に背照させることができます。
  • 【幼児検知機能】
  • 　・幼児検知機能は、筐体上部の人間検知センサーで検知できない背丈の人がゲート内に進入し、幼児保護検知部のセンサーが検知した場合に、幼児が進入したと判断して、安全のために扉の動作を停止させる仕組みです。標準仕様では、同様に筐体上部の人間検知センサーで検知できない体勢でかがみ込みながら人が進入したときには、不正進入と判断するすべり込み検知機能を搭載しています。なお、幼児検知機能とすべり込み検知機能の両方を搭載することはできません。

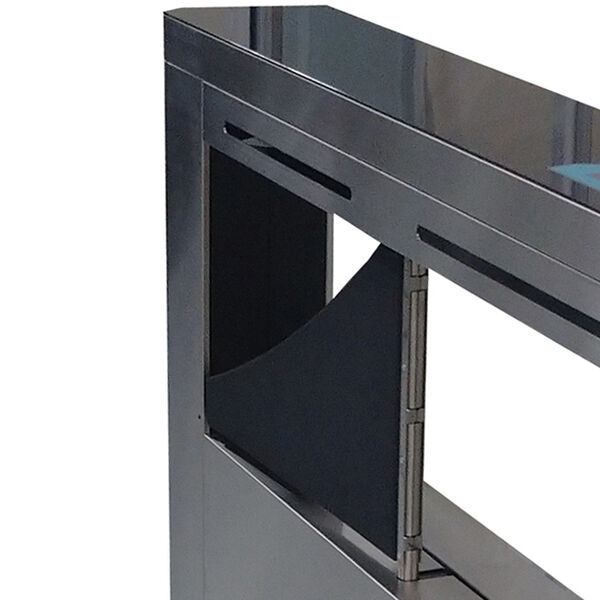

  • 【扉の材質】
  • 　・発泡ポリエチレン製の扉に変更することができます。 なお、発泡ポリエチレン製を選択時は、フラップイルミネーションを選択できません。
  • 【横タッチ式】
  • 　・リーダーカバー（上タッチ）に代え、横タッチに対応したリーダーカバーに変更することができます。

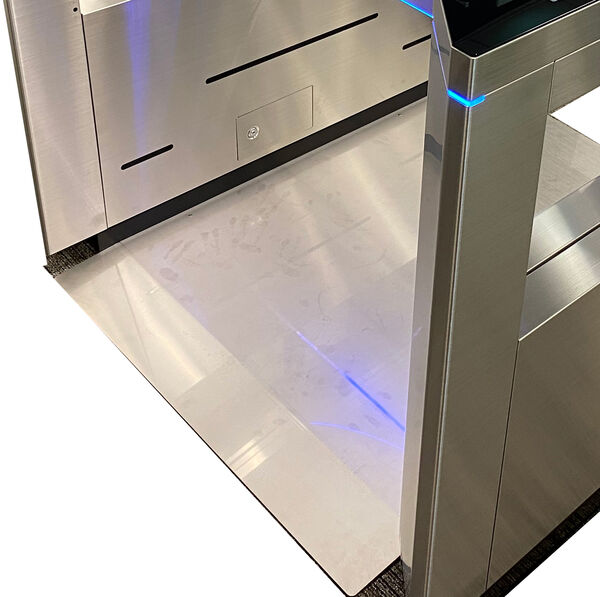

  • 【スロープ板（据え置き設置用）】
  • 　・アンカー打ちなどの大掛かりな床の施工工事ができない場所に設置する場合は、スロープ板を使用してゲートを据え置き設置できます。スロープ板は、網目仕上げのステンレス製です。なお、スロープ板を使用するときの通路幅は、600mmまたは900mmのいずれかになります。
  • 【遠隔操作BOX】
  • 　・係員の方がリモコン操作でセキュリティゲートの操作を行う装置です。設置場所毎に１通路のみに限定して使用します。また、同様の機能をセキュリティゲート筐体内へ組込むことも可能です。扉の緊急開放／通路方向切替（指定通路毎）
  • 【他社製カードR／W搭載対応】
  • 　・カードR／W部には、当社製の標準型カードR／Wだけでなく、お客さまにて運用されているICカードの種類に合わせ、他社製のカードR／Wを搭載することが可能です。また、バーコードや接触式カードのリーダーも搭載できます。
  • 　・「TAG-8000シリーズ」からの更新は、設置架台の流用、上位装置との接続共用化を可能としております。
  • 　・従来機の「TAG-8000シリーズ」で、幼児なども利用する施設でご好評いただいていた柔らかい発泡ポリエチレン素材の扉も使用可能です。
建築分類
備考
  • 通路幅 : 600mm～900mm任意
  • 質量 : 67kg以下
  • 使用環境条件 : 屋内設置
  • 使用環境条件 : [周囲温度]0℃～40℃
  • 使用環境条件 : [相対湿度]30%～90%
  • 消費電力 : [待機時]約20W/[動作時]約30W
  • 電源 : 電圧AC100V±10% 50/60Hz
