土台プレートII〈柱脚金物対応〉120用
株式会社タナカ
BT4122
- 識別情報
- 製品名
- 土台プレートII〈柱脚金物対応〉120用
- 製品ID
- BT4122
- カテゴリー
- 寸法・重量

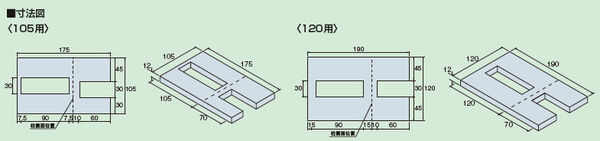

- 外形寸法
- 幅
- 120mm
- 高さ
- 190mm
- 厚み
- 12mm
- 重量
- 重量
- 10.4kg/C
- 入数
- 1梱包あたりの数量
- 6枚/ケース
- 製品分類
- 一般分類
- 製品カテゴリ
- 土台プレート
- 用途・適用部位
- 土台または横架材への、柱のめり込みを防止するために使用します
- 色・仕上げ
- 仕上
- 表面仕上げ
- JIS H 8641(溶融亜鉛めっき)HDZ35
- 材質
- 一般
- 材質名
- JIS G 3106(溶接構造用圧延鋼材) SM490A
- 特徴

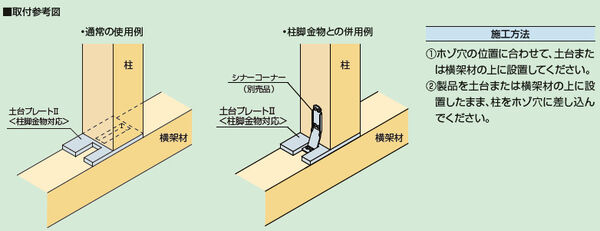

- 柱脚部の柱接合金物(シナーコーナー、ホールダウン金物)が併用できます。
- 柱仕口の長ほぞ、短ほぞの両方に使用できます

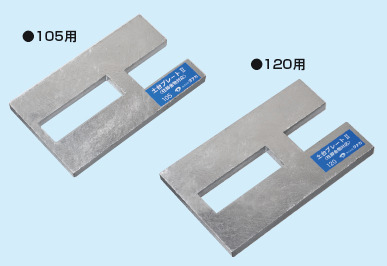

- 105用、120用の2種類をご用意しております
- 注意点等
- 告示(へ)以下のコーナー金物は、シナーコーナー(別売品)を使用してください
- 各種ホールダウン金物の締め代は、土台プレート上面から金物指定の距離を確保してください
- 建築分類
- 備考
- 許容めり込み耐力及び曲げ応力については別途計算書を用意しております
