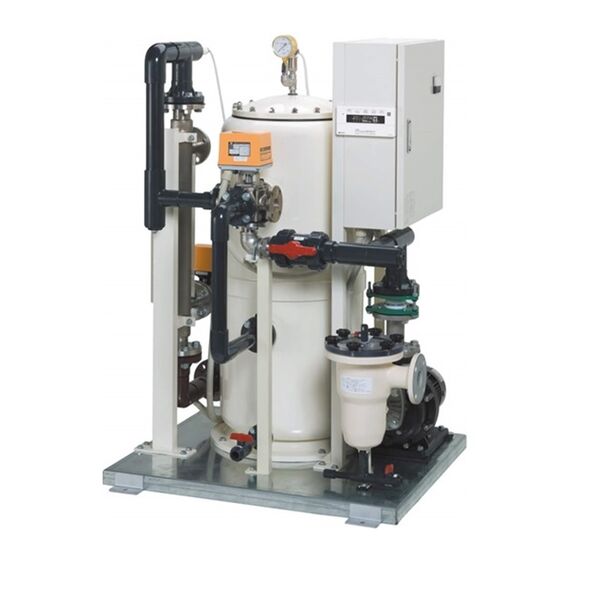

RAO-100N
株式会社ノーリツ
RAO-100N
- 識別情報
- シリーズ名
- RAO-**N
- 製品名
- RAO-100N
- 製品ID
- RAO-100N
- カテゴリー
- 寸法・重量
- 大きさ
- 幅
- 1030mm
- 高さ
- 1500mm
- 奥行き
- 994mm
- 製品分類
- 一般分類
- 製品分類
- 浴槽用ろ過ユニット(砂ろ材)(自動塩素濃度調節機能無し)
- 用途・適用部位
- 屋内据置型
- 特徴
- ●温泉水対応(全ての温泉水には対応できません)
- ●週間プログラムタイマーで簡単操作
- ●リモコンで遠隔操作可能
- ●殺菌液補充時期表示
- ●補給水用電動二方弁、水位計、ジェットポンプユニット、バブロポンプユニットと連動可能
- 建築分類
- 備考
- 品コード( 5 0 H z ) : 0614401
- 品コード( 6 0 H z ) : 0614402
- ろ過対象 : 業務用浴槽
- 対応浴槽水 : 温泉水
- ろ過能力 : 10m³/h
- 適合浴槽容量 : 5,000L
- ろ過ポンプ循環量×揚程( 5 0 / 6 0 H z ) : 167L/min×16.0/17.8m
- ろ過ポンプ出力 : 1.5kW(自吸式)
- 質量 : 310kg (満水時:470kg)
- 熱交換能力(一次側温水70℃) : 58.2kW(50,000kcal/h)
- 熱交換能力一次側温水循環量(70℃) : 84L/min
- ろ過ポンプ材質 : 樹脂製(自吸式)
- 接液部材質 : FRP・PTFE・PVC・Ti・SCS13A・SCS14・SUS316
- 吸込接続口径 : 50A JIS10Kフランジ
- 吐出接続口径 : 50A JIS10Kフランジ
- 逆洗排水接続口径 : 40A JIS5Kフランジ
- 熱交換器出口接続口径 : 32A JIS10Kフランジ
- 熱交換器入口接続口径 : 32A JIS10Kフランジ
- 排水接続口径 : TS20ソケット・TS16ソケット
- 薬注接続口径 : Rc1/2(15A)
- サンプリング接続口径 : Rc1/2(15A)・HIVP16
- ドレン : ドレンホース
- 電源 : 三相×200V (50Hz/60Hz)
- 消費電力 : 1.58kW/1.7kW(50Hz/60Hz)
- 最高使用圧力 : 196kPa(2.0kgf/cm2)
- ろ過方式 : 砂ろ過材によるろ層式
- ろ過運転制御 : 週間プログラムタイマー設定による自動運転
- 逆洗・洗浄運転制御 : 週間プログラムタイマー設定による自動逆洗・洗浄運転
- 塩素濃度制御 : 殺菌液注入タイマーによる殺菌液注入ON・OFF制御
- 温度制御 : 熱交換器による1次側温水制御、サーミスタ制御
- 各ユニット連動端子 : YUシリーズ・補給水用電動二方弁・温水循環ポンプ・ろ過運転連動(3カ所)端子
- 温度調節範囲 : 26℃～48℃
- エラーサイン例 : E01
- 騒音値( 5 0 / 6 0 H z ) : 65/65dB
- 一次側温水ポンプ仕様 : 三相 200V 0.4kW
- ユニット構成 : ろ過ポンプ・ヘアーキャッチャー・ろ過タンク・配管・熱交換器・電動5方弁・電動3方弁・制御盤

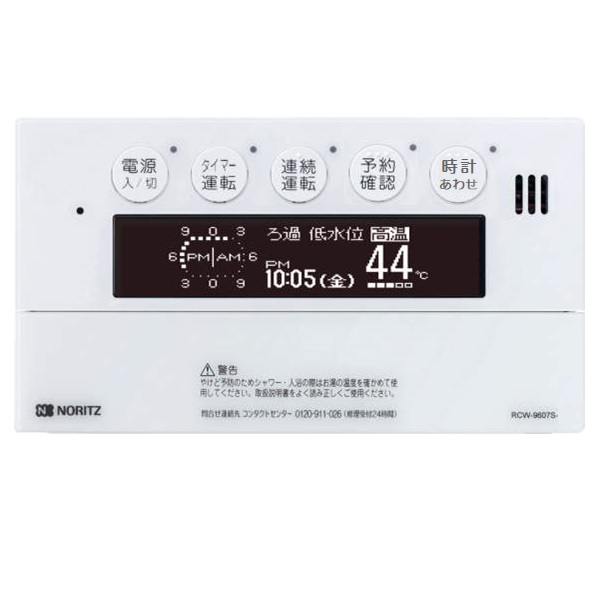

- リモコン : RCW-9607S(組)
- リモコンコード : リモコンコードS(2心) (各種長さあり)
- <安全装置>
- 異常高温安全装置
- 吐出温度異常安全装置
- ポンプサーマルリレー
- 漏電安全装置
- 空運転防止装置(水位計FLO-405別途必要)
- 五方弁ポジション不良
- 三方弁ポジション不良
- <付属品>
- 逆洗排水確認用透明パイプ・リモコン取付用部材・制御盤カギ・リモコン穴グロメット・吊下げ用溝形鋼及び取付部材
- <別売品>
- リモコンコードS(リモコン遠隔設置用)
- YUシリーズ
- 補給水用電動二方弁シリーズ
- 水位計(FLO-405)
- JKOシリーズ
- SPBシリーズ
- 発売年月 : 2006年9月
