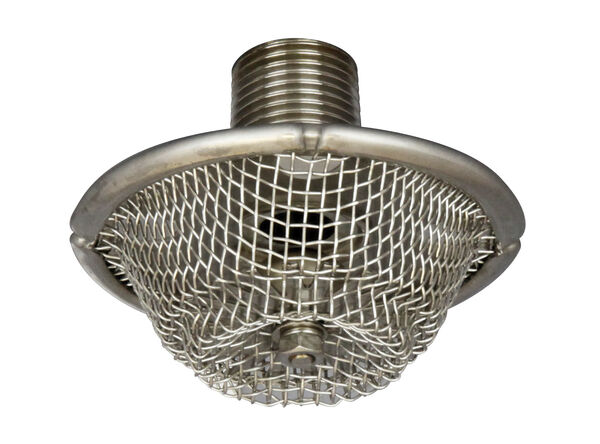

放水型スプリンクラーヘッド「TH型」
ヤマトプロテック株式会社
TH84III
- 識別情報
- シリーズ名
- TH型
- 製品名
- 放水型スプリンクラーヘッド「TH型」
- 製品ID
- TH84III
- カテゴリー
- 寸法・重量
- 外形寸法
- 高さ
- 53mm
- 直径
- 72mm
- 製品分類
- 一般分類
- 配置タイプ
- 垂直
- 材質
- 一般
- 材質名
- 本体(1):C3604B(クロムめっき) / プレート:SUS304 / 本体(2):SUS304 / スクリーン:SUS304 / 分水ピン:C3604B(クロムめっき) / デフレクター:SUS304
- 特徴
- 高天井の天井部に設置し、火災感知器などとの連動によって防護区画を広範囲にカバーする放水型ヘッドです。強力な放水によって短時間で消火します。
- 性能・仕様
- 消防
- 取付条件
- 取付角度:垂直
- 規定放水量
- 84L/min(0.1MPa)
- MEP一般
- 質量
- 0.2kg
- 空気調和換気設備
- 使用圧力
- 0.1MPa(~0.4MPa)
- 備考
- 種別:固定式ヘッド(小型ヘッド)
- 試験番号:S015H024
- 放水量:84～168L/min
- 有効放水範囲:2m≦H≦13m 16.0㎡ (r=2.3m)
