ハリシタピースロック
株式会社サンユー
HPL-01
- 識別情報
- 製品名
- ハリシタピースロック
- 製品ID
- HPL-01
- メーカーURL
- https://www.3you.co.jp
- カテゴリー
- 寸法・重量
- 外形寸法
- 厚み
- 4.5mm
- 重量
- 1梱包あたりの重量
- 12kg(/ハリシタピースロック20、13kg/ハリシタピースロック40、14kg/ハリシタピースロック60)
- 入数
- 1梱包あたりの数量
- 50個(20用:同梱(締付ボルトW3/8 50mm ゆるみ止めナット付)40,60用:同梱(締付ボルトW3/8 55mm ゆるみ止めナット付))
- 製品分類
- 一般分類
- 製品分類
- 先行ピース取付
- 製品タイプ
- 20用、40用、60用
- 用途・適用部位

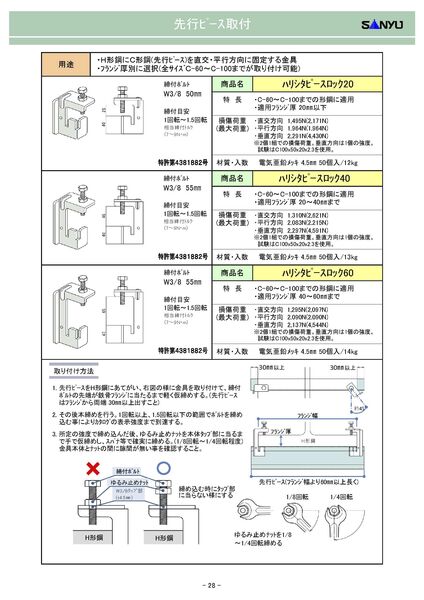

- H形鋼にC形鋼(先行ピース)を直交・平行方向に固定する金具、フランジ厚別に選択(全サイズC-60～C-100までが取り付け可能)
- 材質
- 一般
- 材質名
- 電気亜鉛メッキ
- 特徴
- C-60～C-100までの形鋼に適用

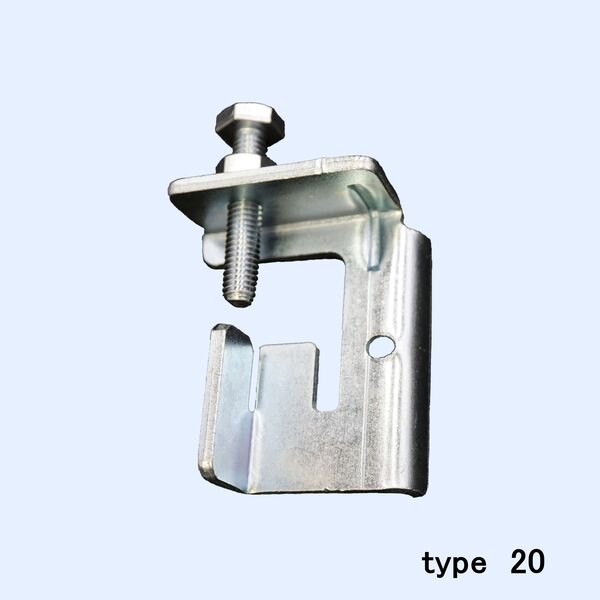

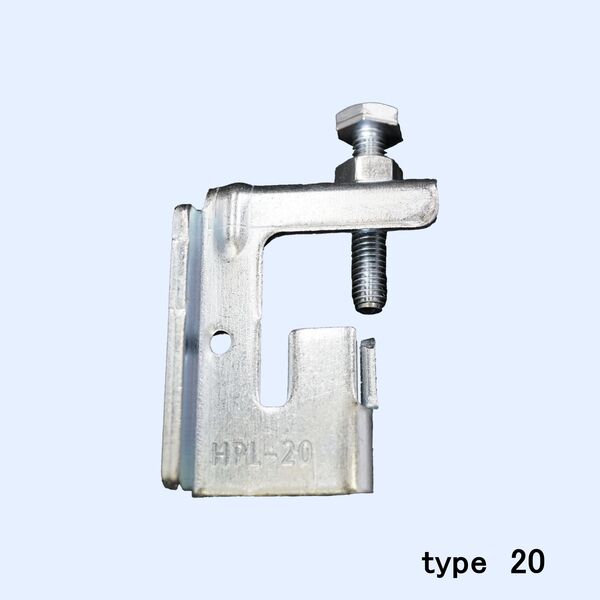

- ハリシタピースロック20 : 適用フランジ厚 20mm以下

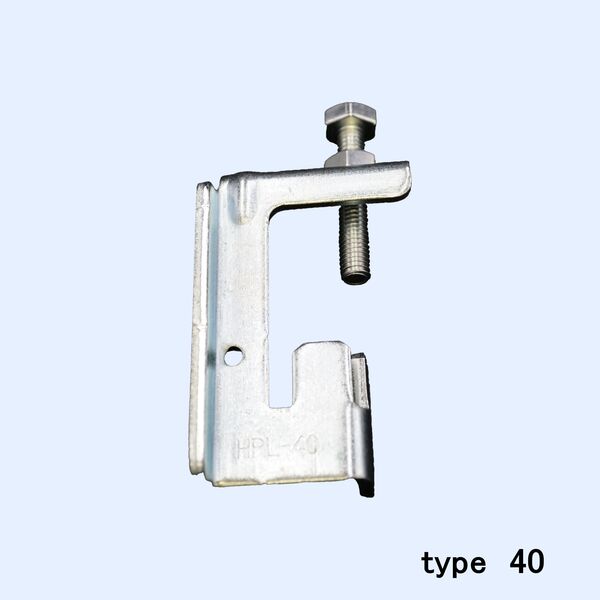

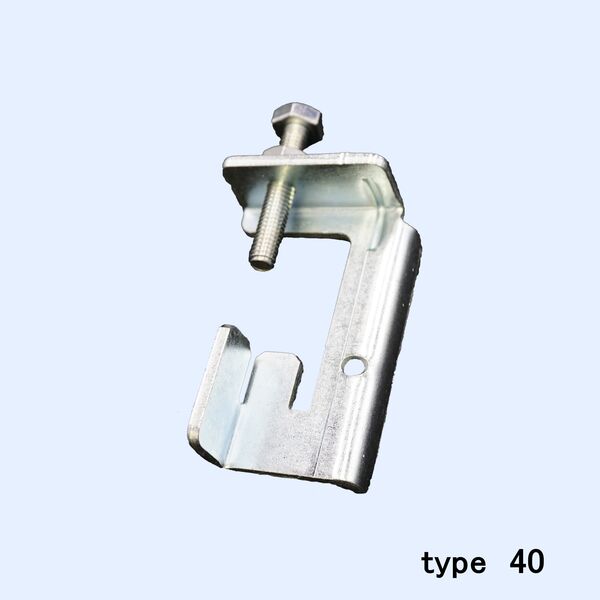

- ハリシタピースロック40 : 適用フランジ厚 20～40mmまで

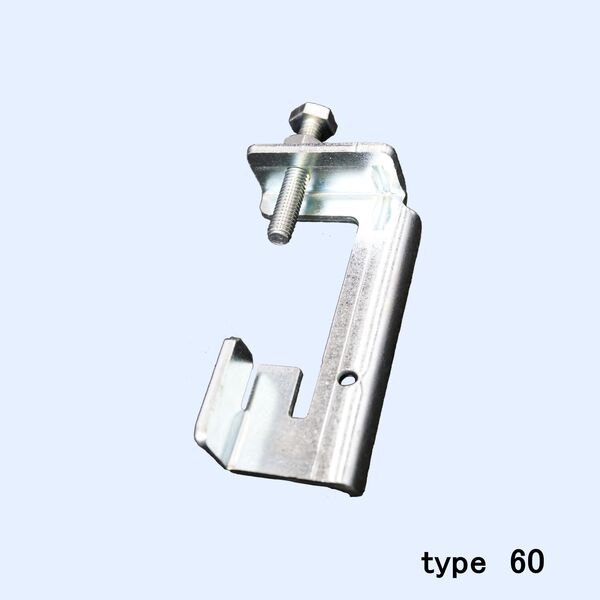

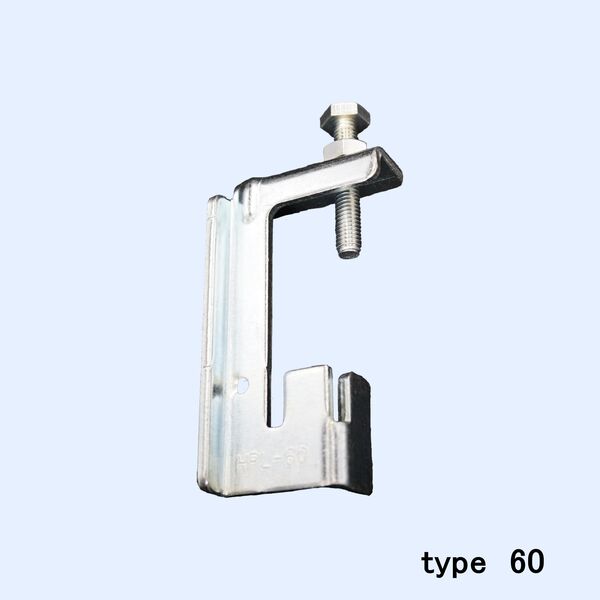

- ハリシタピースロック60 : 適用フランジ厚 40～60mmまで
- 備考
- ハリシタピースロック20 損傷荷重(最大荷重) : 直交方向 1,495N(2,171N) / 平行方向 1.964N(1.964N) / 垂直方向 2,291N(4,430N)※2個1組での損傷荷重。垂直方向は1個の強度。試験はC100x50x20x2.3を使用。
- ハリシタピースロック40 損傷荷重(最大荷重) : 直交方向 1.310N(2,621N) / 平行方向 2.083N(2.215N) / 垂直方向 2,297N(4,591N)※2個1組での損傷荷重。垂直方向は1個の強度。試験はC100x50x20x2.3を使用。
- ハリシタピースロック60 損傷荷重(最大荷重) : 直交方向 1,295N(2,097N) / 平行方向 2.090N(2.090N) / 垂直方向 2,137N(4,544N)※2個1組での損傷荷重。垂直方向は1個の強度。試験はC100x50x20x2.3を使用。
- 特許第4381882号
