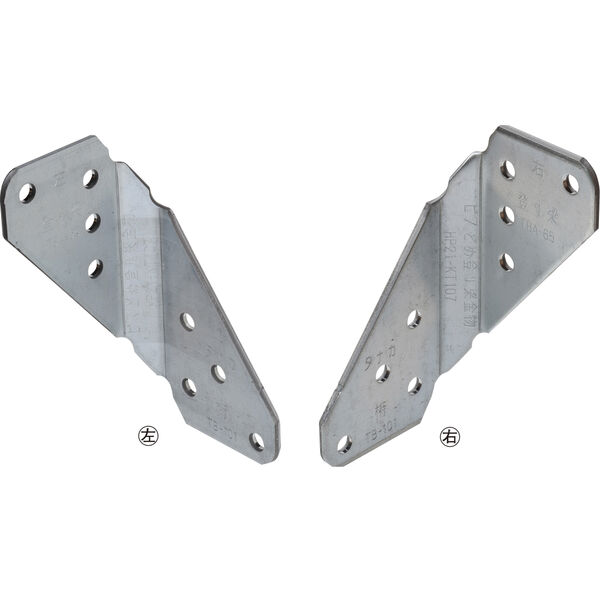

ビスどめ登り梁金物
株式会社タナカ
AA1630
- 識別情報
- 製品名
- ビスどめ登り梁金物
- 製品ID
- AA1630
- カテゴリー
- 寸法・重量

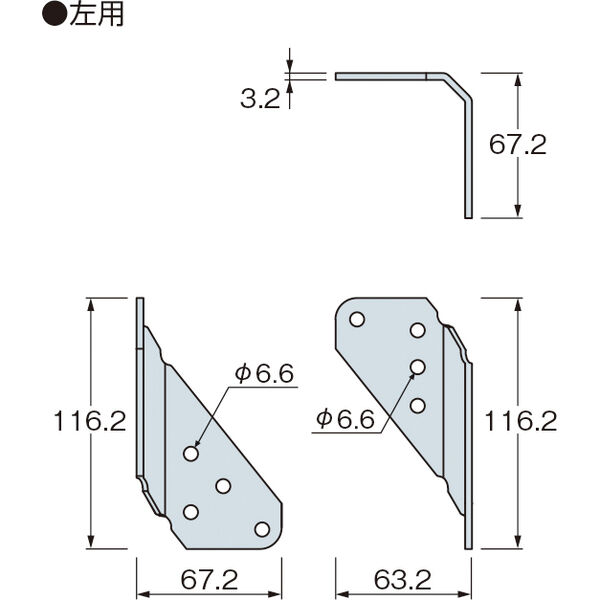

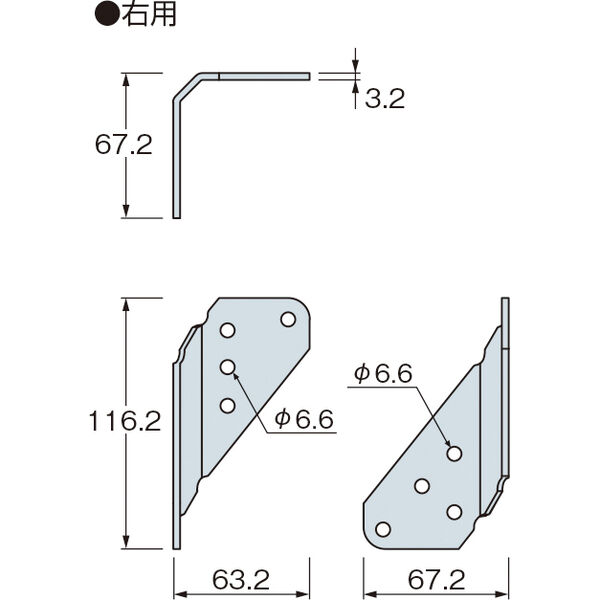

- 外形寸法
- 幅
- 63.2mm
- 高さ
- 116.2mm
- 奥行き
- 67.2mm
- 厚み
- 3.2mm
- 重量
- 重量
- 10.4kg/C
- 入数
- 1梱包あたりの数量
- 20組/ケース(左右各20個)
- 製品分類
- 一般分類
- 製品カテゴリ
- 羽子板ボルト
- 用途・適用部位

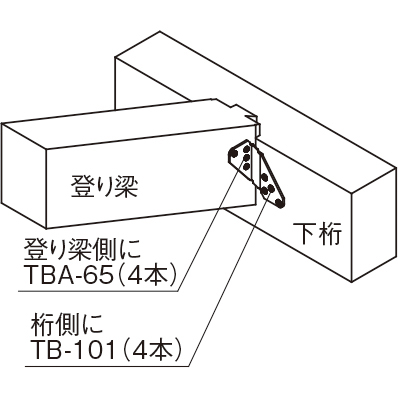

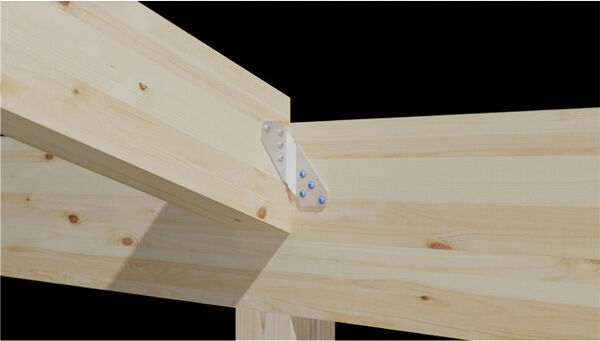

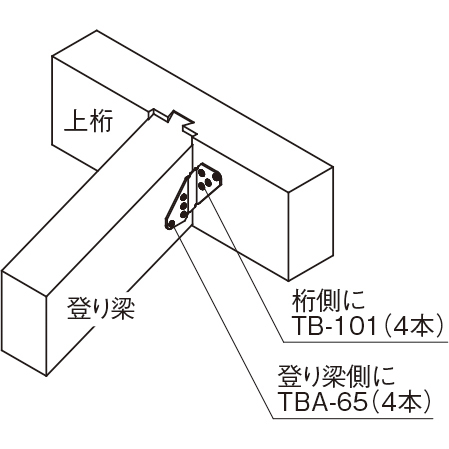

- 登り梁端部と桁の接合に使用します
- 色・仕上げ
- 仕上
- 形状
- 付属品等

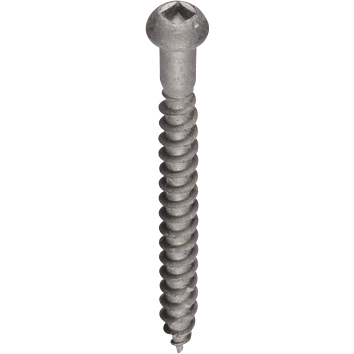

- 専用 ビットビスTBA-65 (160本)、TB-101 (160本)
- 材質
- 一般
- 材質名
- JIS G 3302 (溶融亜鉛めっき鋼板及び鋼帯) SGHC又はSGCC
- 特徴
- 専用ビスのみで接合できるため、ボルト孔加工が不要です
- 1. 3～12.5寸勾配の登り梁端部(断面寸法105㎜×105㎜以上)に取付ができます。
- ハウスプラス確認検査(株)による接合部性能試験済み商品です
- 注意点等
- 3寸未満の勾配に使用する場合は、桁・登り梁ともに断面寸法105㎜×150㎜以上としてください
- あり掛けなど仕口加工を行ったうえで使用してください。
- 建築分類
- 備考
- 性能試験 短期基準接合耐力:8.7kN(引張)
- 登り梁用:TBA-65(使用本数4本/個)
- 桁用:TB-101(使用本数4本/個)
