オメガ短冊スリム10
株式会社タナカ
AA1232
- 識別情報
- 製品名
- オメガ短冊スリム10
- 製品ID
- AA1232
- カテゴリー
- 寸法・重量

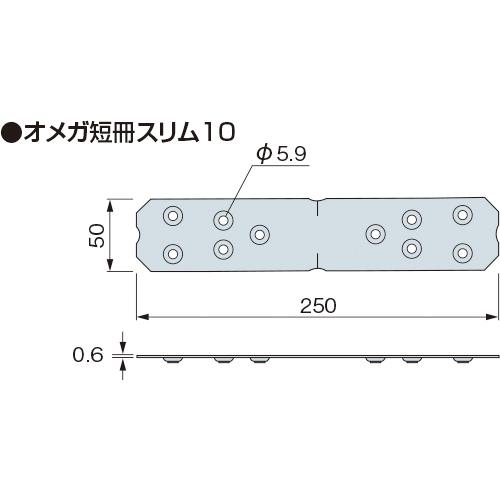

- 外形寸法
- 幅
- 50mm
- 高さ
- 250mm
- 厚み
- 0.6mm
- 重量
- 重量
- 5.6kg/C
- 入数
- 1梱包あたりの数量
- 50枚/ケース
- 製品分類
- 一般分類
- 製品カテゴリ
- 短冊金物
- 用途・適用部位
- 横架材の継手の補強に使用します
- 色・仕上げ
- 仕上
- 形状
- 材質
- 一般
- 材質名
- 降伏点560N/㎟以上、引張強さ590N/㎟以上の鋼材
- 特徴
- 本商品1枚(直付仕様)で短期基準接合耐力10.1kN、本商品2枚(直付並列)で短期基準接合耐力22.3kNの耐力確保が可能です。4通りの施工パターンで性能試験を実施。それぞれの耐力を確認しています
- Zマーク短冊金物以上の短期基準接合耐力があるため、耐震等級2以上で 求められる横架材の必要接合部倍率に対し幅広い対応が可能です
- 板厚が薄いため(0.6mm)耐力面材等を金物の上から直張りできます
- エンボス加工がしてあるためビス頭が表に出ません
- ハウスプラス確認検査㈱による接合部 金物試験済み商品です
- 注意点等
- めり込み耐力については、別途計算書を用意しております
- スクリュー座金〈ザボレス〉はスクリュー座金IIIの後継品です
- 建築分類
- 備考

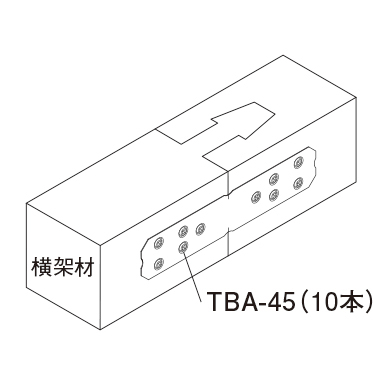

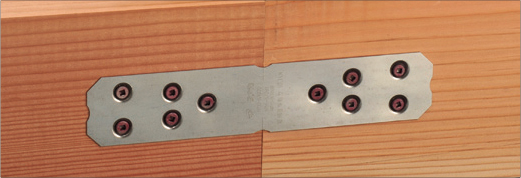

- 性能試験 短期基準接合耐力:10.1kN(直付片面1枚)
- 性能試験 短期基準接合耐力:8.0kN(合板上片面1枚)

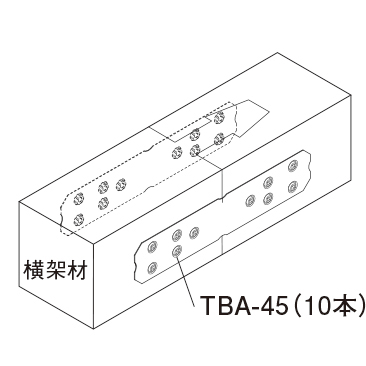

- 性能試験 短期基準接合耐力:21.5kN(直付両面)

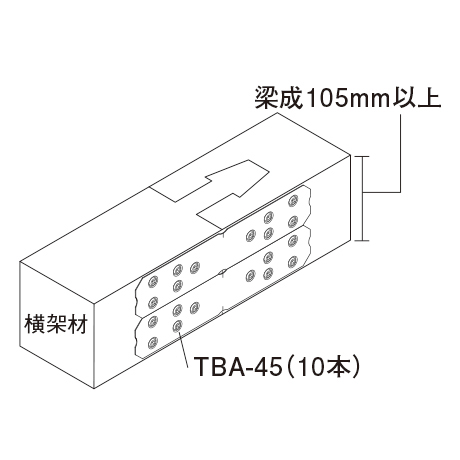

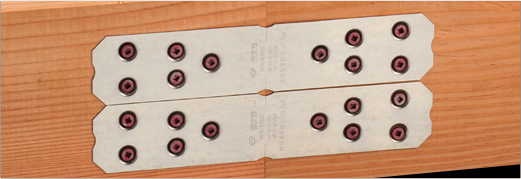

- 性能試験 短期基準接合耐力:22.3kN(直付並列)
