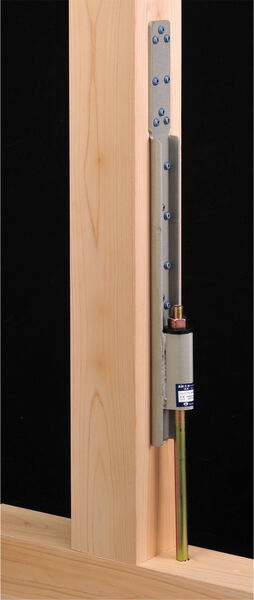

高耐力ホールダウンHi(在来用)
株式会社タナカ
AF4H90
- 識別情報
- 製品名
- 高耐力ホールダウンHi(在来用)
- 製品ID
- AF4H90
- カテゴリー
- 寸法・重量

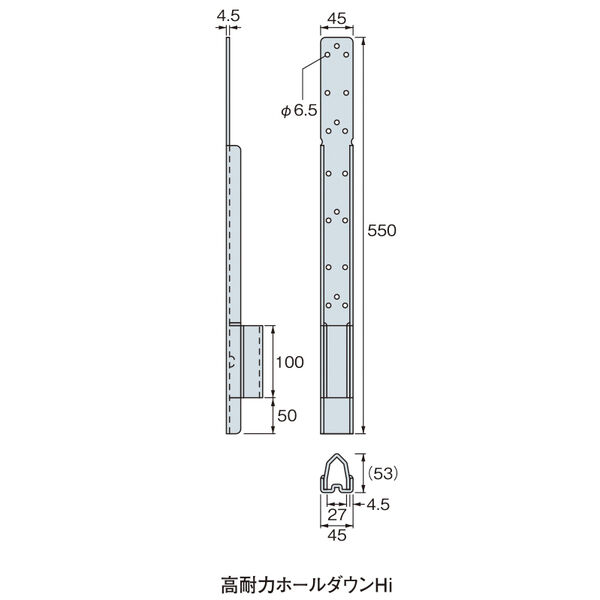

- 外形寸法
- 幅
- 45mm
- 高さ
- 550mm
- 奥行き
- 53mm
- 厚み
- 4.5mm
- 重量
- 重量
- 11.5kg/C
- 入数
- 1梱包あたりの数量
- 6個/ケース
- 製品分類
- 一般分類
- 製品カテゴリ
- ホールダウン金物
- 用途・適用部位

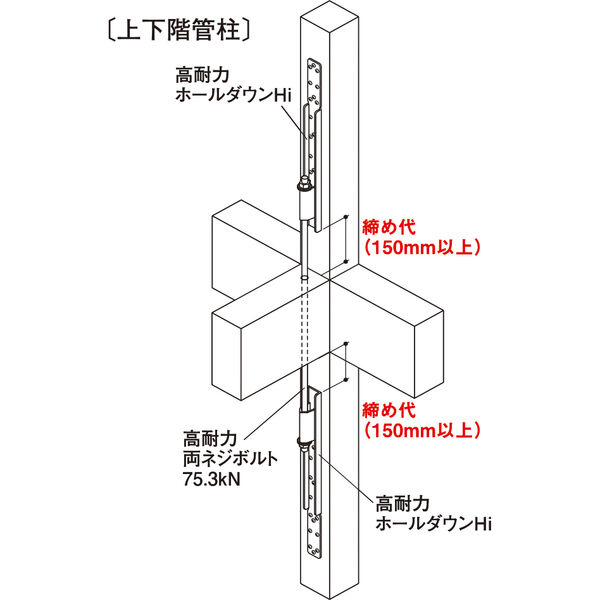

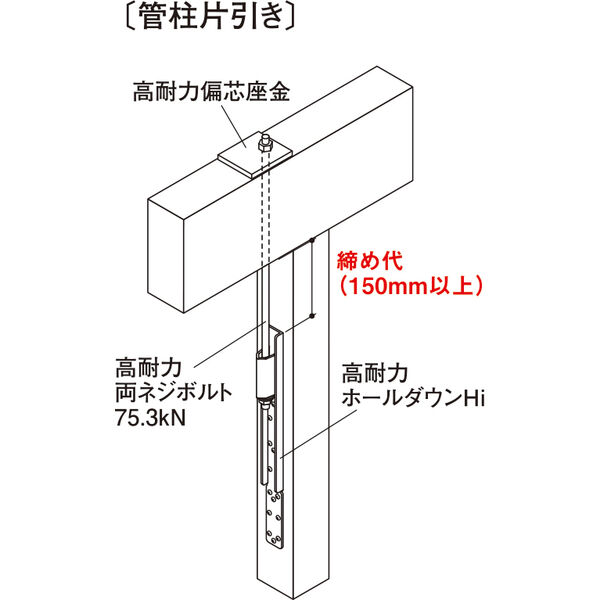

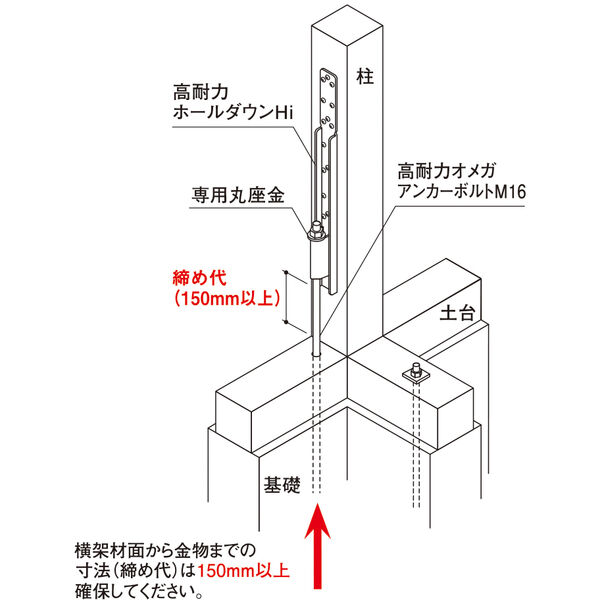

- 基礎と柱の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用します。
- 色・仕上げ
- 仕上
- 形状
- 付属品等

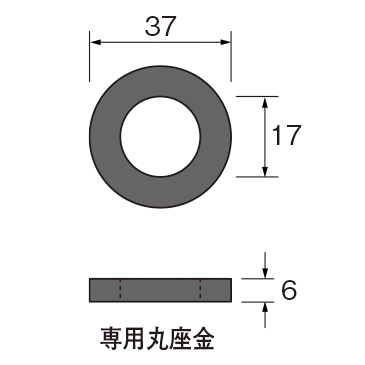

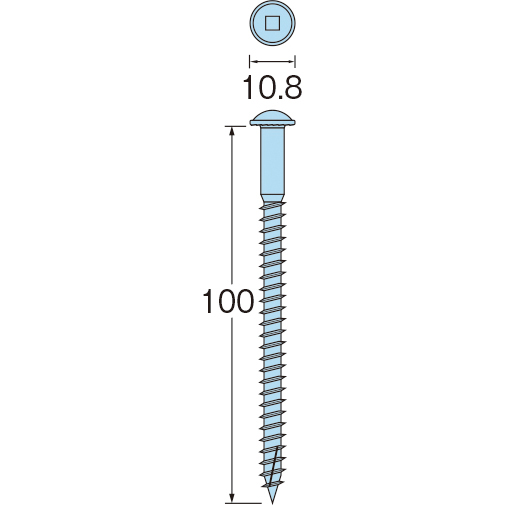

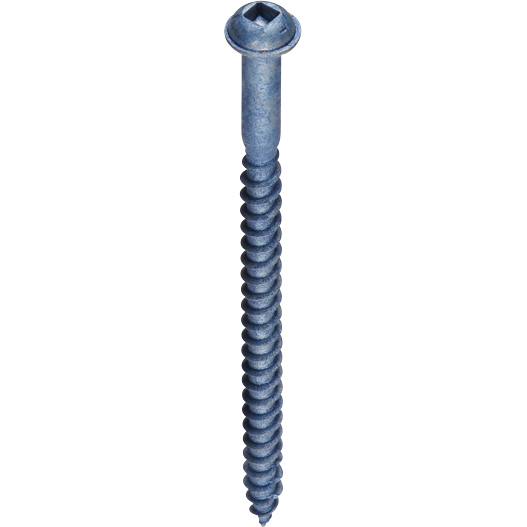

- 専用角ビットビスTB-101(108本)、専用座金6枚
- 材質
- 一般
- 材質名
- 板部:JIS G 3101 SS400/U字部:JIS G 3101 SS400
- 特徴
- 高水準の引き抜きに対応が可能です。(68.1kN)
- 30mmの枠材が取り付いた柱に同じ接合具で施工することも可能です。(短期基準接合耐力53.7kN。在来軸組工法、柱材は同一等級構成構造用集成材スギE65-F255以上に限ります)
- 軽量化と高耐力を両立させた、環境に配慮したクロムフリー対応商品です
- ハウスプラス確認検査(株)による接合部金物試験済商品です
- 建築分類
- 備考
- 性能試験(在来軸組工法)短期基準接合耐力:68.1kN
- 性能試験(在来軸組工法(枠材30mm)短期基準接合耐力:53.7kN
- TB-101(使用本数18本)
