天井埋込型　LED（電球色）　軒下用グレアレスダウンライト　ビーム角9度・狭角タイプ・光源遮光角30度　防雨型・調光タイプ（ライコン別売）／埋込穴φ75　SmartArchi（スマートアーキ）　パネル付型　コンパクト形蛍光灯FHT32形1灯器具相当　LED 150形
パナソニック株式会社
NYY12003

プロジェクトに追加

識別情報

シリーズ名: ダウンライト／ユニバーサルダウンライト

製品名: 天井埋込型　LED（電球色）　軒下用グレアレスダウンライト　ビーム角9度・狭角タイプ・光源遮光角30度　防雨型・調光タイプ（ライコン別売）／埋込穴φ75　SmartArchi（スマートアーキ）　パネル付型　コンパクト形蛍光灯FHT32形1灯器具相当　LED 150形

製品ID: NYY12003

カテゴリー

価格

単価: 33,300円

寸法・重量

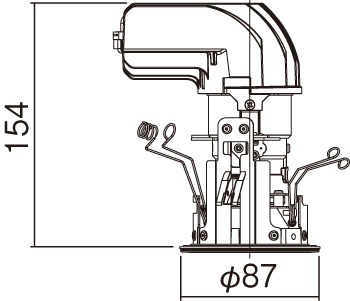

埋込寸法

埋込穴直径: 75mm

埋込深さ: 154mm

重量

1ケあたりの重量: 0.6kg

製品分類

一般分類

製品分類: ダウンライト・ユニバーサルダウンライト・ウォールウォッシャ

製品タイプ: 天井埋込型LED（電球色）

製品カテゴリ: ダウンライト

照明器具分類

器具タイプ: 天井埋込型

ランプタイプ: LED（電球色）

光源色タイプ: 電球色

配光タイプ: 狭角タイプ

ビームアングルタイプ: ビーム角9度

基本情報

在庫区分: 受注品

販売期間

日付情報

発売日: 2020年9月1日

注意点等

注）必ず適合電源ユニットと組み合わせてご使用ください。
注）調光する場合は適合調光器（別売）と組み合わせてご使用ください。
注）直下近接限度30cm
注）断熱施工仕様ではありません。
注）LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

性能・仕様

照明器具等

器具相当: コンパクト形蛍光灯FDL27形1灯器具相当

器具光束: 120lm

相関色温度: 3000K

平均演色評価数(Ra): Ra85

ビーム角度: 9°

安定器_定格電圧: 100～242V

ランプ_定格消費電力: 12.5W

照明器具エネルギー消費効率: 9.6lm/W

建築分類

オムニクラス番号: 23.35.47.11.11.19

オムニクラスバージョン: 23

アセンブリコード(UniFormat): D5020200

アセンブリコード(UniFormat)バージョン: 2015

RevitファミリカテゴリID: -2001120

Revitファミリカテゴリ日本語名: 照明器具

Revitファミリカテゴリ英語名: Lighting Fixtures

備考

器具光束：120 lm　電圧：100～242 V　消費電力：12.5 W　消費効率：9.6 lm/W
【反射板】アルミ（銀色鏡面仕上）
【パネル】アクリル（透明）
【枠】アルミダイカスト（スノーホワイトつや消し仕上）
天井埋込型、埋込穴φ75、ビーム角9度・狭角タイプ・光源遮光角30度、100形電源ユニットとの組合せ
Ra85
【適合電源ユニット】NTS95100 LJ9（別売）
【オプション】ディフュージョンフィルターNYY90001 （別売）
【オプション】スプレッドフィルターNYY90002 （別売）
【適合調光器】ライトマネージャーFxNQ28861K （別売）
【適合調光器】ライトマネージャーFxNQ28841K （別売）
【適合調光器】信号線式ライコンNQ21505 （別売）
【適合調光器】信号線式ライコンNQ21502 （別売）
【適合調光器】ライトコントロール・信号線式（LED・インバータ蛍光灯用）NQ21595U （別売）
【適合調光器】ライトコントロール・信号線式（LED・インバータ蛍光灯用）NQ21592U （別売）
【適合調光器】ライトコントロール・信号線式（LED・インバータ蛍光灯用）NQ21585U （別売）
【適合調光器】ライトコントロール・信号線式（LED・インバータ蛍光灯用）NQ21582U （別売）
【適合調光器】ライトコントロール・信号線式（LED・インバータ蛍光灯用）NQ21535U （別売）
【適合調光器】ライトコントロール・信号線式（LED・インバータ蛍光灯用）NQ21532U （別売）
狭角タイプ
埋込型
天井面取付専用
防雨型
調光範囲（約1％～100％）
セパレートセルコン（A、AN、NTタイプ）との組み合わせ可能
LED内蔵、電源ユニット別売
