柱脚金物 ATB-6
株式会社ATA
ATB-6
- 識別情報
- 製品名
- 柱脚金物 ATB-6
- 製品ID
- ATB-6
- メーカーURL
- https://ata-truss.jp/
- カテゴリー
- 寸法・重量
- 外形寸法
- 幅
- 100mm(ベース部）、（シャフト部:Φ27mm)
- 高さ
- 232mm
- 奥行き
- 100mm
- 重量
- 重量
- 2kg/1set
- 入数
- 1梱包あたりの数量
- 6set/ケース
- 製品分類
- 一般分類
- 製品カテゴリ
- 柱接合金物
- 用途・適用部位
- 柱と横架材の接合に使用します。
- 色・仕上げ
- 仕上
- 形状
- 材質
- 一般
- 材質名
- ベース:SS400(JIS G3101)、シャフト:S45C(JIS G4051)、ワッシャ:SM45C (JIS G4051)
- 特徴
- 柱脚部に使用。ベース部にシャフトをセットして使用します。
- 運搬を考慮し、現場で簡単に組み立てることが出来る形状としています。

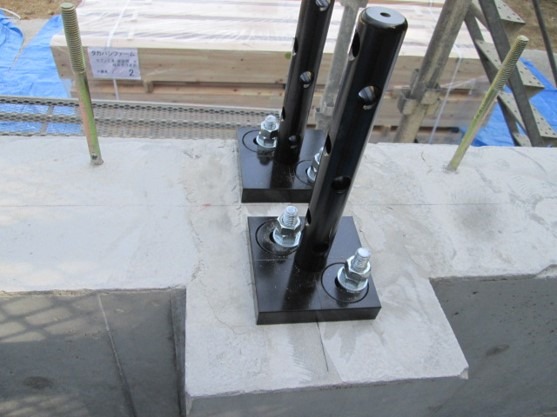

- 組み立てた金物を基礎の上にセットし、基礎からのアンカーボルトをナットで固定。
- 専用ワッシャで蓋をします。パイプに柱をおとし、ドリフトピンで固定します。
- アンカーボルトは2本使用。2本使用することで隅柱や扁平柱など、様々な納まりにも対応可能です。
- パイプ部にほぞパイプ金物同様、ボルトを通して土台などの横材の取付も可能です。
- 注意点等
- 柱脚金物をご使用の際は、アンカーボルトの精度が重要になります。
