Arch-LOG

高効率ガス温水暖房付ふろ給湯器
株式会社ノーリツ
GTH-C2448SAW3H-SFF-1 BL(FT4214AFSSW3C)+RC-J112E_multi_set

識別情報
シリーズ名
ＧＴＨ－Ｃ２４４８－１ （エコジョーズ）
製品名
高効率ガス温水暖房付ふろ給湯器
製品ID
GTH-C2448SAW3H-SFF-1 BL(FT4214AFSSW3C)+RC-J112E_multi_set
カテゴリー
寸法・重量
外形寸法
高さ
750mm
幅
480mm
奥行き
240mm
重量
重量
47kg（運転時：53kg）
製品分類
一般分類
用途・適用部位
屋内壁掛強制給排気形
色・仕上げ
色
色名
ＧＱホワイト（近似色：マンセル№9.3YR8.4/1.0）
基本情報
製品構成

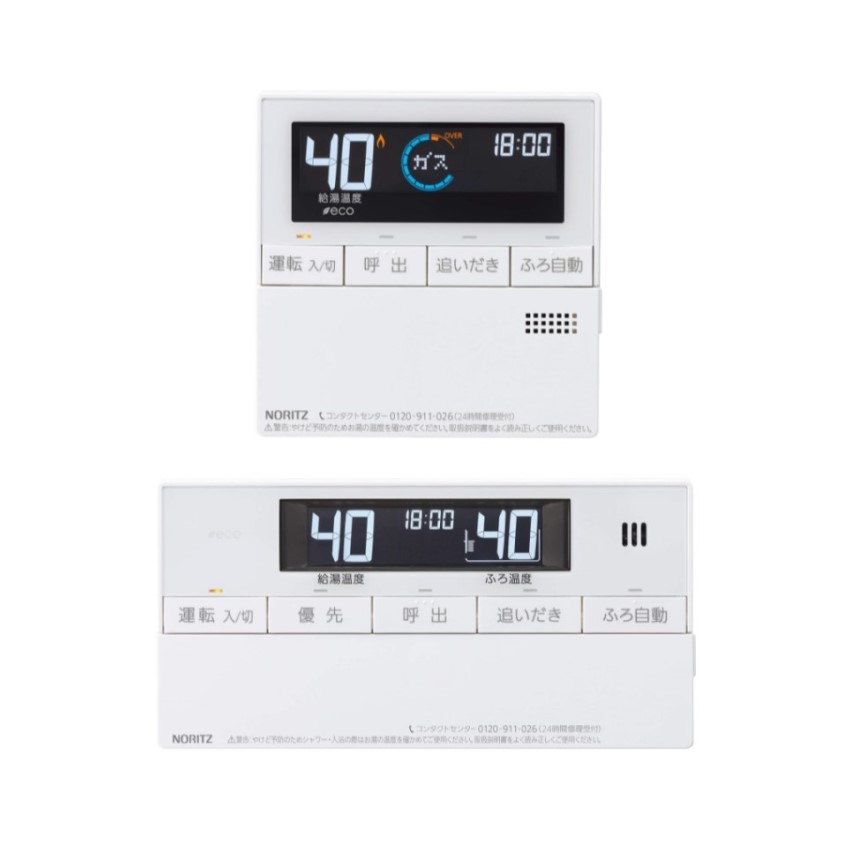

給湯器本体＋マルチリモコンセット
材質
一般
材質区分
【外装】亜鉛メッキ鋼鈑 粉体塗装 （耐塩害仕様） ※耐重塩害仕様は特注要
標準規格
その他
BLマーク
○
環境ラベル
環境ラベル
グリーン購入法適合
○
特徴
  • COセンサー搭載
  • 待機電力3.3W（COセンサー1.5Wを含む）の省電力
  • 凍結予防運転時の省エネ性向上（ヒーター160W）
  • 床暖暖房使用時のランニングコスト約9％ダウン（GTH-39比較）（燃焼効率84％、低負荷時の燃焼制御、循環流量）
  • 暖房ポンプの消費電力低減（75W）
  • 新二次熱交換器：スクエアコイル方式（旧：オーバルコイル）でコンパクトで高効率
  • 可燃物との側面近接設置（1cm）が可能に（機器内部に遮熱板）
  • 軽量化
  • 床暖房系統分けパターンを追加（10パターンに）※6Hの場合
  • 振動の低減（シロッコファンを給湯用もアルミファンシロッコ）
  • ふろ往き回路にサーミスター追加
性能・仕様
MEP一般
機種
24号/設置フリー/シンプル（オート）/2温度3P内蔵/屋内壁掛強制給排気形
建築分類
備考
  • シリーズ：ＧＴＨ－Ｃ２４４８－１ （エコジョーズ）
  • 機能バリエーション：温水暖房熱源機（ふろ給湯付）
  • 自動機能：シンプル（オート）
  • 号数：24号
  • 追焚能力：8,500kcal/h （出力）
  • 暖房能力：～17.4kW（～15,000kcal/h）（出力）
  • 暖房回路仕様：開放式
  • 暖房温度仕様：２温度
  • 暖房ヘッダー仕様：低温３Ｐヘッダー内蔵 （高温往き・戻りヘッダー外付け）
  • 暖房許容システム水量：【銅管使用時】24L 【樹脂管使用時】35L （器具内2.8L含む）
  • 設置形態：屋内壁掛設置 （PS内壁掛設置も可ですが、各自治体により不可の場合有り、管轄消防署に確認要）
  • 排気方法：ＦＦ（上方給排気延長） （Φ100・2本管、1～4曲り・12m 以内） （※詳細は工事書を参照ください）
  • 外形寸法：H750×W480×D240
  • 外装：亜鉛メッキ鋼鈑 粉体塗装 （耐塩害仕様） ※耐重塩害仕様は特注要
  • 色：ＧＱホワイト（近似色：マンセル№9.3YR8.4/1.0）
  • 質量：47kg （運転時：53kg）
  • 【暖房信号】
  • 信号線：E-con 〇
  • 信号線：インテリジェント（高温） 〇
  • 信号線：インテリジェント（低温） 〇
  • 信号線：ユテリア（高温） ×
  • 信号線：ユテリア（低温） ×
  • 信号線：アナログ（低温） △
  • 信号線：備考 ※設定変更により、インテリジェント（低温）をアナログ（低温）に切り替え可能。
  • 【詳細スペック】
  • 給水口径：R3/4（20A）
  • 給湯口径：R3/4（20A） ドレンの排水配管必要です。 （排水接続口径R1/2（15A））
  • ふろ接続口径：CCHM（QF16）ジョイント
  • 暖房口径：CCHM（QF16）ジョイント（高温往き・戻り） ・CHMジョイント（低温往）×6ヶ
  • ガス口径：12・13A：R3/4（20A） LP：R1/2（15A）
  • 点火方式：電子イグナイタによるダイレクト点火
  • ガス種：12A・13A・LPG／ -Ｇ（FT）は12A13Aのみ
  • ガス消費量（最大）：【給湯】44.1kW(37,900kcal/h) 【暖房】20.5kW(17,600kcal/h) 【同時】64.6kW（55,600kcal/h）
  • 電源：AC100V（50/60Hz）
  • 消費電力：310/310W（50Hz/60Hz）
  • 凍結防止ヒータ：160W
  • 缶水方式：2缶3水路
  • 最低作動水量・水圧： 3.5L/min 9.81kPa（0.1kgf/cm2）
  • 使用水圧範囲：98.1～981kPa（1～10kgf/cm2）
  • 制御：【Q機能】PRO-TEC 【水量制御】水量サーボ （FF＋FB＋水比例制御＝Ｑ機能）
  • 温度調節範囲：暖房：高温側：80℃／低温側：60/50/40℃（接続する床暖房リモコンの仕様により自動設定） 給湯：32・35・37～48・50・55・60℃（17段階） ふろ：33～48℃（16段階）
  • エラーサイン例：111
  • 騒音値：49dB以下 （給湯＋追焚＋暖房：無響音室での測定値）
  • ソーラ接続：不可（但し、スカイブレンダーＳＫＢ－３００（Ｐ）を使用する場合のみ可）
  • 追焚配管条件：銅管：Φ12.7、15m10曲、高低差+7m、-3m 樹脂管：Φ10、15（25）m、高低差+7m、-3（-5）m 樹脂管Φ13及びハイブリッドホースΦ13：15（25）m、高低差+7m、-0（-3)m〔但し、MB/MB2シリｰズは樹脂管Φ13・ハイブリッドホースΦ13は不可〕 《高低差-5m、及び長さ25mはΦ10PE管の場合のみで且つ設定変更必要》 《Φ10PE管15～25mは循環アダプタHX使用時のみ》 【循環アダプターMB/MB2シリｰズの場合】 《Φ10樹脂管時は長さ15m以内》 《循環アダプターMB/MB2シリーズには、往き・戻りの極性があります》
  • 発売年月：2014年9月
  • 長期使用製品安全点検制度：2021年8月特定保守製品除外
  • 点検お知らせ機能：搭載あり
  • 点検お知らせ機能搭載年月：2014年9月
  • 給水装置認証番号：OW2011
  • 【付属品・別売品】
  • サブリモコン：【サブリモコン〈非防水形〉】ＲＣ－８００１Ａ／【ふろ自動スイッチ付サブリモコン〈非防水形〉】ＲＣ－８００１ＡＪ／【浴室サブリモコン〈防水形〉】ＲＣ－８００１Ｂ
  • 台所リモコンコード：リモコンコードM（2心） （各種長さあり）
  • 浴室リモコンコード：リモコンコードS（2心） （各種長さあり）
  • 付属品：取付けネジ一式 暖房通信線コード一式 ふろ継手一式 （Φ10樹脂管用） 暖房継手クリップ ヘッダークリップ 取扱書 工事書
  • 排気トップ：WTG-100A（D）、TFB-100（D）-NR
  • 配管カバー：H41
  • 据置台：D55、防振架台KD-11HB 600
  • 循環アダプタ：HX、MB2 （発売当時）
  • など
