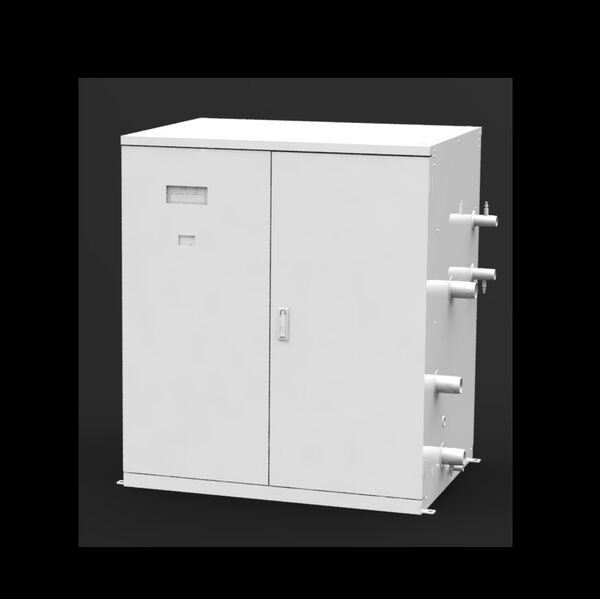

RAF-112N
株式会社ノーリツ
RAF-112N
- 識別情報
- シリーズ名
- RAF-**N(自動塩素濃度調節機能無し)
- 製品名
- RAF-112N
- 製品ID
- RAF-112N
- カテゴリー
- 寸法・重量
- 大きさ
- 幅
- 1087mm
- 高さ
- 1253mm
- 奥行き
- 822mm
- 製品分類
- 一般分類
- 製品分類
- 浴槽用ろ過ユニット(セラミックろ材)(自動塩素濃度調節機能無し)
- 用途・適用部位
- 屋内/屋外兼用据置型
- 色・仕上げ
- 色
- 色名
- GQホワイト(近似色:マンセルNO.9.3YR8.4/1.0)
- 材質
- 一般
- 材質名
- 外装 : カラー鋼板・ベース:SUS304
- 特徴
- ●透明フタ付きヘアキャッチャーでメンテナンス性向上
- ●週間プログラムタイマーで簡単操作
- ●リモコンで遠隔操作可能
- ●殺菌液補充時期表示
- ●ろ過必要部材をコンパクトにワンパッケージ
- ●鍵付きハンドル(扉)で、外部からの誤作動防止
- ●高いデザイン性
- ●ステンレスで高い耐腐食性
- ●屋外設置可能(寒冷地では屋内設置)
- ●自動補給水ユニット、ジェットポンプユニット、バブロポンプユニットと連動可能
- ●遠隔監視対応
- 建築分類
- 備考
- 品コード( 5 0 H z ) : 0631901
- 品コード( 6 0 H z ) : 0631902
- ろ過対象 : 業務用浴槽
- 対応浴槽水 : 水道水
- ろ過能力 : 11m³/h
- 適合浴槽容量 : 5,500L
- ろ過ポンプ循環量×揚程( 5 0 / 6 0 H z ) : 183L/min×22.4/23.9m
- ろ過ポンプ出力 : 1.5kW(自吸式)
- 質量 : 328kg (満水時:435kg)
- 熱交換能力(一次側温水70℃) : 64.0kW(55,000kcal/h)
- 熱交換能力一次側温水循環量(70℃) : 92L/min
- ろ過ポンプ材質 : FCナイロンコーティング(自吸式)
- 接液部材質 : SUS304・EPDM・BC
- 吸込接続口径 : R2(50A)
- 吐出接続口径 : R2(50A)
- 逆洗排水接続口径 : R2(50A)
- 熱交換器出口接続口径 : R11/4(32A)
- 熱交換器入口接続口径 : R11/4(32A)
- 排水接続口径 : TS13Aソケット・R1/2(15A)
- 殺菌液注入ホース取出口/電源取出口 ホース取出口/電源取出口 : 4-φ30
- 電源 : 三相×200V (50Hz/60Hz)(操作用電源 : 単相100V[電源コード1.8m組付])
- 消費電力 : 三相200V:1.4kW/1.5kW(50Hz/60Hz) AC100V:8W
- 凍結防止ヒータ : 単相×100V:232W
- 最高使用圧力 : 294kPa(3.0kgf/cm2)
- ろ過方式 : セラミックろ過材によるろ層式
- ろ過運転制御 : 週間プログラムタイマー設定による自動運転
- 逆洗・洗浄運転制御 : 週間プログラムタイマー設定による自動逆洗・洗浄運転
- 塩素濃度制御 : 殺菌液注入タイマーによる殺菌液注入ON・OFF制御
- 温度制御 : 熱交換器による1次側温水制御、サーミスタ制御
- 各ユニット連動端子 : YUシリーズ・HSシリーズ・JKOシリーズ・SPBシリーズ・温水循環ポンプ・GHシリーズ連動端子
- 温度調節範囲 : 26℃～48℃
- エラーサイン例 : E01
- 騒音値( 5 0 / 6 0 H z ) : 59/60dB
- 一次側温水ポンプ仕様 : 三相 200V 0.75kW
- ユニット構成 : ろ過ポンプ・ヘアーキャッチャー・ろ過タンク・配管・熱交換器・電動5方弁・電動3方弁・コントローラー
- リモコン : RCW-9607S-1(組)
- リモコンコード : リモコンコードS(2心) (各種長さあり)
- <安全装置>
- 異常高温安全装置
- 吐出温度異常安全装置
- ポンプサーマルリレー
- 漏電安全装置
- 空運転防止装置
- 避雷器
- 負圧破壊弁
- 五方弁ポジション不良
- 三方弁ポジション不良
- <付属品>
- 逆洗排水確認用透明パイプ・リモコン取付用ビス・カギ
- <別売品>
- リモコンコードS(リモコン遠隔設置用)
- YUシリーズ
- HSシリーズ
- JKOシリーズ
- SPBシリーズ
- 発売年月 : 2017年4月
