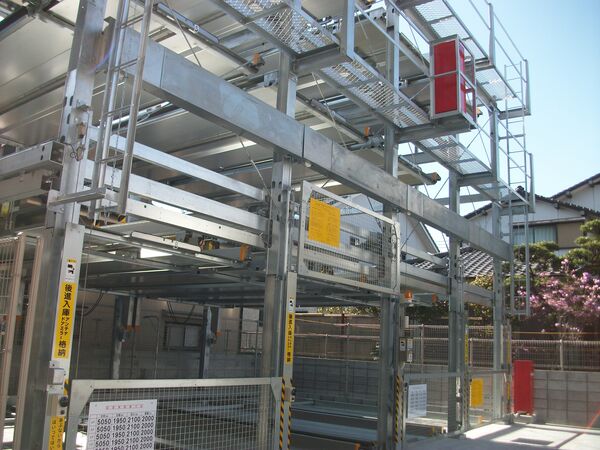

地上4段・地下2段方式（昇降横行・ピット式）PN42／大型乗用車用
株式会社豊国パーキングシステム
HOPS-PN42-L
- 識別情報
- 製品名
- 地上4段・地下2段方式（昇降横行・ピット式）PN42／大型乗用車用
- 製品ID
- HOPS-PN42-L
- メーカーURL
- http://www.hokoku-kogyo.co.jp/parkingsystem/index.html
- カテゴリー
- 寸法・重量
- 外形寸法
- 幅
- 2500mm(必要間口：2500mm×列数+550mm / 両側の通路幅を含む必要間口：2500mm×列数+700mm)
- 奥行き
- 6725mm(必要奥行（300mm + 機械柱芯：6250mm + 175mm）)
- 有効寸法
- 有効高さ
- 7705mm(駐車場有効高さ（ハイルーフ車の場合8805mm）)
- 製品分類
- 一般分類
- 製品分類
- 機械式駐車場
- 製品タイプ
- 地上3段・地下1段方式（昇降横行・ピット式）
- 特徴
- 安全、低騒音、耐久性抜群の溶融亜鉛めっき仕様。ハイルーフ車仕様可能。
- 国土交通省中国地方整備局長認定番号 中国（21）ー1
- 注意点等
- 運転者の車への乗り降りを考慮してガードフェンス、壁などは装置柱芯より350mm以上離して下さい。
- 通路に要する幅および高さが取れない場合、乗り降りが困難になる恐れがあります。
- 性能・仕様
- 電気
- 電源種別
- 3相AC 200/220V 50/60Hz
- 備考
- ピット深さ：3830mm（ハイルーフ車の場合4730mm）
- 最大積載重量：2300kg
- 最低地上高：125mm以上（ドア開閉部170mm以上）
- 収容台数：9台（2列）～45台（8列）
- 昇降速度(地上)：50Hz：2.2kW 3.6（m/分） / 60Hz：3.7kW 5.9（m/分）
- 昇降速度(地下)：50Hz：3.7kW 2.8（m/分） / 60Hz：3.7kW 2.9（m/分）
- 横行速度（50/60Hz）：0.2kW 5.8/7.0（m/分）
- 収容車寸法（4F）：全長 : 5300mm / 全幅 : 1950mm / 全高 : 2100mm
- 収容車寸法（3F）：全長 : 5300mm / 全幅 : 1950mm / 全高 : 1550mm（ハイルーフ車：2100mm）
- 収容車寸法（2F）：全長 : 5300mm / 全幅 : 1950mm / 全高 : 1550mm（ハイルーフ車：2100mm）
- 収容車寸法（1F）：全長 : 5300mm / 全幅 : 1950mm / 全高 : 2100mm
- 収容車寸法（B1F）：全長 : 5300mm / 全幅 : 1950mm / 全高 : 1550mm（ハイルーフ車：2100mm）
- 収容車寸法（B2F）：全長 : 5300mm / 全幅 : 1950mm / 全高 : 1750mm（ハイルーフ車：2100mm）
