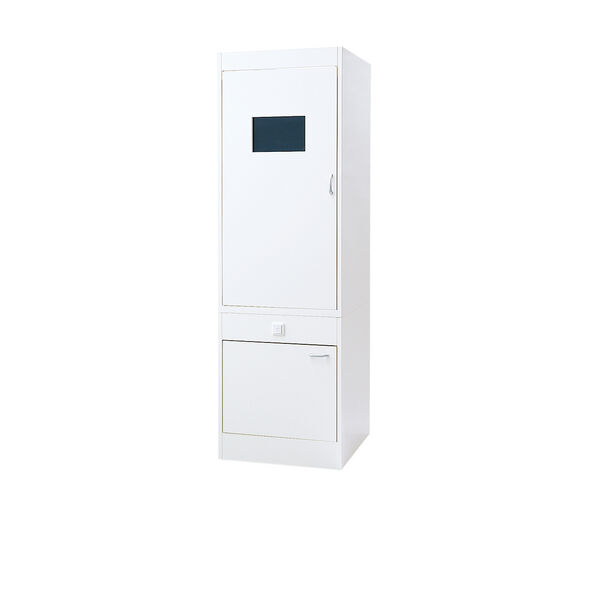

湿式スクラバー室内設置型
三進金属工業株式会社
HSC-20
- 識別情報
- シリーズ名
- 排ガス洗浄装置
- 製品名
- 湿式スクラバー室内設置型
- 製品ID
- HSC-20
- カテゴリー
- 寸法・重量
- 大きさ
- 幅
- 700mm
- 高さ
- 2250mm
- 奥行き
- 830mm
- 重量
- 1ケあたりの重量
- 180kg
- 製品分類
- 一般分類
- 製品タイプ
- シャワー用観察窓付きタイプ
- 材質
- 一般
- 材質名
- 外装 : スチール(粉体塗装仕上げ)
- 特徴
- 室内設置用の湿式方式のスクラバーです。
- フードから発生した排ガスとの中和処理をユニットの洗浄塔部で行います。
- 水溶性ガスの処理に適しています。
- 備考
- ダクト接続ガス入口 : 250A
- ダクト接続ガス出口 : 250A
- 所用ダクト径(φmm) : 250
- 処理風量(㎥/min) : 16〜20
- 循環ポンプ : 1φ 100V 150/180W
- 運転質量(約kg) : 300
- 塔内静圧(Pa) : 490
- タンク容量(ℓ) : 120
- 洗浄塔 : PVC(塩化ビニル樹脂)
- 洗浄塔付帯設備 : シャワーノズル(PPS成型品)×9個充填材 : PP(ポリプロピレン)ミストキャッチフィルタ×1式
- 薬液注入口 : PVC(塩化ビニル樹脂)×1ヶ所シャワー部観察窓×1ヶ所充填材交換口×1ヶ所
- 循環タンクユニット : PVC(塩化ビニル樹脂)循環・強制排水切替バルブ×1個排水バルブ×1個サンプリング用コック×1個
- オーバーフロー配管付 : ボールタップ付き、給水減圧弁付き
- 循環ポンプ : マグネットポンプ
- 操作スイッチ : 循環ポンプスイッチ付き
- 給水栓 : 20A 5K フランジ止
- 排水栓 : 30A 5K フランジ止
- 電源接続部 : 電気ボックス付き / 端子台止
