DBヘッド(SD345/Ｄ35)
株式会社ディビーエス
DBHSD345_Ｄ35
- 識別情報
- シリーズ名
- DBヘッド定着工法
- 製品名
- DBヘッド(SD345/Ｄ35)
- 製品ID
- DBHSD345_Ｄ35
- メーカーURL
- https://www.dbhead.com/
- カテゴリー
- 寸法・重量
- 呼び寸法
- 呼びサイズ
- Ｄ35
- 外形寸法
- 外径
- 85mm(DBヘッド標準寸法)
- 製品分類
- 一般分類
- 製品分類
- DBヘッド定着工法
- 製品タイプ
- 機械式定着金物
- 用途・適用部位

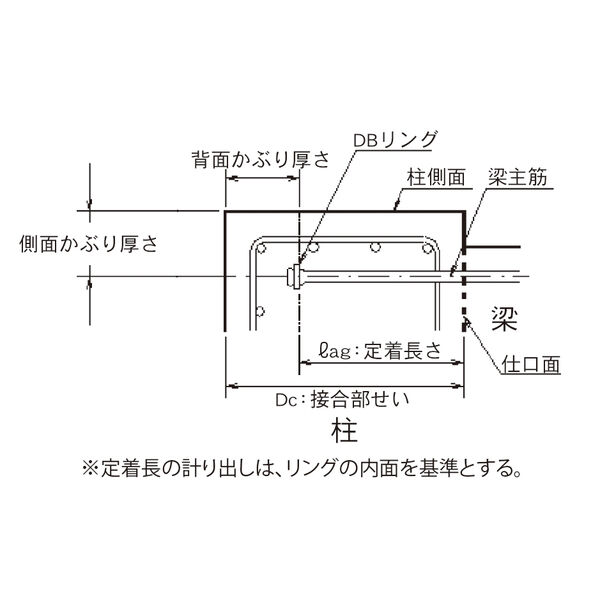

- 柱梁接合部への梁主筋および柱主筋の定着部、壁主筋の定着部、小梁主筋およびスラブ筋の定着部
- 特徴
- DBヘッド定着工法 : 鉄筋の先端にダクタイル鋳鉄製のリングを挿入した後、リング両側の鉄筋を加熱・加圧し、二つのこぶを形成させて固定する工法です。
- また、仕口部でのコンクリートの周りがよく品質確保が徹底されます。
- 製品に接合面・溶接面が無い上、目視できる製品形状が機能を示しているため信頼度が高くなります。
- 曲げアンカーが無いため、運搬・荷揚げ・施工の作業性が向上し工期短縮に繋がります。
- リングの流通経路が簡単で、即納性があり少ロットにも迅速に対応できます。
- 全国各地に契約した製造認定業者がおり、現場の状況に合わせたジャストインタイムな納品施工が可能です。
- 国内の全ての棒鋼メーカーの鉄筋に取り付けることが可能です。
- 鉄筋が曲がっていないため、引っ掛け・つまずき等の事故が少なくなります。
- 注意点等
- 最上階柱への梁上端主筋の定着には使用できない。
- 最下階柱への基礎梁下端主筋の定着には別途検討が必要。
- 備考
- 構造種別 : 鉄筋コンクリート造、鉄骨鉄筋コンクリート造、プレストレストコンクリート造、プレキャストコンクリート造
- SABTEC 評価 11-03R5

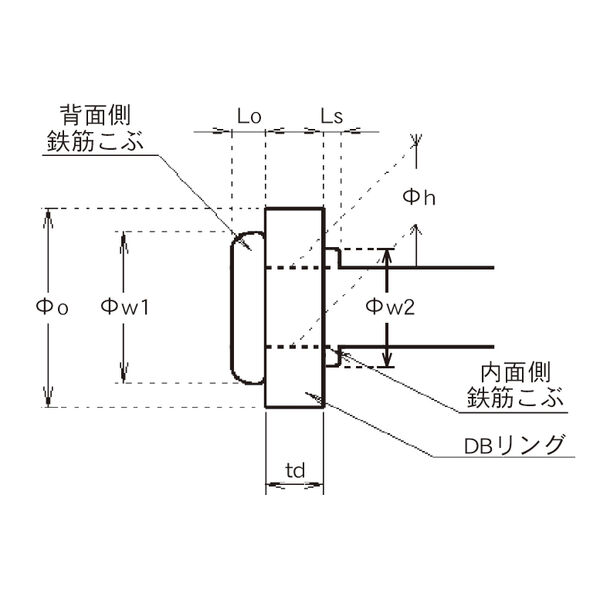

- 鋼種 : SD345
- 孔径(mm) : 37.5、39.5
- 板厚 td(mm) : 21
- 支圧面積比 αp : 4.9
- 背面側鉄筋こぶ・突出長さ Lo : 21
- 背面側鉄筋こぶ・直径 Φw1 : 53
- 内面側鉄筋こぶ・膨らみ長さ Ls : 20
- 内面側鉄筋こぶ・直径 Φw2 : 42
