免震スタックベローズ
株式会社シー・エス・エム
CMB-0000
- 識別情報
- 製品名
- 免震スタックベローズ
- 製品ID
- CMB-0000
- メーカーURL
- https://j-csm.co.jp/
- カテゴリー
- 製品分類
- 一般分類
- 製品タイプ
- 免震継手
- サイズタイプ
- 内径Φ400〜Φ2,000、横変位±600mの場合、高さ2,500L〜3,000L
- 材質
- 一般
- 材質区分
- 金属と非金属のハイブリッド
- 特徴

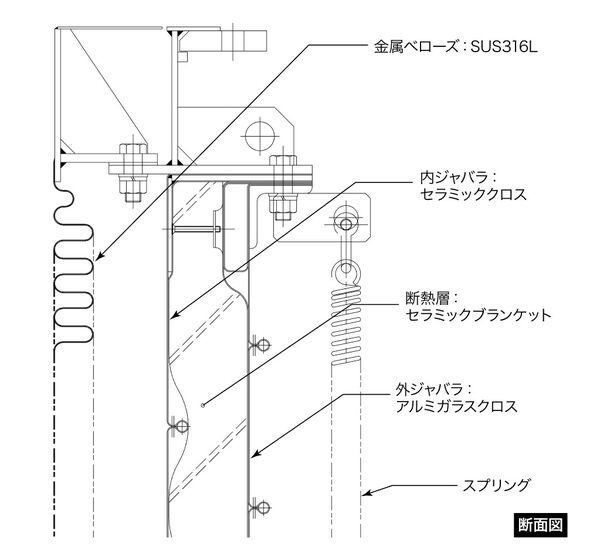

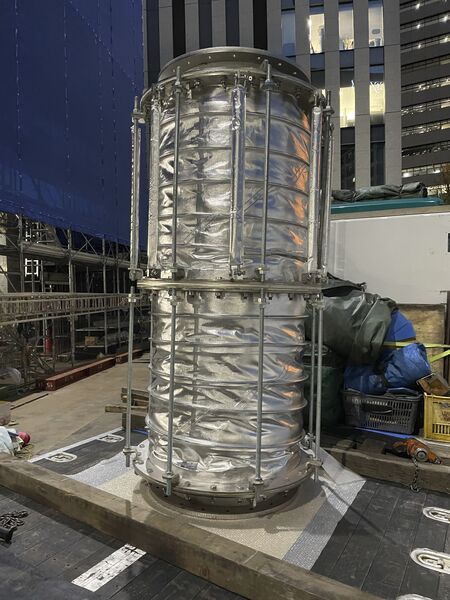

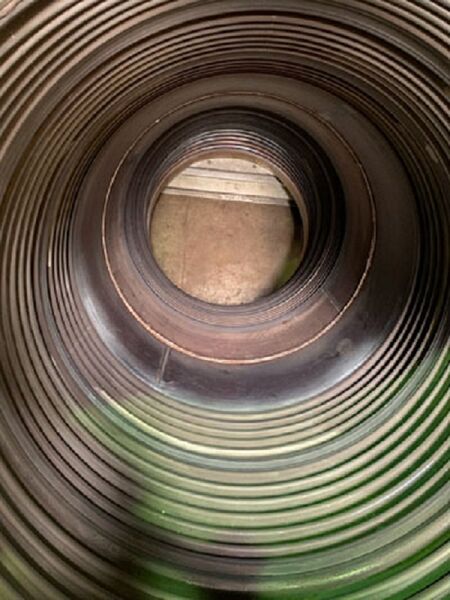

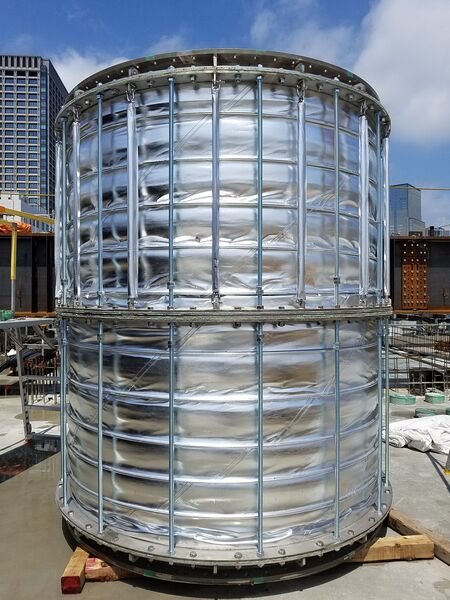

- 免震スタックベローズは、内部に気密性と耐久性の高い金属ベローズを使用し、外部には変位時でも継手の表面積変化に対応でき断熱性の非金属ジャバラを使用した、ハイブリッドな構造です。特許取得：特許第6811463 免震継手
- 免震継手の可動に関する性能試験を実施するだけでなく、大震災による長期間の停電が発生した際、ビルの機能を保つため3日間（72時間）の非常用発電機連続稼働が想定されますが、当社独自に設定した長時間に渡る厳しい燃焼試験を課すことで、より高い安全性を確認しています。
- 600℃以上の高温設備にも適合します。
- 注意点等
- 性能・仕様
- 耐性等
- 耐熱性
- ○
- 断熱性
- ○
- 備考

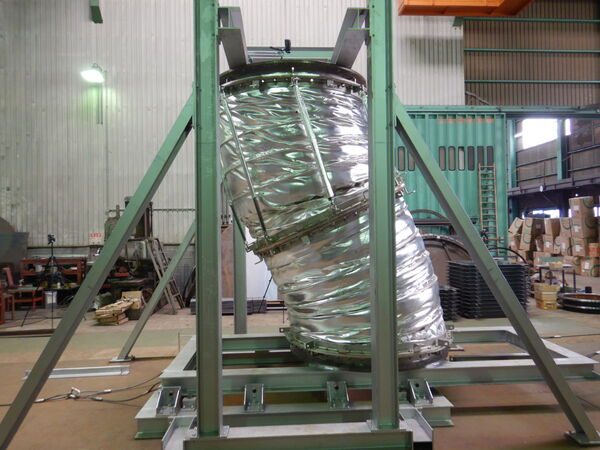

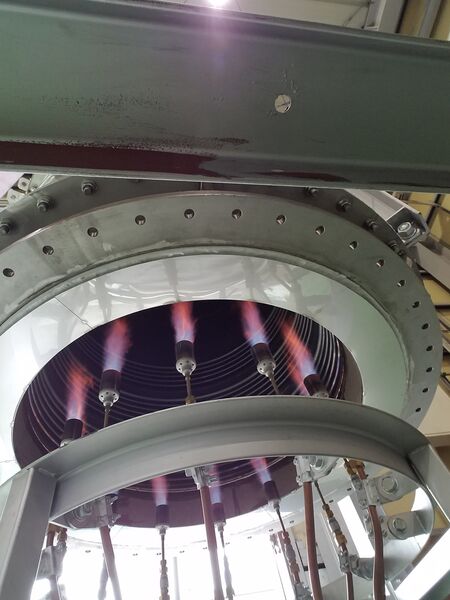

- 実証試験 加熱試験：660℃ 72時間加熱 異常なし、作動試験：水平変位700mm 連続50回作動 異常なし、燃焼試験：日本建築総合研究所 ⅢC-20-0087 着火せず。
- 耐熱性 : 最内層に金属ベローズを使用することで高温（650℃）の流体にも対応
- 断熱性 : 650℃の高温流体時、表面温度100℃前後
- 気密性 : 流体を金属部で遮断するため透過性は低い
