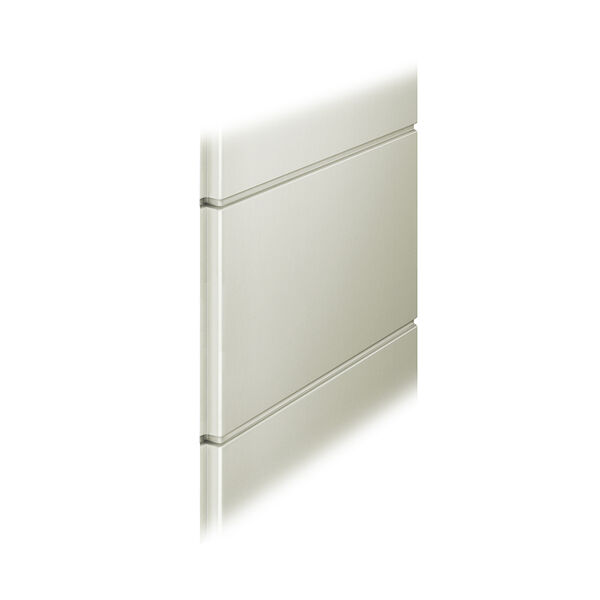

イソバンドBL-H
日鉄鋼板株式会社
IWBLH50-910-O371PS
- 識別情報
- シリーズ名
- NISC PANEL
- 製品名
- イソバンドBL-H
- 製品ID
- IWBLH50-910-O371PS
- カテゴリー
- 寸法・重量
- 重量
- 面積あたりの重量
- 12kg/㎡
- 製品分類
- 一般分類
- 製品分類
- 金属外壁
- 製品タイプ
- 金属断熱サンドイッチパネル
- 製品カテゴリ
- 外壁
- 形状タイプ
- 表面 : フラット、裏面 : フラット
- 配置タイプ
- 横張/縦張
- 素材タイプ
- ポリエステル系塗装SGL鋼板
- デザインスタイル
- ポリイソシアヌレートフォーム
- 用途・適用部位
- 外壁
- 色・仕上げ
- 色
- 色名
- 表面 : シルバーPS、裏面 : オフホワイト
- 色コード
- 表面 : O371PS、裏面 : O721WA
- 基本情報
- 生産国
- 日本
- 材質
- 合成材
- 表面材質
- ポリエステル系塗装SGL鋼板
- 裏面材質
- ポリエステル系塗装GL鋼板
- 基材
- ポリイソシアヌレートフォーム
- 標準規格
- 防火・耐火
- 防火耐火認定
- NM-4441-3
- 防火種別
- 不燃、防火、準耐火、耐火
- 環境規格
- ホルムアルデヒド放散等級
- 室内面 : F☆☆☆☆相当
- 特徴
- 性能・仕様
- 設置・施工
- 設置面
- 外壁
- 設置区分
- ドリリングビス固定
- 建築分類
- 備考
- 製品呼び厚(mm) : 50
- 板厚-表面材(mm) : 0.5
- 板厚-裏面材(mm) : 0.5
- 近似マンセル値-表面 : 1.1PB6.9/0.2(参考:メタリック色)
- 近似マンセル値-裏面 : 8.8GY8.6/0.2
- 幅(mm)-製品働き幅 : 910
- 製品長(mm) : 800~9000
- 板厚 表面材 : 0.5mm、裏面材 : 0.5mm
- 強度-断面二次モーメント I1(mm4) : 557830
- 強度-断面係数 Zo(mm3)-表面側 : 22295
- 強度-断面係数 Zi(mm3)-裏面側 : 22295
- 強度-芯材断面積 A(mm2) : 44590
- 強度-短期許容曲げ応力度 fbo(N/mm2)-表面側 : 60
- 強度-短期許容曲げ応力度 fbi(N/mm2)-裏面側 : 60
- 強度-短期取り付け部 T1(N/箇所)-仕様1 : 1900
- 防火・耐火認定(複合材) : FP060NE-0482(1), FP060NE-0482(2), FP030NE-0466-1(1), FP030NE-0466-1(2), QF045NE-0054-3(1), QF045NE-0054-3(2), PC030NE-0275-3(1), PC030NE-0275-3(2), PC030NE-0278-3
- 熱抵抗値R : 2.49㎡K/W
