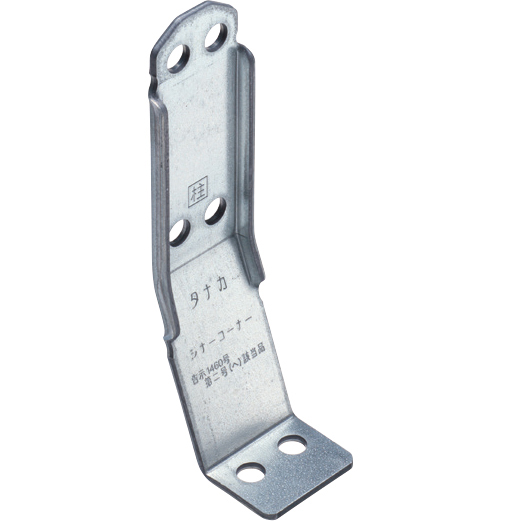

シナーコーナー
株式会社タナカ
AA1570
- 識別情報
- 製品名
- シナーコーナー
- 製品ID
- AA1570
- カテゴリー
- 寸法・重量

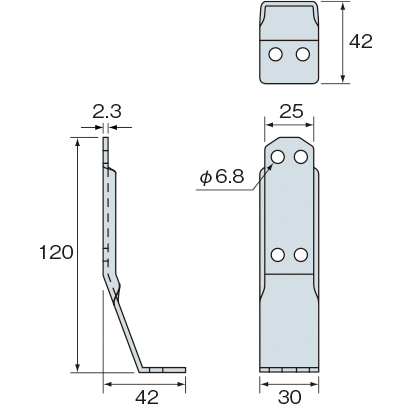

- 外形寸法
- 幅
- 30mm
- 高さ
- 120mm
- 奥行き
- 42mm
- 厚み
- 2.3mm
- 重量
- 重量
- 7.6kg/C
- 入数
- 1梱包あたりの数量
- 50個/ケース
- 製品分類
- 一般分類
- 製品カテゴリ
- 柱接合金物
- 用途・適用部位

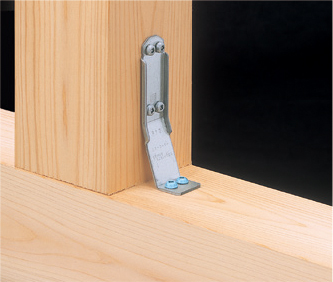

- 柱と横架材の接合に使用します。
- 色・仕上げ
- 仕上
- 表面仕上げ
- JIS G 3302 Z27(275g/m2)相当
- 形状
- 付属品等
- 専用角ビットビスTBA-65(200本)、TB-101(100本)
- 材質
- 一般
- 材質名
- 溶融亜鉛めっき高張力鋼板
- 特徴
- 柱や横架材の施工後に羽子板ボルトやホールダウン金物10kNが必要になった場合でも、孔加工が不要なため、後から取り付けができます

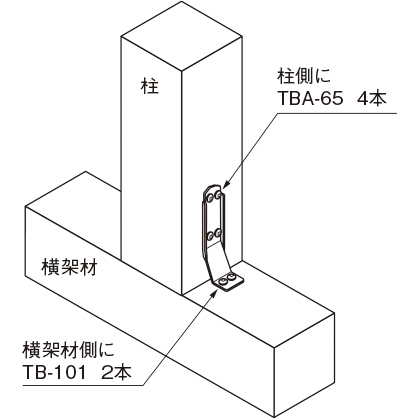

- 100mmのビスを横架材側に2本、65mmのビスを柱側に4本打つだけなので、施工の効率化が図れます。またビス孔位置が柱面より離れており施工しやすくなっています
- 堅木にも施工しやすいように、ビスには尖り先、特殊ねじ山形状を採用しました。
- 高張力鋼板を採用し、従来製品に比べ大幅な軽量化を実現しました
- 本体幅が30mmとスリムなため、壁内に納まりよく施工できます
- ハウスプラス住宅保証(株)の接合部金物試験済み商品です
- 注意点等
- 床合板対応には「シナーコーナー床合板仕様」をご使用ください
- 建築分類
- 備考
- 告示1460号第二号(へ)該当品
- 性能試験(中柱型)短期基準接合耐力:11.6kN
- 性能試験(隅柱型)短期基準接合耐力:11.7kN

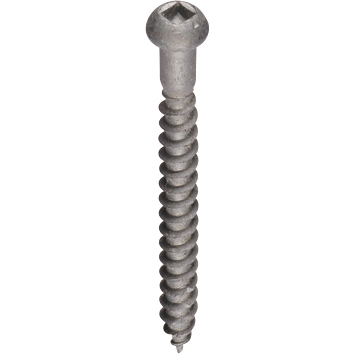

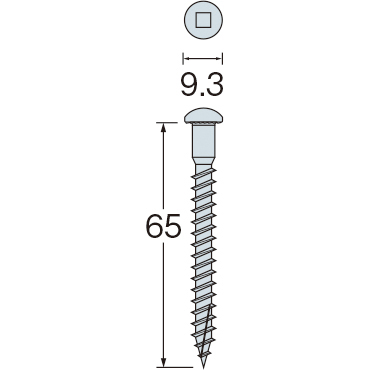

- 柱側TBA-65(使用本数4本)

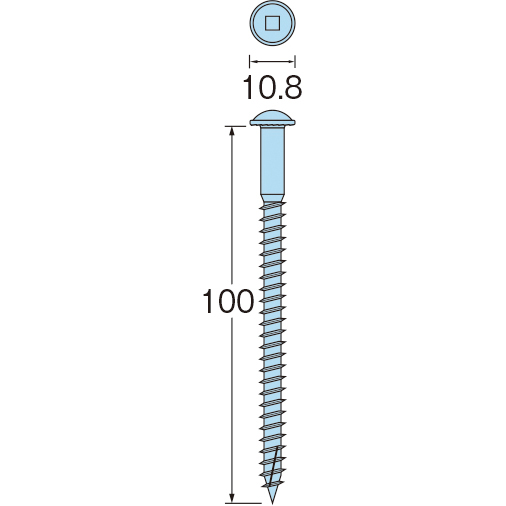

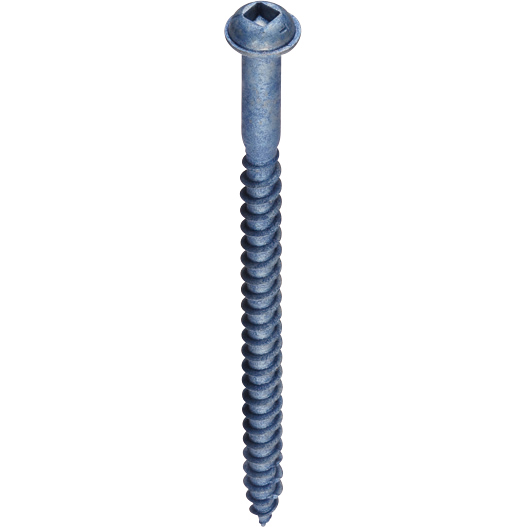

- 横架材側TB-101(使用本数2本)
