鉄人
三伸機材株式会社
tj01
- 識別情報
- シリーズ名
- 鉄骨建て入れ直し
- 製品名
- 鉄人
- 製品ID
- tj01
- メーカーURL
- https://san-shin-kizai.co.jp/
- カテゴリー
- 寸法・重量
- 重量
- 重量
- 17kg(約 / ボルト類全て装着後の実測値)
- 製品分類
- 一般分類
- 製品分類
- 建て入れ直し冶具
- 製品タイプ
- N1(軽量用) / N2(標準) / スプライスプレート用(治具転用タイプ)
- 材質
- 一般
- 材質名
- エレクションピース : SS400またはSM(SN)490相当材 / 本体 : SCM435-調質(取っ手を除く)
- 特徴

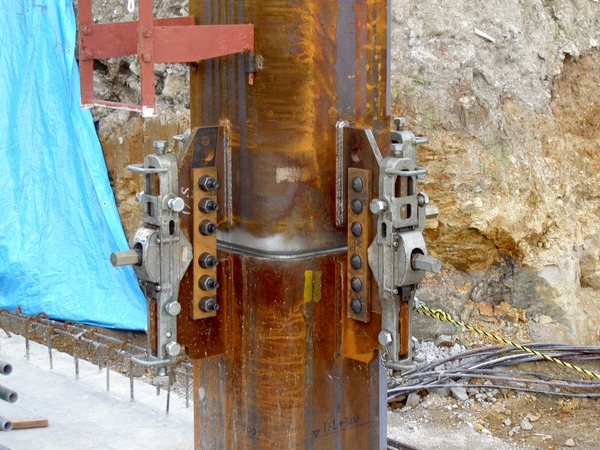

- ワイヤーレスで作業性アップ。経済性・環境性に優れた鉄骨柱の建て入れ・調整作業用冶具です。

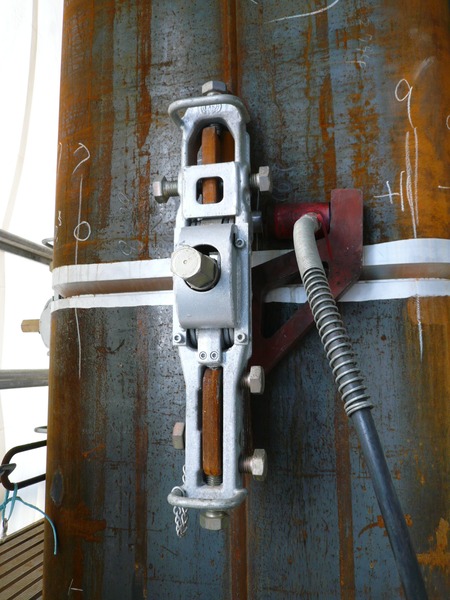

- 操作がラク : ダブルリンク構造(パンタグラフ)により、抜群の建て起こし能力(操作力低減)

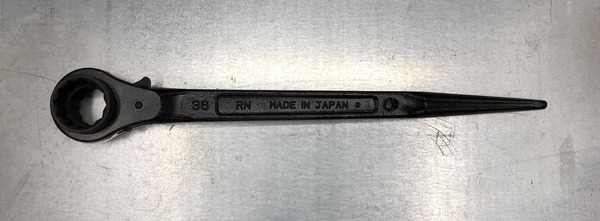

- 専用工具は一切不要 : 汎用ラチェットスパナ(36mm)のみで全ての操作可能。
- 持ち運びがラク : 上下に取っ手が付いて体感重量減。
- 歪み直しワイヤー不要 : 傾き調整機能があるため、従来のワイヤー類が不要。
- 大手ゼネコン、施工会社と共同開発 : ゼネコン、施工会社の協力により、操作性及び周辺作業も考慮した設計。
- 狭い場所でも設置可能 : 全ての操作ボルトがM24六角ボルトのため、狭い空間でもメガネレンチや片ロスパナで作業が可能。
- 建て入れ調整が短時間・少人数 : エレクションピースにも省力化の工夫を施し、荒建て入れが少人数で可能に。
- 安全性重視 : 落下防止ピン、頂部固定ボルトの引っ掛かりでダブルセイフティー。
- 荷重・目的に合わせてエレクションピースをお選びいただけます。

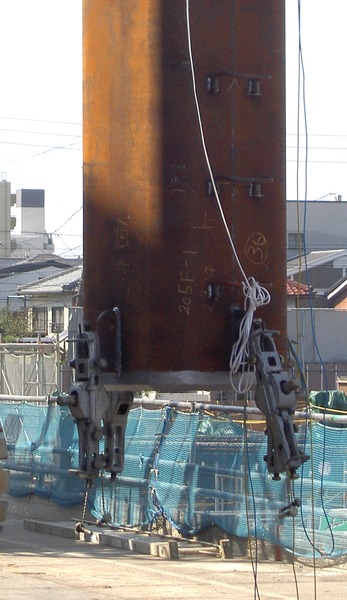

- 柱脚吊下げも可能 : 施工内容に応じて、「柱脚吊下げ」としたエレクションピースも製作可能です。(通常は柱頭待受け)

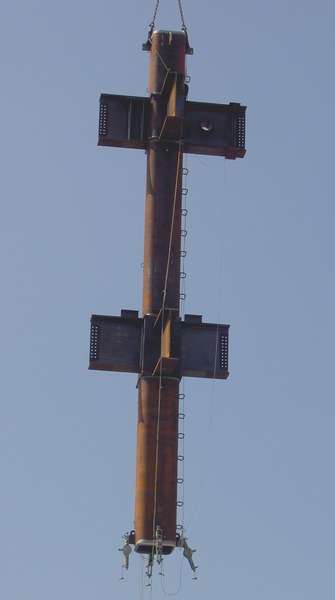

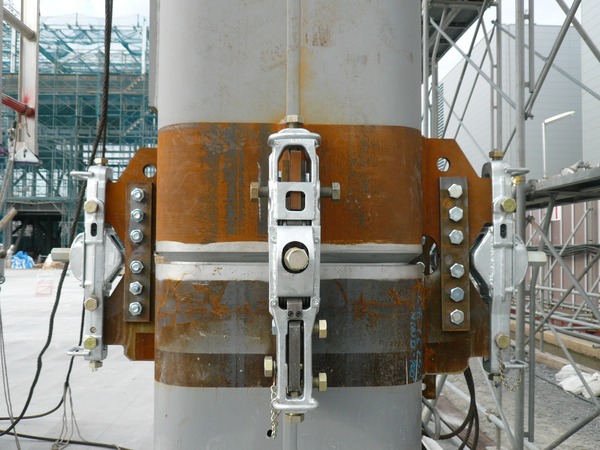

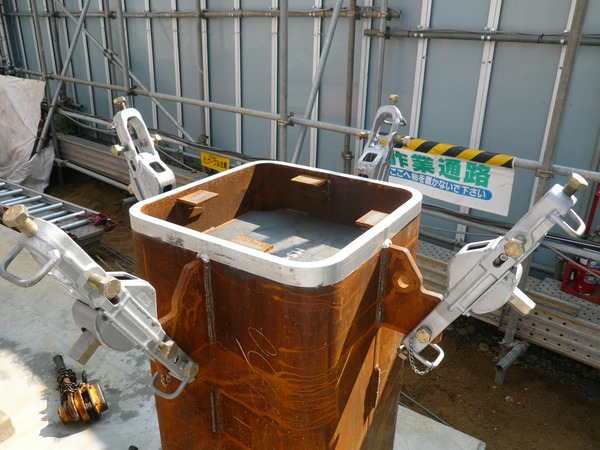

- 待受け状態 : 鉄人の設置時は柱頭に落下防止ピンを締め、斜めに倒した状態で待受けます。各種ボルト・押し上げネジはラチェット(36mm)により操作可能です。
- 注意点等
- 鍛造エレクションピース曲がりに対して、火にあぶっての矯正は行わないでください。
- 実施には強度計算(荷重検討)が必要となります。
- 操作時以外は、全てのボルトを確実に締めてください。
- 機能を充分理解し、操作手順を必ず守ってください。
- 電動工具使用の際は、調整範囲以上にトルクの掛け過ぎにご注意願います。
- 寸法と図の形状は、現品と異なる場合があります。また仕様及び寸法は予告なく変更する場合があります。
- 備考
- エレクションピース 板厚 : 22mm
- エレクションピース 吊り荷重 : 2点吊りにて柱総重量20t / 各種コラムロック・各種自動玉外し装置に対応 ※面内吊り方向での荷重となります。
- 【トラック積載量】4tユニック車 : 120台(3パレット) / 7t平車 : 360台(8パレット) / 10t平車 : 500台(10パレット) ※40台/1パレット
- 引張耐力 : 69t 短期許容耐力
- 圧縮耐力 : 38t 短期許容耐力
- 押上定格荷重 : 20t ダブルリンク機構
- リンク
