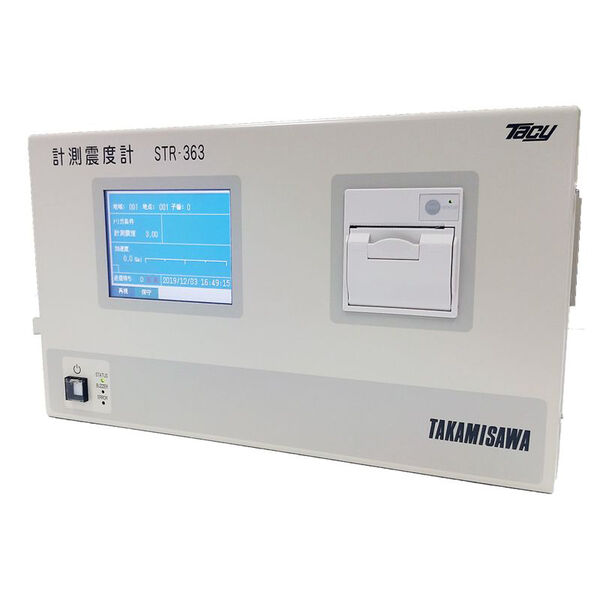

計測震度計 処理部
株式会社高見沢サイバネティックス
STR-363
- 識別情報
- 製品名
- 計測震度計 処理部
- 製品ID
- STR-363
- メーカーURL
- https://www.tacy.co.jp/
- カテゴリー
- 寸法・重量
- 外形寸法
- 幅
- 430mm
- 高さ
- 249mm
- 奥行き
- 135mm
- 特徴
- 気象庁の制定した震度計技術基準で定められた震度計算アルゴリズムを用いて、地震発生時に0から7までの震度階を自動計測し、表示します。
- その地震に付随する種々のデータを記録、保存する機能と、そのデータを上位システムに通報するための通信機能を備え、気象庁検定に合格した製品です。
- 注意点等
- 詳細な仕様はリンクの「製品ページ」をご参照ください。
- 建築分類
- 備考
- 気象庁検定:震度7対応認定品(気象庁指定のアルゴリズム計算による)
- 演算データ:地震観測時刻、震度階級、計測震度、最大加速度(3成分)、最大加速度時の周期(3成分)、最大加速度観測時刻、卓越周期、SI値、応答値、長周期地震動階級
- 演算間隔:1秒(10秒の内容を1秒ずつオーバーラップ計算)
- 震度階級:震度0・1・2・3・4・5弱・5強・6弱・6強・7(10段階)
- 計測震度:0.0 ～7.5
- SI値:0.0～999.9kine(kine=cm/sec)
- 長周期地震動:周期1～7秒台 階級:0～4、絶対速度応答値
- 加速度:3成分合成6403Gal 水平2成分±4000Gal、垂直1成分±3000Gal(980.665Gal=9.80665m/s2)
- 起動方式:トリガレベル方式(以下より選択)/[計測震度]0.00～9.99(0.01 ステップ)/[3成分合成加速度]0.0 ～ 9999.9Gal(0.1Gal ステップ)※加速度は帯域通過フィルタの有無を選択可能/[SI値]0.0 ～ 999.9kine(0.1kine ステップ)

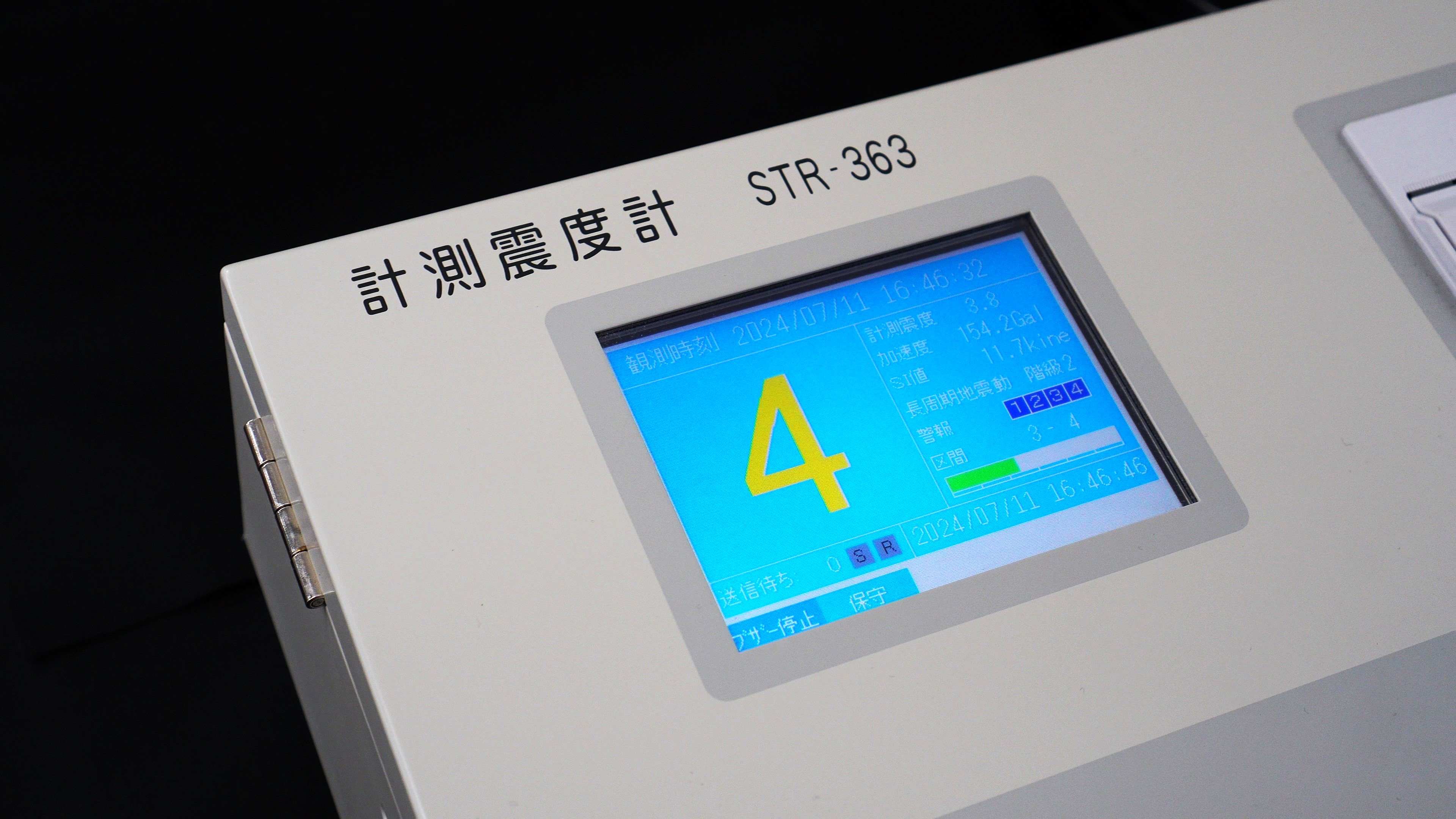

- 表示 : 5.7インチタッチパネル内蔵カラー液晶 TFT方式 65536色/バックライト自動消灯 無/1～9999分(1分刻み設定)/輝度調整32段階、寿命連続点灯100000 時間
- 操作 : タッチパネルキー操作による/操作時操作音ブザー鳴動/押下げ寿命100万回

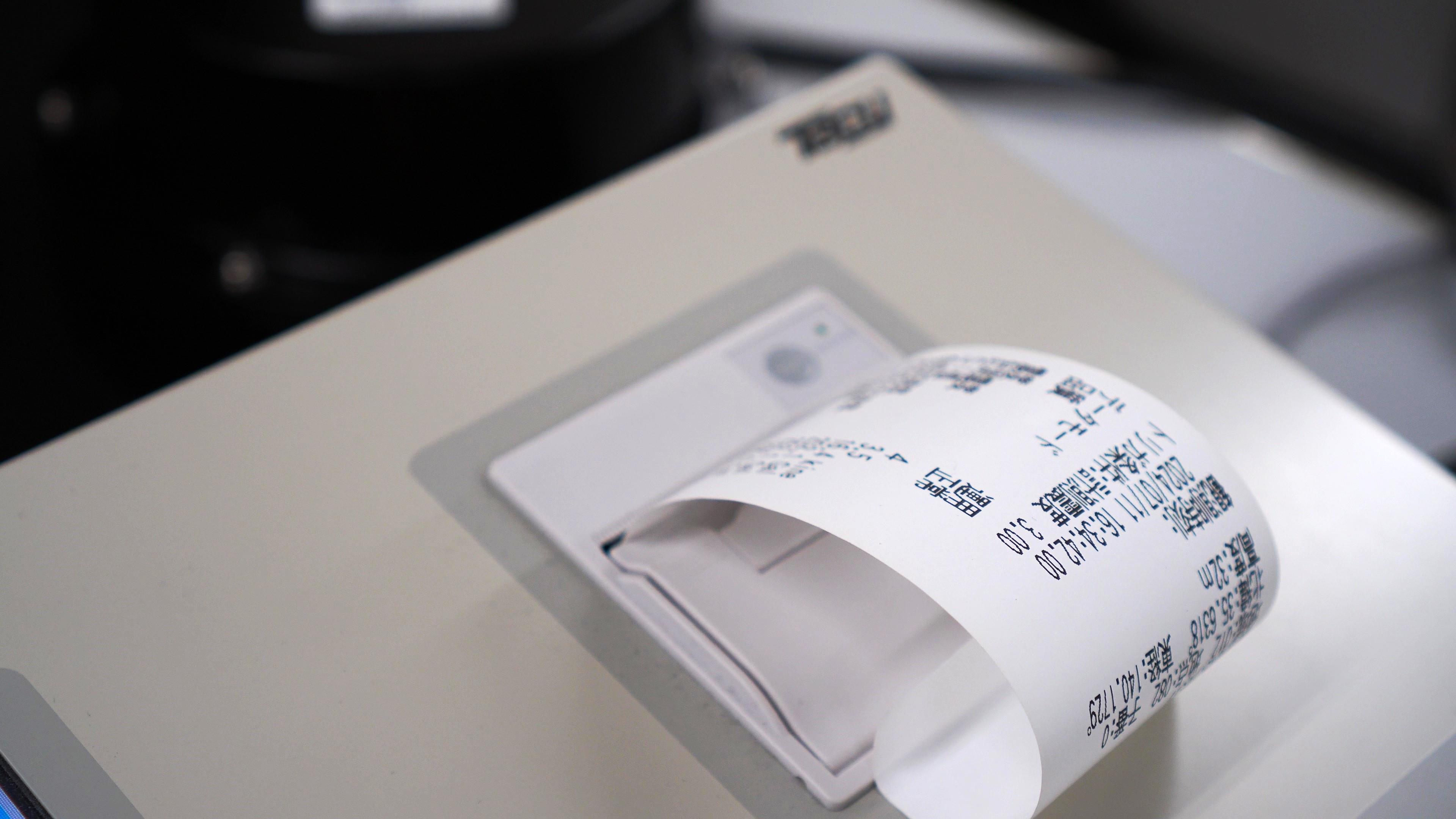

- 印刷 : サーマルラインドットプリンタ/384 ドット、記録幅48mm、記録紙幅58mm
- メモリカード1 : [媒体]CFカード 256MB/[記録件数]約5000地震分※地震情報、波形データ(WIN32 フォーマット)
- メモリカード2 : [媒体]MMC 1GB/[記録件数]約20000地震分※
- 地震情報、波形データ(WIN32 フォーマット)、常時波形データ記録(設定による)
- 上位システム通信I/F : シリアル1ポート(RS-232C)/1200bps～115.2kbps/RS-232C/422 変換器(オプション)搭載可能
- 上位システム通信I/F : LAN2ポート(RJ-45 コネクタ)/10BASE-T/100BASE-TX/1000BASE-T
- 遠隔表示器I/F : RS-422 総延長距離500mMAX(4 台まで)
- USB I/F : USB2.0
- 時計精度 : 1.9ppm 時差±0.00684 秒(周囲温度25℃時)
- 時刻校正 : GPS レシーバによる自動校正時(校正時誤差±1ms以内)
- 時刻校正 : NTP クライアントによる自動校正
- 時刻校正 : 上位システムによる自動もしくは手動校正
- 時刻校正 : パネルによる手動時刻校正
- Web サーバ機能 : 地震情報、システム情報の参照
- 電源電圧 : AC100V±15V 50Hz/60Hz±2Hz
- 消費電力 : [待機時]16W / [充電時]25W(計測部含む、オプション機器を除く)
