ペアリング・ジョイント
前田製管株式会社
PJ

識別情報

カテゴリー

製品分類

一般分類

特徴

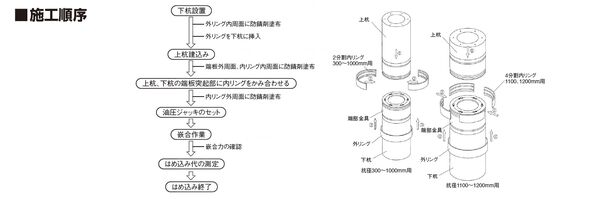

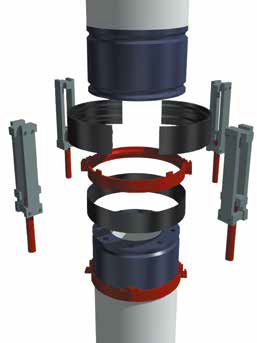

【工法概要】本継手は、端部金具、内リング及び外リングから構成されている。端部金具は、端板と補強バンドからできており、端板は上杭と下杭を突き合わせたときに内リングで挟み込むことのできる突起が付いた特殊形状をしている。内リングは、分割されており、内側は、上杭と下杭の端板突起部を挟み込むことができる2本の突起が付いている。外側は、上方に厚いテーパー状になっており、表面は3mmピッチの細やかな溝が刻み込まれている。この溝は、同様な溝の刻み込まれた外リングの内側との間でかみ合う構造となっている。外リングは、内側がテーパー状になっており、分割された内リングの外側から拘束する役割をもっている。また、ペアリングジョイントは一方の杭がPHC杭に限定されていたが、PRC杭同士、SC杭同士、及びPRC杭とSC杭を接合できる「Z型ペアリングジョイント」の評定を平成28年10月28日に取得した。
施工管理がしやすく、工期が短縮できます。
気象の影響を受けません。
火気厳禁の現場にも使用できます。
工場生産なので、品質が安定しています。
継手の耐力は、溶接式と同等です。
すべての既製杭に使用できます。
