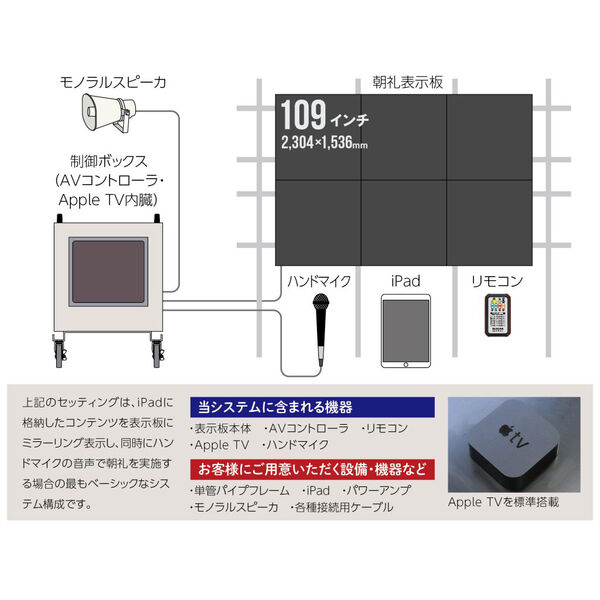

運用システム例
仕様

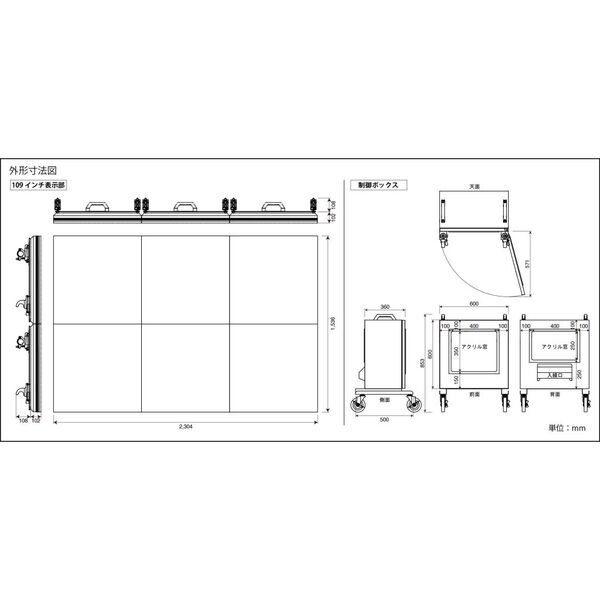

外形寸法図

3ｍｍピッチ朝礼表示板システム
株式会社東和技研
3mm-chorei

識別情報
製品名
3ｍｍピッチ朝礼表示板システム
製品ID
3mm-chorei
カテゴリー
製品分類
一般分類
製品分類
LEDディスプレイ
特徴

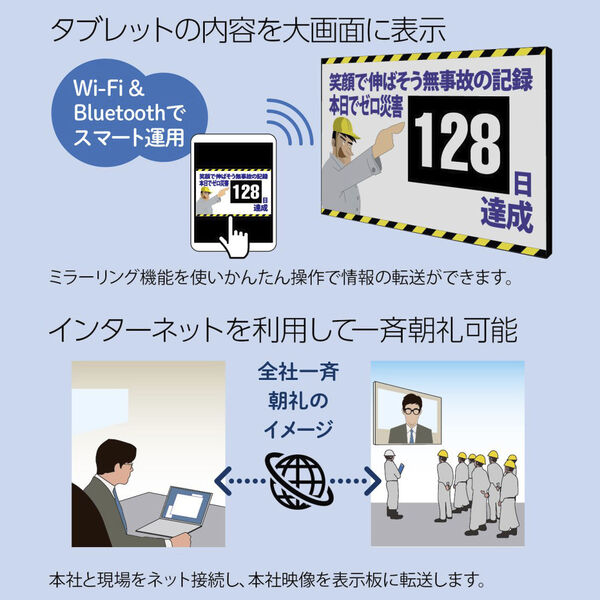

  • iPadに格納した朝礼用ドキュメントを、簡単な操作で直接大画面に映し出すことができます。
  • インターネットを利用することで、iPad経由でYouTubeなどのネット動画と音声を現場スタッフ全員で共有することが可能。
  • 高輝度・高精細の大型109インチフルカラーLEDディスプレィは、768×512ドットの高解像度表示が可能。
  • 5000cd/㎡の明るさが悪天候や夜間でも色鮮やかで圧倒的な明瞭さをアピールします。

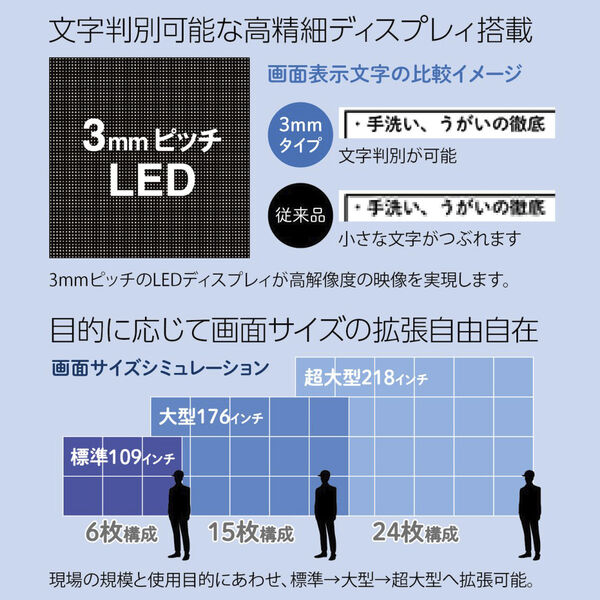

  • 768×768mmの基本ユニットの組み合わせで目的に合わせて画面サイズを拡張できます。
  • 基本ユニット6枚の109インチ・標準サイズから、15枚の176インチ・大型、24枚の218インチ・超大型まで、簡単に拡張することができます。

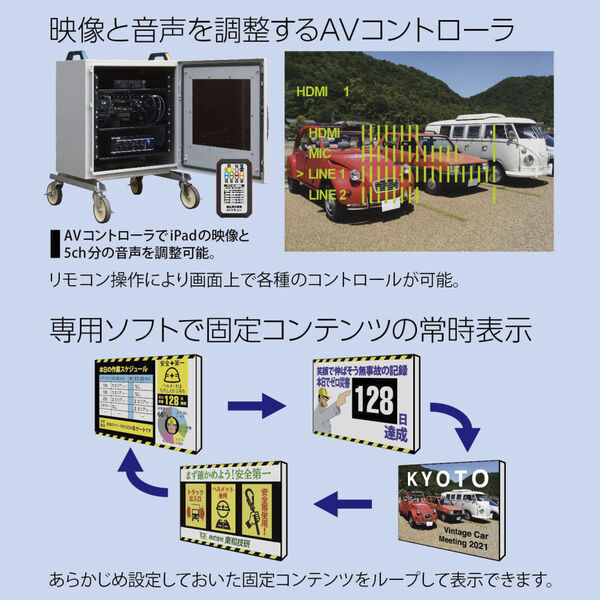

  • 制御ボックス内のAVコントローラで、iPadの映像と5ch分の音声を調整できます。
  • 専用ソフトで固定コンテンツのループ表示可能。
建築分類
備考

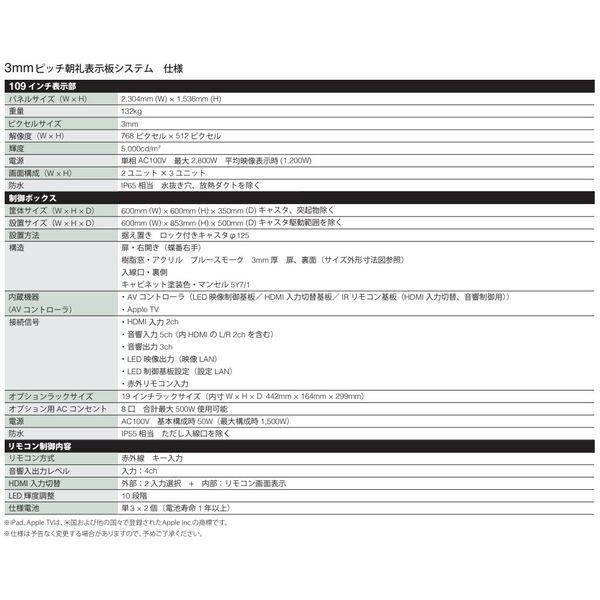

  • 【109インチ表示部　仕様】
  • [パネルサイズ(W×H)] 2,304mm(W)×1,536mm(H)
  • [重量] 108kg
  • [ピクセルサイズ] 3mm
  • [解像度(W×H)] 768ピクセル×512ピクセル
  • [輝度] 5,000cd/㎡
  • [電源] 単相AC100V最大2,800W　平均映像表示時(1,200W)
  • [画面構成(W×H)] 3ユニット×2ユニット
  • [防水] IP65相当水抜き穴、放熱ダクトを除く
  • 【制御ボックス　仕様】
  • [筐体サイズ(W×H×D)] 600mm(W)×600mm(H)×350mm(D)キャスタ、突起物除く
  • [設置サイズ(W×H×D)] 600mm(W)×853mm(H)×500mm(D)キャスタ駆動範囲を除く
  • [設置方法] 据え置きロック付き　キャスタφ125
  • [構造] 扉・右開き(蝶番右手)
  • [構造] 樹脂窓・アクリル　ブルースモーク　3mm厚　扉、裏面
  • [構造] 入線口・裏側
  • [構造] キャビネット塗装色・マンセル5Y7/1
  • [内蔵機器(AVコントローラ)] AVコントローラ(LED映像制御基板/HDMI入力切替基板/IRリモコン基板(HDMI入力切替、音響制御用))、AppleTV
  • [接続信号] HDMI入力2ch
  • [接続信号] 音響入力5ch(内HDMIのL/R2chを含む)
  • [接続信号] 音響出力3ch
  • [接続信号] LED映像出力(映像LAN)
  • [接続信号] LED制御基板設定(設定LAN)
  • [接続信号] 赤外リモコン入力
  • [オプションラックサイズ] 19インチラックサイズ(内寸W×H×D=442mm×164mm×299mm)
  • [オプション用ACコンセント] 8口合計最大500W使用可能
  • [電源] AC100V基本構成時50W(最大構成時1,500W)
  • [防水] IP55相当　ただし入線口を除く
  • 【リモコン制御内容】
  • [リモコン方式] 赤外線　キー入力
  • [音響入出力レベル] 入力4ch
  • [HDMI入力切替] 外部：2入力選択+内部：リモコン画面表示
  • [LED輝度調整] 10段階
  • [仕様電池] 単3×2個(電池寿命1年以上)
