元旦TRX4Y型
元旦ビューティ工業株式会社
TRX4Y00
- 識別情報
- シリーズ名
- 金属屋根 縦葺き
- 製品名
- 元旦TRX4Y型
- 製品ID
- TRX4Y00
- メーカーURL
- https://www.gantan.co.jp/
- カテゴリー
- 寸法・重量
- 外形寸法
- 厚み
- 0.4mm
- 有効寸法

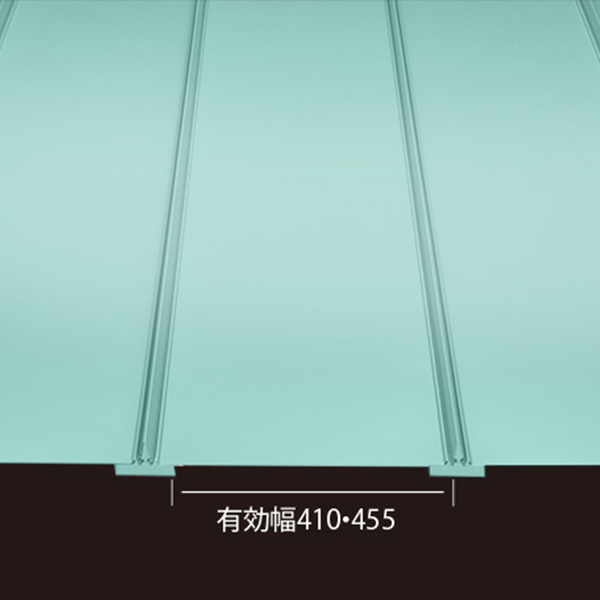

- 有効幅
- 410mm(455mm(※溶接ありのカラーステンレスの場合は有効幅410mmのみ))
- 有効長さ
- --(お問合せください)
- 製品分類
- 一般分類
- 製品分類
- 金属屋根
- 製品タイプ
- 縦葺き
- 製品カテゴリ
- 屋根材
- 用途・適用部位
- 屋根・外壁
- 材質
- 一般
- 材質名
- ステンレス(素地)
- 標準規格
- 防火・耐火
- 防火耐火認定
- FP030RF-1497~FP030RF-1500 / FP030RF-1852(1)~(15)
- 特徴
- 溶接ありなし両対応 ハゼ高40mmの高水密屋根
- 屋根本体を吊子に嵌合させることで高い耐風圧性能を示し、桟カバーを本体に嵌合させることで高い水密性を確保します。ステンレス材の場合は、本体端部をシーム溶接することで完全防水が可能です。
- 従来のステンレス溶接工法に必要なスポット溶接が不要で、大規模な屋根の施工の手間を大幅に省きます。
- 性能・仕様
- 物理特性
- 熱伝導率
- 1.996W/(㎡・K)([1.717kcal/(㎡h℃)])
- 強度
- 耐風圧性能:8000Pa[4.6kN/㎡]※㈶建材試験センターにおける試験値(鋼板系:0.4mm・母屋ピッチ606mm・有効幅455mm)
- 備考
- 溶接ありの場合:カラーステンレス対応可 標準7色:ブラック・ギングロ キングロ・コゲチャ・ シルバーモスグリーン・ ロクショウ・レッドブラウン
- 溶接なしの場合:カラーステンレス、カラーガルバリウム鋼板対、フッ素ガルバリウム鋼板応可
- 勾配:3/100以上
- 太陽電池設置金具 / 元旦内樋・軒先システム / システム排煙棟 / といった各種オプションがあります。
- 屋根30分耐火構造
- FP030RF-1497~FP030RF-1500(元旦ユ鋼システム):・鋼板系・ステンレス系(アルミ不可)0.4mm(裏貼:有・無可)・防水材(防水シート可)・ポリスチレンフォーム100㎜以下・断熱ベースレイアー(ポリスチレンフォーム91mm)・木毛セメント板40mm・ユ鋼間隔565mm以下・梁間3700mm以下
- FP030RF-1852(1)~(15)(断熱システム):鋼板系・ステンレス系・アルミ系0.4mm(裏貼:有・無可)・防水材(防水シート可)・ポリスチレンフォーム100㎜以下・木毛セメント板25~50mm・C型鋼(100×50×20×2.3)要耐火被覆・梁間 構造計算上、安全な寸法
