張出構台
三伸機材株式会社
hk01
- 識別情報
- シリーズ名
- 鉄骨関連
- 製品名
- 張出構台
- 製品ID
- hk01
- カテゴリー
- 製品分類
- 一般分類
- 製品分類
- 構台
- 製品タイプ
- 3.3型 / 4.0型
- 特徴

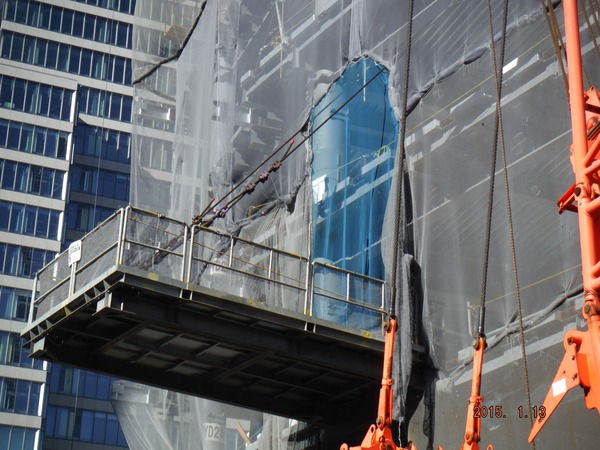

- 建設中の資材取込台・置場として積載荷重5トンまでの使用が可能なステージです。
- 注意点等
- 積載荷重5t(最大)、強度計算書が必要です。

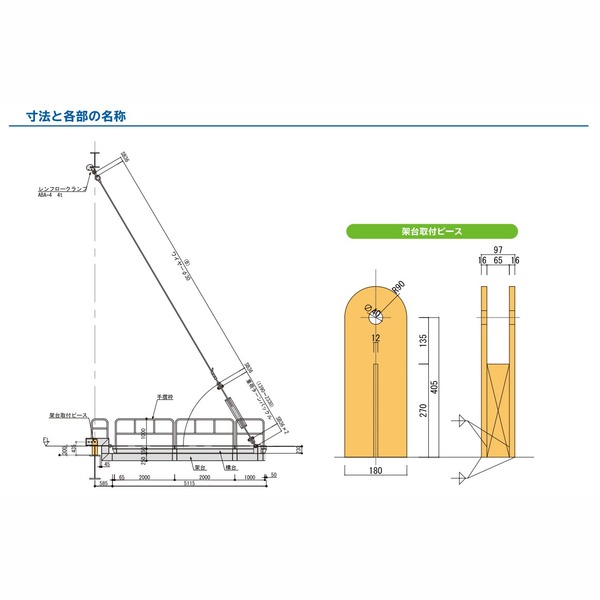

- 張出構台と吊りワイヤーの角度を45度以上で設置してください。

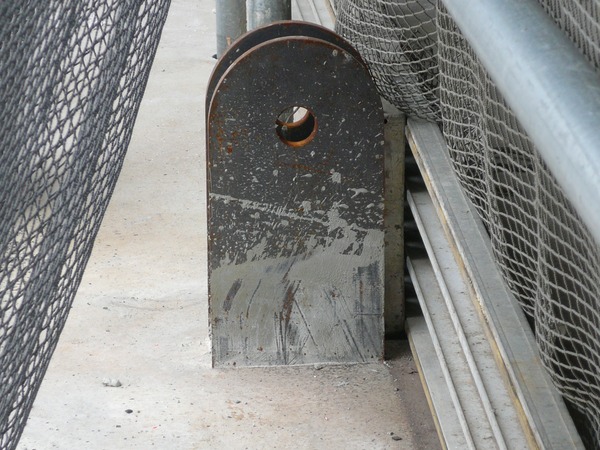

- 架台取付ピースの鉄骨への溶接は必す鉄骨加工工場で行い、強度上安全を確保してください。
- 寸法と図の形状は、現品と異なる場合があります。また仕様及び寸法は予告なく変更する場合があります。
- 性能・仕様
- MEP一般
- 積載荷重
- 最大積載荷重 : 5t
- 備考

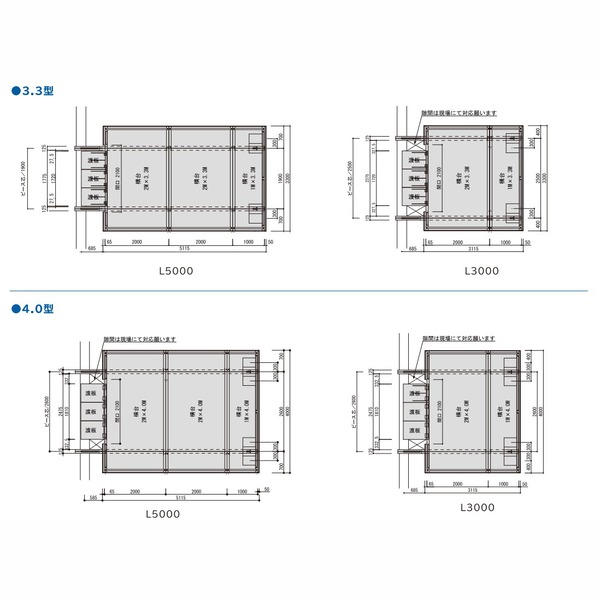

- 【仕様 : 3.3型】寸法 : 5000×3300mm / 最大積載荷重 : 5t / 自重 : 2.6t
- 【仕様 : 4.0型】寸法 : 5000×4000mm / 最大積載荷重 : 5t / 自重 : 3t
