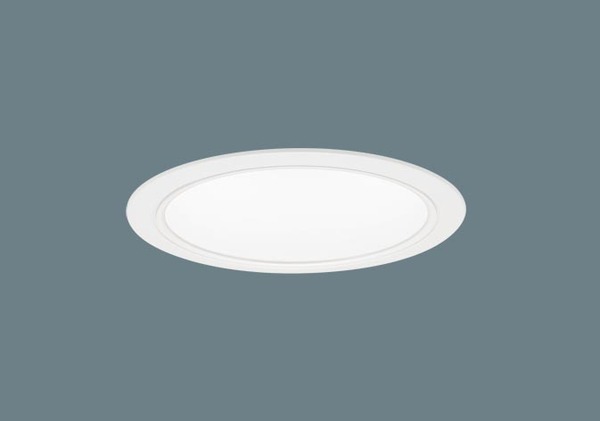

製品画像
製品画像
小組画像

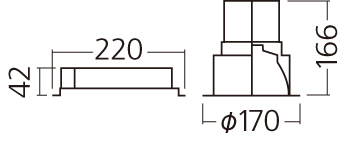

住宅用寸法図

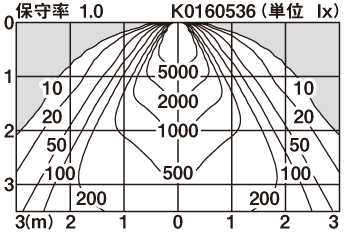

直射水平面照度分布図

天井埋込型　LED（昼白色）　ダウンライト　ビーム角75度・拡散タイプ・光源遮光角30度　調光タイプ（ライコン別売）／埋込穴φ150　コンパクト形蛍光灯FHT42形3灯器具相当　LED 550形
パナソニック株式会社
XND5563WN LZ9

識別情報
シリーズ名
LEDダウンライト 高Wタイプ（LED2000形～350形）
製品名
天井埋込型　LED（昼白色）　ダウンライト　ビーム角75度・拡散タイプ・光源遮光角30度　調光タイプ（ライコン別売）／埋込穴φ150　コンパクト形蛍光灯FHT42形3灯器具相当　LED 550形
製品ID
XND5563WN LZ9
カテゴリー
価格
単価
58,800円
寸法・重量
埋込寸法
埋込穴直径
150mm
埋込深さ
166mm
重量
1ケあたりの重量
1.1kg
製品分類
一般分類
製品分類
ダウンライト・ユニバーサルダウンライト・ウォールウォッシャ
製品タイプ
天井埋込型LED（昼白色）
製品カテゴリ
ダウンライト
照明器具分類
器具タイプ
天井埋込型
ランプタイプ
LED（昼白色）
光源色タイプ
昼白色
配光タイプ
拡散タイプ
ビームアングルタイプ
ビーム角75度
基本情報
在庫区分
受注品
販売期間
日付情報
発売日
2018年6月1日
注意点等
  • 注）調光する場合は適合調光器（別売）と組み合わせてご使用ください。
  • 注）直下近接限度30cm
  • 注）断熱施工仕様ではありません。
  • 注）LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。
性能・仕様
照明器具等
器具相当
コンパクト形蛍光灯FHT42形3灯器具相当
器具光束
5405lm
相関色温度
5000K
平均演色評価数(Ra)
Ra85
ビーム角度
75°
安定器_定格電圧
100～242V
ランプ_定格消費電力
42.4W
照明器具エネルギー消費効率
127.4lm/W
建築分類
オムニクラス番号
23.35.47.11.11.19
オムニクラスバージョン
23
アセンブリコード(UniFormat)
D5020200
アセンブリコード(UniFormat)バージョン
2015
RevitファミリカテゴリID
-2001120
Revitファミリカテゴリ日本語名
照明器具
Revitファミリカテゴリ英語名
Lighting Fixtures
備考
  • 器具光束：5405 lm　電圧：100～242 V　消費電力：42.4 W　消費効率：127.4 lm/W
  • 【反射板（上部）】プラスチック（ホワイト）
  • 【反射板（下部）】アルミ（ホワイトつや消し仕上）
  • 【枠】鋼板（ホワイトつや消し仕上）
  • 天井埋込型、埋込穴φ150、ビーム角75度・拡散タイプ・光源遮光角30度
  • Ra85
  • 【適合調光器】ライトマネージャーFxNQ28861K （別売）
  • 【適合調光器】ライトマネージャーFxNQ28841K （別売）
  • 【適合調光器】信号線式ライコンNQ21505 （別売）
  • 【適合調光器】信号線式ライコンNQ21502 （別売）
  • 【適合調光器】ライトコントロール・信号線式（LED・インバータ蛍光灯用）NQ21595U （別売）
  • 【適合調光器】ライトコントロール・信号線式（LED・インバータ蛍光灯用）NQ21592U （別売）
  • 【適合調光器】ライトコントロール・信号線式（LED・インバータ蛍光灯用）NQ21585U （別売）
  • 【適合調光器】ライトコントロール・信号線式（LED・インバータ蛍光灯用）NQ21582U （別売）
  • 【適合調光器】ライトコントロール・信号線式（LED・インバータ蛍光灯用）NQ21535U （別売）
  • 【適合調光器】ライトコントロール・信号線式（LED・インバータ蛍光灯用）NQ21532U （別売）
  • 【適合リニューアルプレート】埋込穴φ175用NNN80005K （別売）
  • 【適合リニューアルプレート】埋込穴φ200用NNN80006K （別売）
  • 【適合リニューアルプレート】埋込穴φ250用NNN80007 （別売）
  • 【適合リニューアルプレート】埋込穴φ300用NNN80008 （別売）
  • コンパクト形蛍光灯FHT42形×3灯器具相当
  • 埋込型
  • 拡散タイプ
  • 天井面取付専用
  • 調光範囲（約5％～100％）
  • セパレートセルコン（A、AN、NTタイプ）との組み合わせ可能
  • LED内蔵、電源ユニット内蔵
