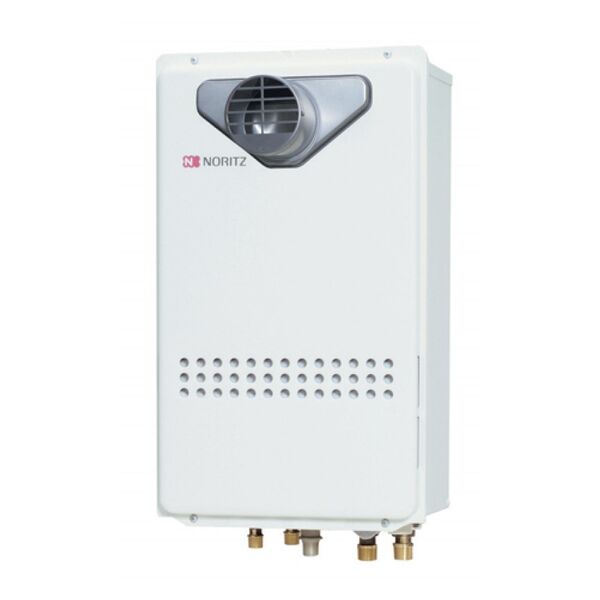

GT-2035SAWX-T-1 BL
株式会社ノーリツ
GT-2035SAWX-T-1 BL+RC-J101_multi_set-TN

識別情報
シリーズ名
GT-**35-1(コンパクトGT)
製品名
GT-2035SAWX-T-1 BL
製品ID
GT-2035SAWX-T-1 BL+RC-J101_multi_set-TN
カテゴリー
寸法・重量
大きさ
幅
350mm
高さ
600mm
奥行き
200mm
製品分類
一般分類
製品分類
ふろ給湯器(設置フリー形)
用途・適用部位
PS扉内設置(前方排気)
色・仕上げ
色
色名
GQホワイト(近似色:マンセル№.9.3YR8.4/1.0)
材質
一般
材質名
外装 : 亜鉛メッキ鋼鈑/粉体塗装 (耐塩害仕様)※耐重塩害仕様は特注要
特徴
  • ●奥行200mmGT-PS設置取替用コンパクトGT ●小型軽量W350×H600×D200、26kg ●ふろ配管 (長さ:10m(Φ10PE管)、15m(Φ12.7銅管)) (浴槽高さ:+7m、-3m) ●PRO-TECメカ ●ターボ給湯 ●フレックス保温 ●RC-Jリモコン対応 「給湯温度が40℃に変更されました」 ●省電力時にもきっちり受付 ●給湯・風呂とも低NOxバーナ(12A・13A・LPG) ●シュリンク梱包 ●自己診断機能(給湯・風呂とも) ●自動注湯時、他栓給湯すると自動待機(たっぷり・ぬるくは停止)
建築分類
備考
  • 自動機能 : オート
  • 号数 : 20号
  • 号数備考 : (給湯・ふろ同時使用時は、能力ダウンします)
  • 質量 : 26kg(満水時:28kg)
  • 追焚能力 : 11,000kcal/h (入力)(給湯・ふろ同時使用時は、能力ダウンします)
  • 排気方法 : 前方排気 (PS)(Φ100、※排気延長不可)
  • 給水口径 : R1/2(15A)／R3/4(20A)
  • 給湯口径 : R1/2(15A)／R3/4(20A)
  • ふろ接続口径 : R1/2(15A)
  • ガス口径 : 12・13A:R1/2(15A)/LP:R1/2(15A)
  • 点火方式 : 電子イグナイタによるダイレクト点火
  • ガス種 : 12A・13A・LPG
  • ガス消費量(最大) : 給湯:43.6kW(37,500kcal/h)/ふろ:12.8kW(11,000kcal/h)/同時:43.6kW(37,500kcal/h)
  • 電源 : AC100V(50/60Hz)
  • 消費電力 : 145/170W(50Hz/60Hz)
  • 待機消費電力 : 2.6W
  • 凍結防止ヒータ : 135W
  • 缶水方式 : 1缶2水路
  • 最低作動水量・水圧 : 3L/min・10kPa(0.1kgf/cm2)
  • 使用水圧範囲 : 100～1000kPa(1～10kgf/cm2)
  • 制御 : Q機能:PRO-TEC/水量制御:水量サーボ(FF+FB+水比例制御+Q機能)
  • 温度調節範囲 : 給湯:37～48・60℃(13段階)/ふろ:37～48℃(12段階)
  • エラーサイン例 : 110
  • 騒音値 : 49dB以下(給湯+ふろ同時使用時:無響音室での測定値)
  • ソーラ接続 : 不可
  • 水位設定方法 : 【RC-J101S】《ふろ湯量△/▽。表示:1～6～11》(1)標準:200L(2)湯量調節:130・140・150・165・180・(200)・220・245・270・300・330L
  • 水位設定キャンセル方法 : なし(湯量設定方式のため)
  • 水位設定記憶保持機能 : なし
  • 残水時自動注湯機能 : 10L注湯→追焚(浴槽残水温度検知)→17L注水(浴槽残水温度検知)→浴槽残水量演算→設定湯量-残水量注湯(条件による)→追焚→完了
  • 追焚配管条件 : 銅管:Φ12.7、15m10曲、高低差+7m、-3m/樹脂管:Φ10、10m、高低差+7m、-3m
  • 点検お知らせ機能 : 搭載あり
  • 点検お知らせ機能搭載年月 : 2018/9
  • 給水装置認証番号 : OW2003
  • 台所リモコン(単品) : RC-J101M(別)(標準リモコン)
  • 台所リモコン(単品)2 : [ リモコンM・Sの単品商品設定なく、AS品のみ。]
  • 浴室リモコン(単品) : RC-J101S(別)(標準リモコン)
  • 浴室リモコン(単品)2 : [ リモコンM・Sの単品商品設定なく、AS品のみ。]
  • サブリモコン：【サブリモコン〈非防水形〉】ＲＣ－８００１Ａ／【ふろ自動スイッチ付サブリモコン〈非防水形〉】ＲＣ－８００１ＡＪ／【浴室サブリモコン〈防水形〉】ＲＣ－８００１Ｂ
  • ※サブリモコンだけでは、使用できません。
  • 台所リモコンコード : リモコンコードM(2心) (各種長さあり)
  • 浴室リモコンコード : リモコンコードS(2心) (各種長さあり)
  • 付属品 : 取付けネジ一式
  • 排気カバー : 排気変更アダプタDCG
  • 循環アダプタ : 循環アダプターHX (商品発売当時)
  • PS設置 : 扉内ケースTC-6A (主に新築向け)
  • PS設置2 : 扉内ケースTC-7C (W470タイプ〈排気:左芯ズレ〉からの取替用)
  • PS設置3 : 扉内ケースTC-7D (W470タイプ〈排気:左右センター〉からの取替用)
  • PS金枠図面 : W-00-0345 PS金枠扉内(TC-6A)
  • PS金枠図面2 : WN-11-0070 PS扉内設置前方排気相関図(TC-6A)
  • 別売品 : リモコン各種
  • 別売品2 : 循環アダプター HX各種
  • 別売品3 : 漏水検査治具HX型
  • 発売年月 : 2018年9月
