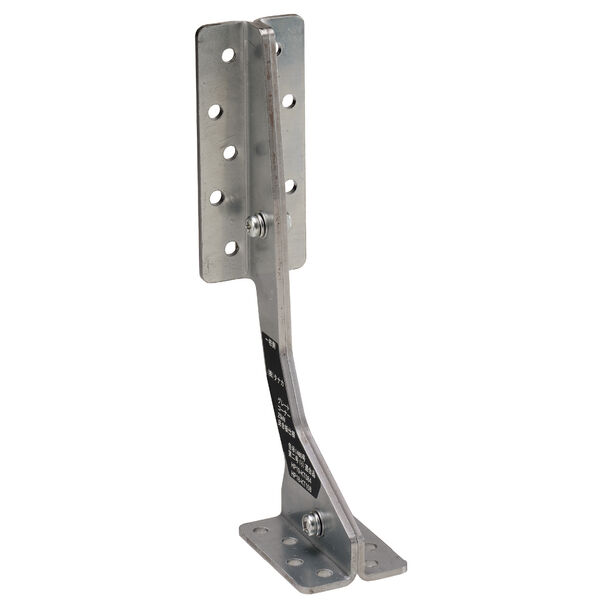

グレートコーナー25kN床合板仕様
株式会社タナカ
AA1902
- 識別情報
- 製品名
- グレートコーナー25kN床合板仕様
- 製品ID
- AA1902
- カテゴリー
- 寸法・重量

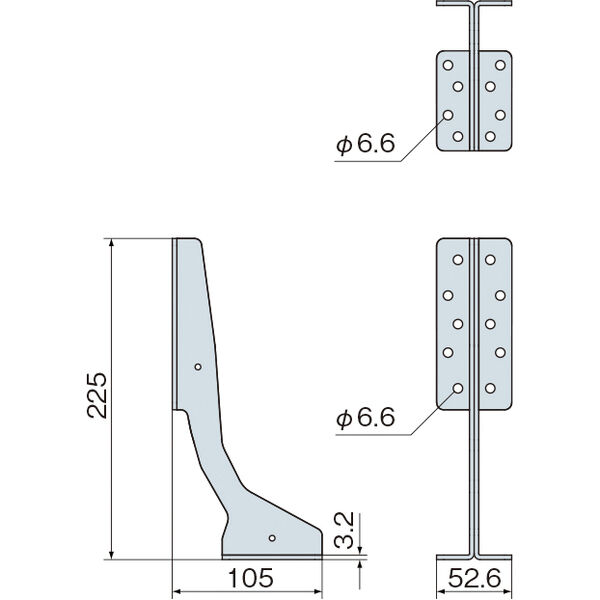

- 外形寸法
- 幅
- 53mm
- 高さ
- 225mm
- 奥行き
- 105mm
- 厚み
- 3.2mm
- 重量
- 重量
- 8kg/C
- 入数
- 1梱包あたりの数量
- 10枚/ケース
- 製品分類
- 一般分類
- 製品カテゴリ
- 柱接合金物
- 用途・適用部位
- 柱と横架材の接合に使用します。
- 色・仕上げ
- 仕上
- 形状
- 付属品等

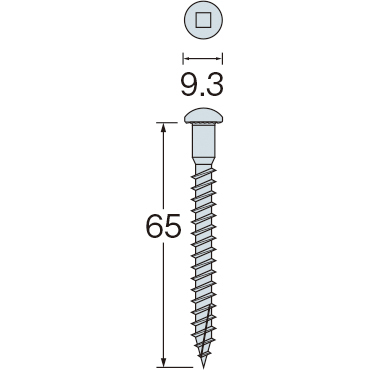

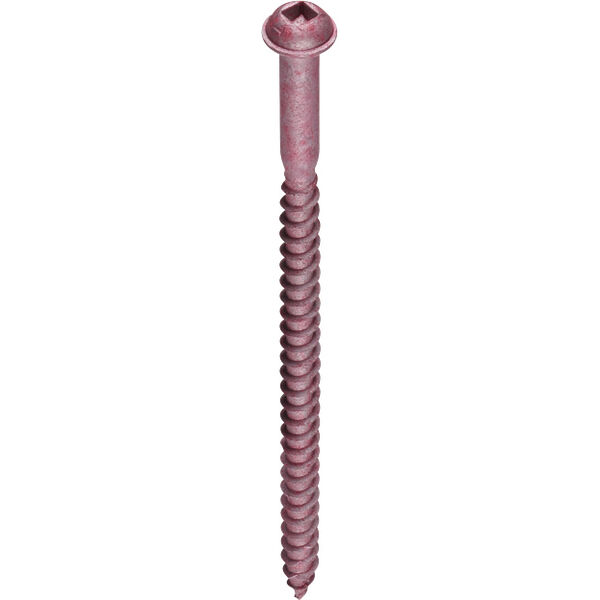

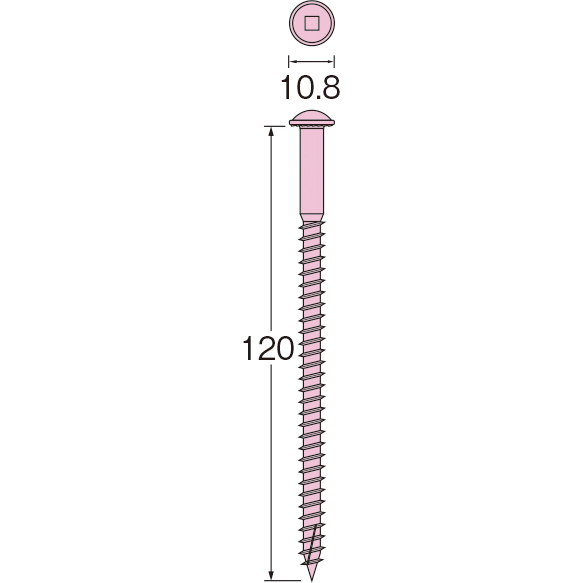

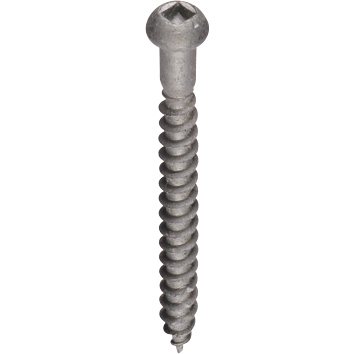

- 専用角ビットビスTBA-65(100本)、TBA-120(80本)
- 材質
- 一般
- 材質名
- SGH400
- 特徴
- ビスによる施工で25kNを超える耐力を実現しました
- ホールダウン金物を取り付けるために必要な横架材へのたて穴加工が不要です
- 上下階の柱寸法が異なり、ホールダウン金物を施工できないような箇所で施工できます。(※上下階の柱の両引きや偏芯座金付ボルトが施工できない箇所に使用できます
- 他コーナー金物(フックコーナー、シナーコーナー、オメガコーナー15kNII、オメガコーナー20kN用)と柱側施工ビスを統一したことによって施工現場での監理をしやすくなりました
- ハウスプラス確認検査㈱による接合部性能試験済み商品です
- 注意点等
- 1階柱脚部(土台と柱の接合)には使用しないでください
- 断面寸法105×150mm以上、「オウシュウアカマツ対称異等級構造用集成材E105-F300」同等以上又はヒノキ製材同等以上の横架材をご使用ください
- 建築分類
- 備考
- 告示1463号第二号(り)該当品
- 性能試験(オウシュウワカマツ集成材・中柱型)短期基準接合耐力:27.2kN
- 性能試験(オウシュウワカマツ集成材・隅柱型)短期基準接合耐力:25.6kN
- 性能試験(ヒノキ製材・中柱型)短期基準接合耐力:25.7kN
- 性能試験(ヒノキ製材・隅柱型)短期基準接合耐力:28.0kN

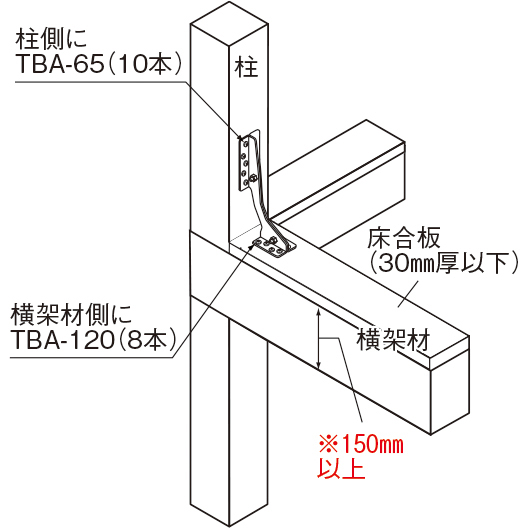

- 柱側TBA-65(使用本数10本)
- TB-120(使用本数8本)
