ハリシタピースロックZ
株式会社サンユー
HPLZ-01
- Identifiers
- Product Name
- ハリシタピースロックZ
- Product ID
- HPLZ-01
- Manufacturer URL
- https://www.3you.co.jp
- Categories
- Measurements
- Dimensions
- Thickness
- 4.5mm
- Weight
- Weight Per Packing
- 6.7kg(/ハリシタピースロックZ20、8kg/ハリシタピースロックZ40、9kg/ハリシタピースロックZ60)
- Quantity
- Required Number Per Area
- 50個(20,40,60用:同梱(締付ボルトW3/8 50mm ゆるみ止めナット付))
- Classifications
- Basic
- Product Classification
- 先行ピース取付
- Product Type
- 20用、40用、60用
- Product Applications

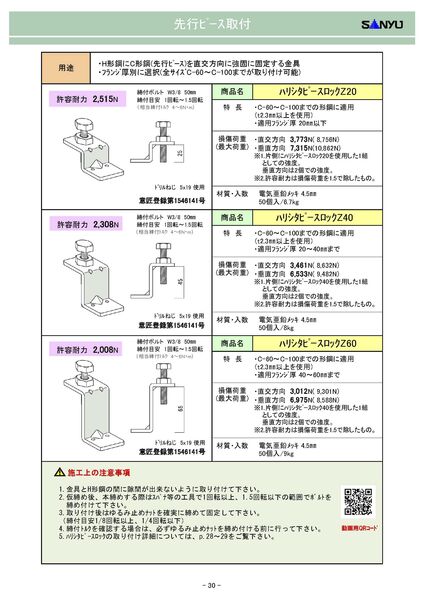

- H形鋼にC形鋼(先行ピース)を直交方向に強固に固定する金具、フランジ厚別に選択(全サイズC-60～C-100までが取り付け可能)
- Materials
- Basic
- Material Name
- 電気亜鉛メッキ
- Features
- C-60～C-100までの形鋼に適用(t2.3mm以上を使用)

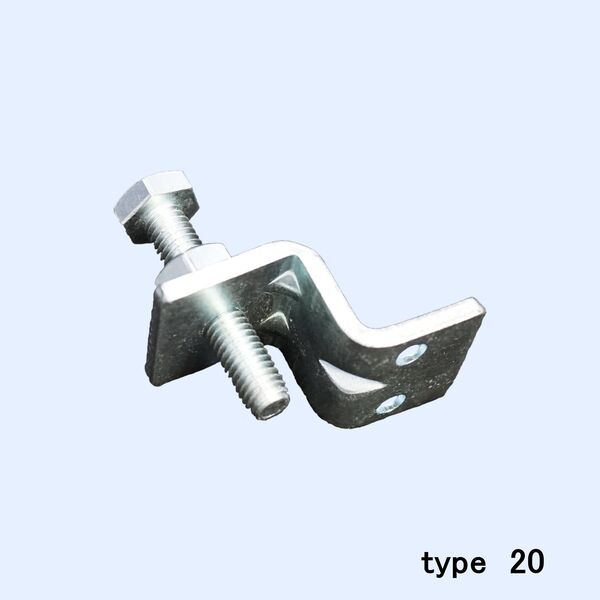

- ハリシタピースロックZ20 : 適用フランジ厚 20mm以下

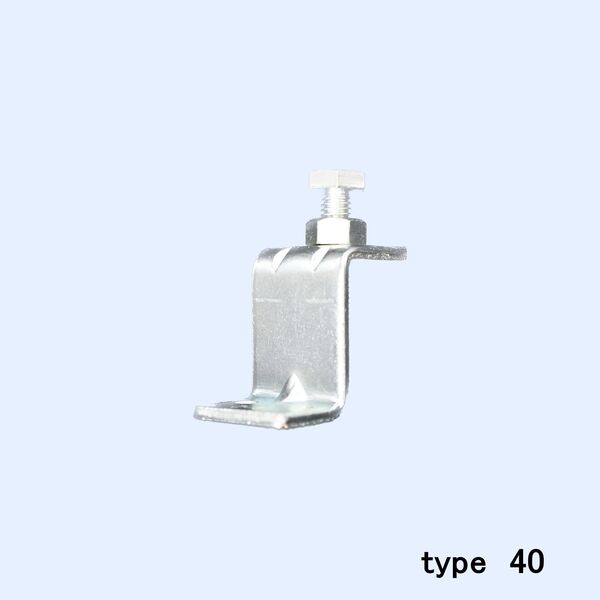

- ハリシタピースロックZ40 : 適用フランジ厚 20～40mmまで

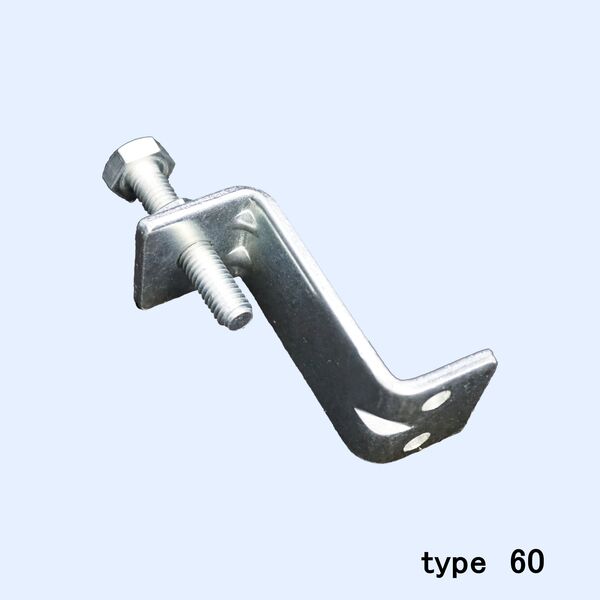

- ハリシタピースロックZ60 : 適用フランジ厚 40～60mmまで
- Notes
- ハリシタピースロックZ20 損傷荷重(最大荷重) : 直交方向 3,773N( 8,756N) / 垂直方向 7,315N(10,862N)※1.片側にハリシタピースロック20を使用した1組としての強度。垂直方向は2個での強度。※2.許容耐力は損傷荷重を1.5で除したもの。
- ハリシタピースロックZ40 損傷荷重(最大荷重) : 直交方向 3,461N( 8,632N) / 垂直方向 6,533N( 9,482N)※1.片側にハリシタピースロック40を使用した1組としての強度。垂直方向は2個での強度。※2.許容耐力は損傷荷重を1.5で除したもの。
- ハリシタピースロックZ60 損傷荷重(最大荷重) : 直交方向 3,012N( 9,301N) / 垂直方向 6,975N( 8,588N)※1.片側にハリシタピースロック40を使用した1組としての強度。垂直方向は2個での強度。※2.許容耐力は損傷荷重を1.5で除したもの。
- 意匠登録第1548141号
