テスラー
三伸機材株式会社
ts01
- Identifiers
- Series Name
- 鉄骨関連
- Product Name
- テスラー
- Product ID
- ts01
- Manufacturer URL
- https://san-shin-kizai.co.jp/
- Categories
- Classifications
- Basic
- Product Classification
- 次世代鉄骨階段用仮設手摺
- Product Applications
- 【階段用】KF-2034G(DG) / KF-1219G(DG)、【踊場用】KFO-1524G(DG) / KFO-0913G(DG) / KFO-05G(DG) / KFO-02G(DG)、【専用幅木】KF-2034H / KF-1219H / KFO-1524H / KFO-0913H / KFO_05H、【階段踏面】アルミ踏板
- Materials
- Basic
- Material Name
- 本体 : KSGメッキ / 取付け金具 : ドブメッキ
- Features

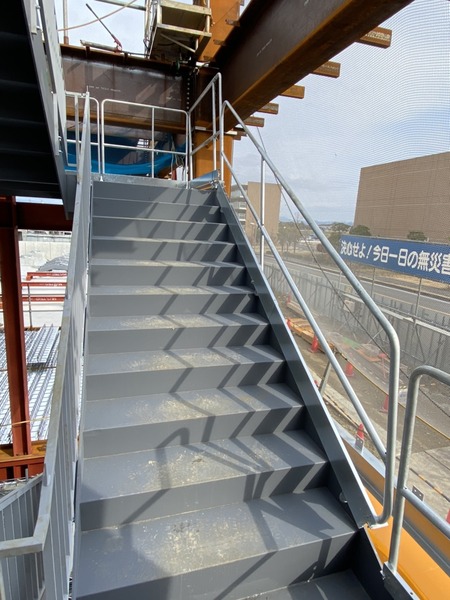

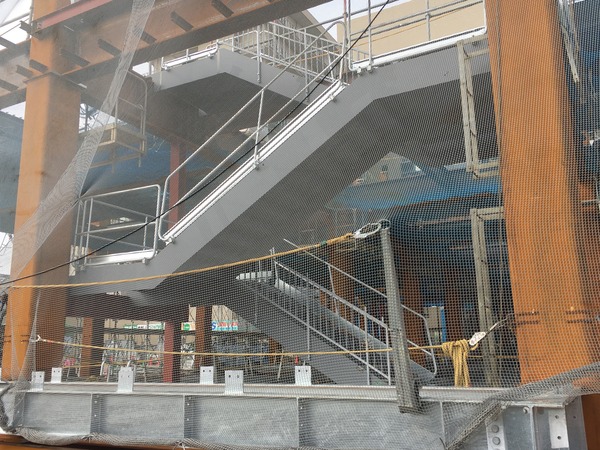

- 安全対策と作業効率向上を兼ね備えた次世代鉄骨階段用仮設手摺。
- 安全性 : 専用幅木取付けにより落下物を防ぎ安全性を向上(※幅木は取外し可能)階段折り返し部分の隙間対策手摺をラインナップに追加(KFO-02G)
- 従来品では落下物を防ぐためには養生ネットの設置が必要ですが、テスラーは幅木を取付けることで落下物を防ぐので養生ネット取付けの手間を省きます。
- Notices
- 【取付け方法及び注意点 】
- 鉄骨階段建て方前にテスラーを取付ける。 (地組みする)、 地組み出来ない場合は墜落防止措置を講じて取付ける。
- テスラー取 付け→ 1外管の取付け金具を先に固定→2幅木をテスラーに取付ける→3蝶ボルトを緩め内管手摺及び幅木を伸縮させて寸法を合わせる→ 4内管の取付け金具を固定する。
- 取付け時、 ササラが取付け金具の奥まできていることを確認し、ボルトの締付けを行います。(適正値: トルク350kgf・cm)
- 最後に全体の緩み、 蝶ボルト、取付け金具の締付けが確実か確認します。
- 取付け 金具は締付けボルトが外部面にくる様取付けてください。
- 【使用上のご注意】
- 手摺の上桟、 中桟、 下桟、 幅木の上に乗ったり、 足場板等を敷かないでください。
- 墜落制止用器具や親綱の支持にしないでください。
- 材料などを立てかけないでください。
- 規格の寸法を超えて使用しないでください。
- 階段の手摺以外で使用しないでください。
- 寸法と図の形状は、現品と異なる場合があります。また仕様及び寸法は予告なく変更する場合があります。
- Notes
- 【オプションパーツ : 取付け金具(Gタイプ)】つかみ巾 : 12～16mm
- 【オプションパーツ : 取付け金具(DGタイプ)】つかみ巾 : 12～25mm

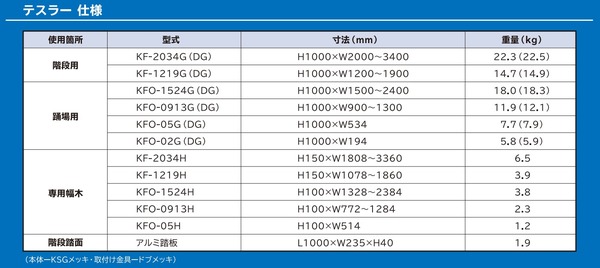

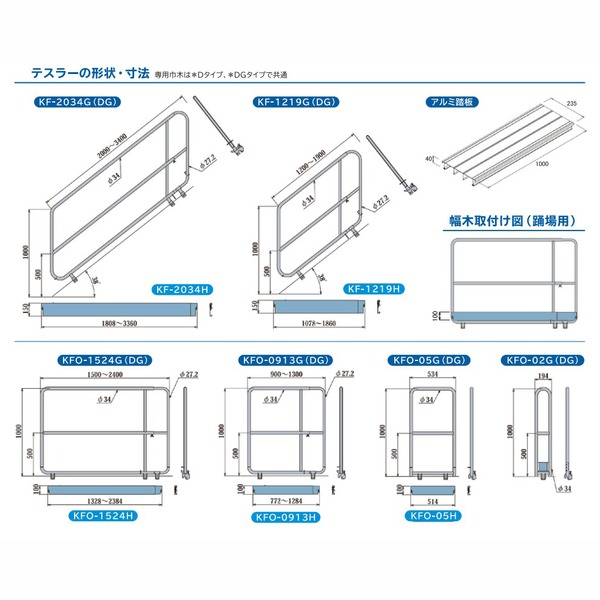

- 【仕様 : KF-2034G(DG)】使用箇所 : 階段用 / 寸法(mm) : H1000×W2000~3400 / 重量(kg) : 22.3 (22.5)
- 【仕様 : KF-1219G(DG)】使用箇所 : 階段用 / 寸法(mm) : H1000×W1200~1900 / 重量(kg) : 14.7 (14.9)
- 【仕様 : KFO-1524G(DG)】使用箇所 : 踊場用 / 寸法(mm) : H1000×W1500~2400 / 重量(kg) : 18.0 (18.3)
- 【仕様 : KFO-0913G(DG)】使用箇所 : 踊場用 / 寸法(mm) : H1000×W900~1300 / 重量(kg) : 11.9 (12.1)
- 【仕様 : KFO-05G(DG)】使用箇所 : 踊場用 / 寸法(mm) : H1000×W534 / 重量(kg) : 7.7 (7.9)
- 【仕様 : KFO-02G(DG)】使用箇所 : 踊場用 / 寸法(mm) : H1000×W194 / 重量(kg) : 5.8 (5.9)
- 【仕様 : KF-2034H】使用箇所 : 専用幅木 / 寸法(mm) : H150×W1808~3360 / 重量(kg) : 6.5
- 【仕様 : KF-1219H】使用箇所 : 専用幅木 / 寸法(mm) : H150×W1078~1860 / 重量(kg) : 3.9
- 【仕様 : KFO-1524H】使用箇所 : 専用幅木 / 寸法(mm) : H100×W1328~2384 / 重量(kg) : 3.8
- 【仕様 : KFO-0913H】使用箇所 : 専用幅木 / 寸法(mm) : H100×W772~1284 / 重量(kg) : 2.3
- 【仕様 : KFO_05H】使用箇所 : 専用幅木 / 寸法(mm) : H100×W514 / 重量(kg) : 1.2
- 【仕様 : アルミ踏板】使用箇所 : 階段踏面 / 寸法(mm) : L1000×W235×H40 / 重量(kg) : 1.9
