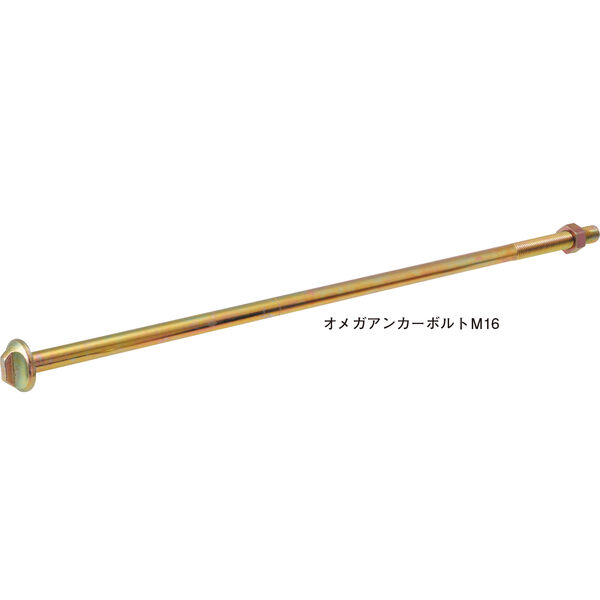

オメガアンカーボルトM16×350
株式会社タナカ
AA3421
- Identifiers
- Product Name
- オメガアンカーボルトM16×350
- Product ID
- AA3421
- Categories
- Measurements
- Dimensions
- Length
- 350mm
- Weight
- Weight
- 5.4kg/C
- Quantity
- Required Number Per Area
- 10本/ケース
- Classifications
- Basic
- Product Category
- アンカーボルト
- Product Applications

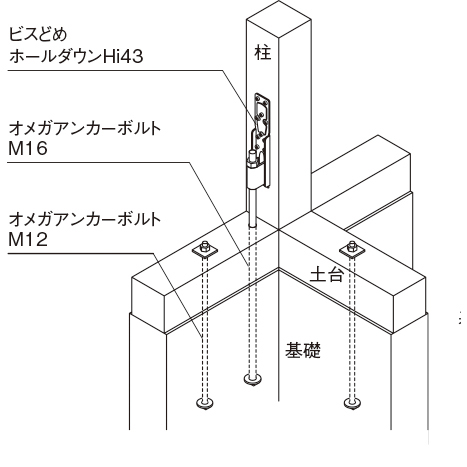

- 基礎と土台、引き寄せ金物および金物工法用柱脚金物の接合に使用します
- Appearances
- Texture
- Surface Finish
- JIS H8610(電気亜鉛めっき)及び JIS H8625 Ep-Fe/Zn 8/CM2 C
- Shape
- Materials
- Basic
- Material Name
- JIS B1180 及び JIS B1051 強度区分4.8を満足する炭素鋼
- Features

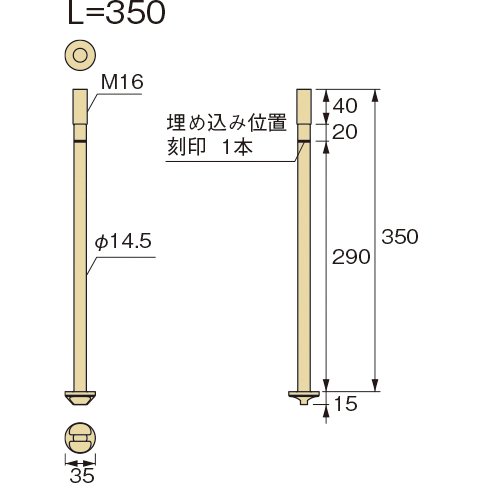

- 通常のアンカーボルトに比べ埋め込み長さが短いため施工が容易です。(アンカー頭下200mm+先端ヘッド15mm 合計215mm)(金物工法用:L=350は290mmの埋め込みとなります)
- 先端ヘッドが円錐型のため、埋め込み時に向きを気にする必要がありません
- 引張耐力が53.3kNと高いため、ビスどめホールダウンHi43の使用に最適です
- Architectural Classification
- Notes
- Fc21コンクリート、基礎幅135mm、埋め込み深さ200mmの場合の短期許容引張耐力は53.3kNになります
- 一財・建材試験センター 性能試験 第11A4540号
