2倍筋かい〈リベロIII〉
株式会社タナカ
AA1093
- Identifiers
- Product Name
- 2倍筋かい〈リベロIII〉
- Product ID
- AA1093
- Categories
- Measurements
- Dimensions
- Width
- 101.6mm
- Height
- 108mm
- Depth
- 46.6mm
- Thickness
- 1.6mm
- Weight
- Weight
- 13.3kg/C
- Quantity
- Required Number Per Area
- 50個/ケース
- Classifications
- Basic
- Product Category
- 筋かい金物
- Product Applications

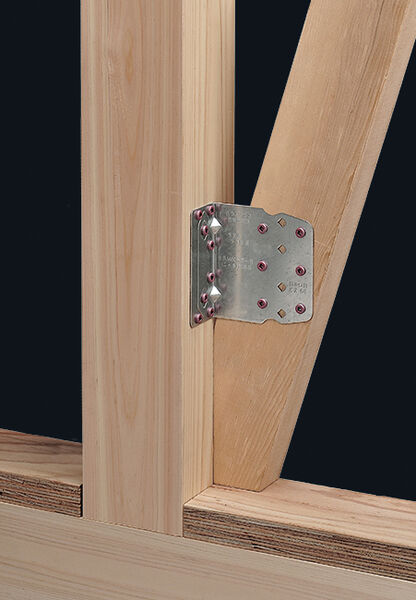

- 45mm×90mm以上の筋かい(壁倍率2倍)及び90mm×90mm以上の筋かい(壁倍率3倍)の端部を接合するときに使用します
- Appearances
- Texture
- Surface Finish
- 溶融亜鉛めっき鋼板(Z27)
- Shape
- Accessories
- 専用角ビットビスTBA-45(700本)
- Materials
- Basic
- Material Name
- JIS G 3302(溶融亜鉛めっき鋼板及び鋼帯)SGH490またはSGC490
- Features
- 板厚1.6mmの高張力鋼の採用とリブ補強により、耐力を確保しながら軽量化を実現しました
- L型の形状で、横架材から離れた位置で筋かいを固定するため、柱頭柱脚金物との干渉を軽減します
- 床合板(30mm厚以下)の上に筋かいを固定するときに最適です
- 金物の形状が対称になっているため、筋かいの上下左右に区別なく取り付けができます
- 内使いにより、真壁和室側への干渉を避けられます
- ハウスプラス確認検査(株)による接合部金物試験済み商品です
- Architectural Classification
- Notes
- 告示1460号第一号(に・ほ)該当品
- 性能試験(45mm×90mmの筋かい接合)(外使い床合板有り) 筋かい壁の1mあたりの基準せん断耐力3.46kN
- 性能試験(45mm×90mmの筋かい接合)(内使い床合板有り) 筋かい壁の1mあたりの基準せん断耐力3.96kN
- 性能試験(45mm×90mmの筋かい接合)(外使い床合板なし) 筋かい壁の1mあたりの基準せん断耐力3.74kN
- 性能試験(45mm×90mmの筋かい接合)(内使い床合板なし) 筋かい壁の1mあたりの基準せん断耐力4.01kN
- 性能試験(90mm×90mmの筋かい接合)(内使い床合板なし) 筋かい壁の1mあたりの基準せん断耐力2.98kN
- 性能試験(90mm×90mmの筋かい接合)(内使い床合板あり) 筋かい壁の1mあたりの基準せん断耐力3.16kN
- TBA-45柱側(使用本数8本) 筋かい側(使用本数6本
