ガス温水暖房付きふろ給湯器
株式会社ノーリツ
GTH-2445SAWX3H-T-1 BL(FT4215KRS4SW3Q)+RC-C001_multi_set
- Identifiers
- Series Name
- ＧＴＨ－＊＊４５－１
- Product Name
- ガス温水暖房付きふろ給湯器
- Product ID
- GTH-2445SAWX3H-T-1 BL(FT4215KRS4SW3Q)+RC-C001_multi_set
- Categories
- Measurements
- Dimensions
- Height
- 605ｍｍ
- Width
- 464ｍｍ
- Depth
- 240ｍｍ
- Weight
- Weight
- 37kg（運転時：40kg）
- Classifications
- Basic
- Product Applications
- PS扉内設置形（超高層対応）
- Appearances
- Color
- Color Name
- ＧＱホワイト（近似色：マンセル№9.3YR8.4/1.0）
- Basic Informations
- Components

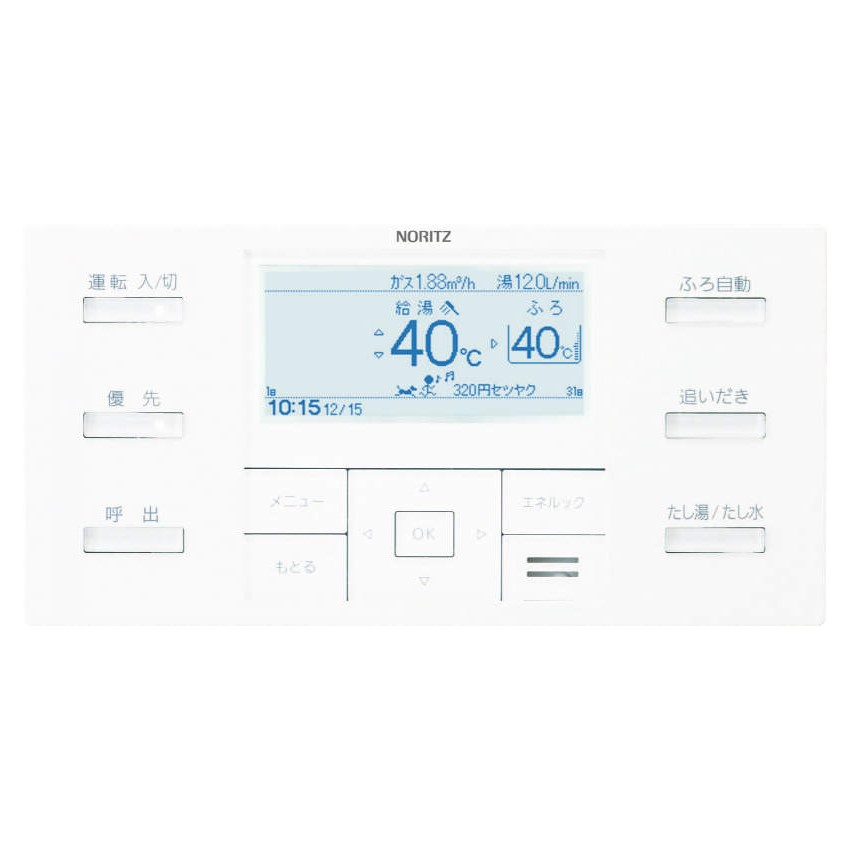

- 給湯器本体＋マルチリモコンセット
- Materials
- Composite
- Surface Material
- 【外装】亜鉛メッキ鋼鈑 粉体塗装 （耐塩害仕様） ※耐重塩害仕様は特注要
- Standards
- Other
- BL Mark
- Yes
- Ecos
- Eco Label
- Law on Promoting Green Purchasing
- Yes
- Features
- ひかえめ運転対応（暖房）
- クールダウン浴可能
- ふろ落し込み中も給湯優先で自動中の給湯可能
- 待機時の消費電力の削減
- 梱包材スリム
- 軽量
- 低振動
- 熱源器リモコンが使えない時も給湯42℃と暖房は使用可能（暖房はインテリジェントかE－con）
- Specifications
- Motor Evoked Potential
- Model
- 24号／シンプル（オート）／2温度3P内蔵／PS扉内設置形（超高層対応）
- Architectural Classification
- Notes
- 追焚能力：8,500kcal/h （出力）
- 暖房能力：～11.2kW（～9,600kcal/h）（出力）
- 暖房回路仕様：開放式
- 暖房温度仕様：２温度
- 暖房ヘッダー仕様：低温３Ｐヘッダー内蔵 （高温往き・戻りヘッダー外付け）
- 暖房許容システム水量：【銅管使用時】24L 【樹脂管使用時】35L （器具内2.6L含む）
- 設置形態：PS扉内（前方排気）／PS扉内アルコーブ／PS標準設置（前方排気延長） （PS扉内アルコｰブ設置は、別途扉内アルコｰブカバｰ要）
- 排気方法：前方排気（延長）／アルコーブ排気 （PS） （Φ100、4曲・7m 以内）
- 【暖房信号】
- 信号線：E-con 〇
- 信号線：インテリジェント（高温） 〇
- 信号線：インテリジェント（低温） 〇
- 信号線：ユテリア（高温） ×
- 信号線：ユテリア（低温） ×
- 信号線：アナログ（低温） △
- 信号線：備考 ※設定変更により、インテリジェント（低温）をアナログ（低温）へ切替可能。詳細は工事説明書参照。
- 【詳細スペック】
- 給水口径：R3/4（20A）
- 給湯口径：R3/4（20A）
- ふろ接続口径：CCH（QF16）ジョイント
- 暖房口径：CCHM（QF16）ジョイント（高温往き・戻り） ・CHジョイント（低温往）×3ヶ
- ガス口径：12・13A：R3/4（20A） LP：R1/2（15A）
- 点火方式：電子イグナイタによるダイレクト点火
- ガス種：12A・13A・LPG
- ガス消費量（最大）：【給湯】50kW(43,000kcal/h) 【暖房】13.6kW(11,700kcal/h)【同時】63.6kW（54,700kcal/h）
- 電源：AC100V（50/60Hz）
- 消費電力：260/315W（50Hz/60Hz）
- 凍結防止ヒータ：145W
- 缶水方式：2缶3水路
- 最低作動水量・水圧：3.5L/min 9.81kPa（0.1kgf/cm2）
- 使用水圧範囲：98.1～981kPa（1～10kgf/cm2）
- 制御：【Q機能】PRO-TEC 水量制御【水量サーボ】（FF＋FB＋水比例制御＝Ｑ機能）
- 温度調節範囲：暖房：高温側80℃／低温側60℃/50℃（床暖房リモコンにより変更） 給湯：32・35・37～48・50・55・60℃（17段階） ふろ：33～48℃（16段階）
- エラーサイン例：111
- 騒音値：49dB以下 （給湯＋追焚＋暖房：無響音室での測定値）
- ソーラ接続：不可 （但し、スカイブレンダーSKBを使用する場合は可能） （ソーラＵＦシリーズのST-342D-1・202D-1等はSKB内蔵なので可能）
- 追焚配管条件：【銅管】Φ12.7、15m10曲、高低差+7m、-3m 【樹脂管】Φ10、15（25）m、高低差+7m、-3（-5）m 《高低差-5m、及び長さ25mはΦ10PE管の場合のみで且つ設定変更必要》 《Φ10PE管25mは循環アダプタHX（またはＬフロアダプタF2D-LL）を使用時のみ》
- 発売年月：2015年3月 ※2017年9月にＤリモコン⇒Ｊリモコンへ変更
- 長期使用製品安全点検制度：ー
- 点検お知らせ機能：搭載あり
- 点検お知らせ機能搭載年月：2015年3月
- 給水装置認証番号：OW2004
- 機構承認番号：KHS039-DB
- 【付属品・別売品】
- サブリモコン：【サブリモコン〈非防水形〉】ＲＣ－８００１Ａ／【ふろ自動スイッチ付サブリモコン〈非防水形〉】ＲＣ－８００１ＡＪ／【浴室サブリモコン〈防水形〉】ＲＣ－８００１Ｂ
- 台所リモコンコード：リモコンコードM（2心） （各種長さあり）
- 浴室リモコンコード：リモコンコードS（2心） （各種長さあり）
- 排気カバー：排気変更アダプタＤＣＧ 、扉内アルコーブ排気カバーTL-4。
- 循環アダプタ：HX （発売当時）
- PS設置：扉内ケースＴＣ－４
- 付属品：取付けネジ一式 暖房信号線コード一式 取扱書（保証書付き） 工事書 ふろ継手一式 （銅管用） 暖房継手クリップ ヘッダークリップ
