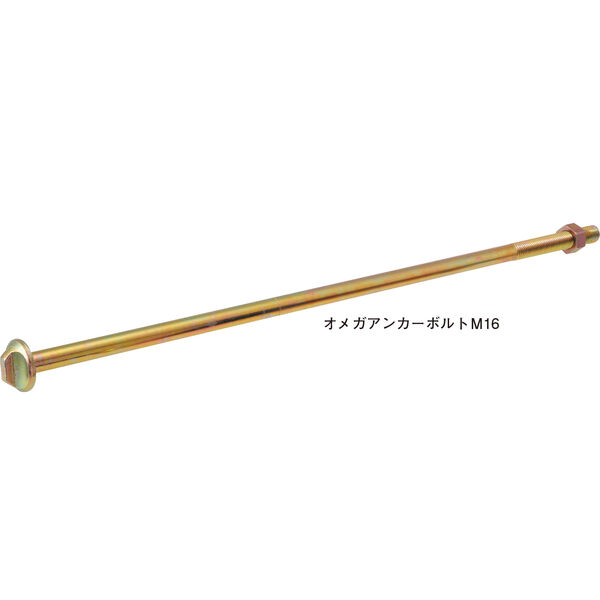

オメガアンカーボルトM16×550
株式会社タナカ
AA3422
- 識別情報
- 製品名
- オメガアンカーボルトM16×550
- 製品ID
- AA3422
- カテゴリー
- 寸法・重量
- 外形寸法
- 長さ
- 550mm
- 重量
- 重量
- 8kg/C
- 入数
- 1梱包あたりの数量
- 10本/ケース
- 製品分類
- 一般分類
- 製品カテゴリ
- アンカーボルト
- 用途・適用部位

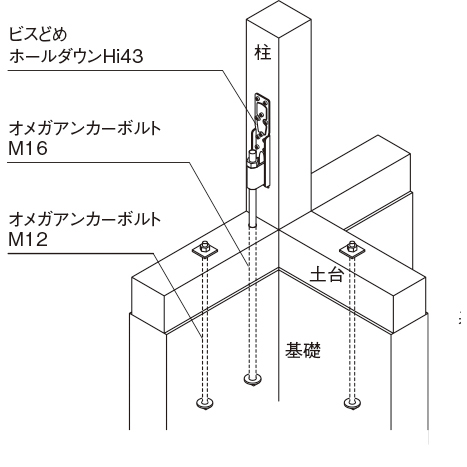

- 基礎と土台、引き寄せ金物および金物工法用柱脚金物の接合に使用します
- 色・仕上げ
- 仕上
- 表面仕上げ
- JIS H8610(電気亜鉛めっき)及び JIS H8625 Ep-Fe/Zn 8/CM2 C
- 形状
- 材質
- 一般
- 材質名
- JIS B1180 及び JIS B1051 強度区分4.8を満足する炭素鋼
- 特徴

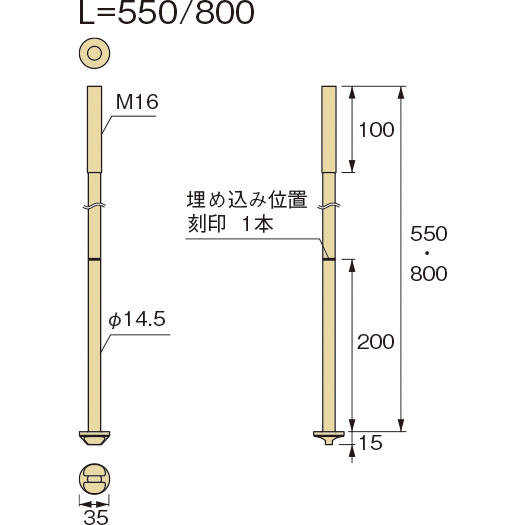

- 通常のアンカーボルトに比べ埋め込み長さが短いため施工が容易です。(アンカー頭下200mm+先端ヘッド15mm 合計215mm)(金物工法用:L=350は290mmの埋め込みとなります)
- 先端ヘッドが円錐型のため、埋め込み時に向きを気にする必要がありません

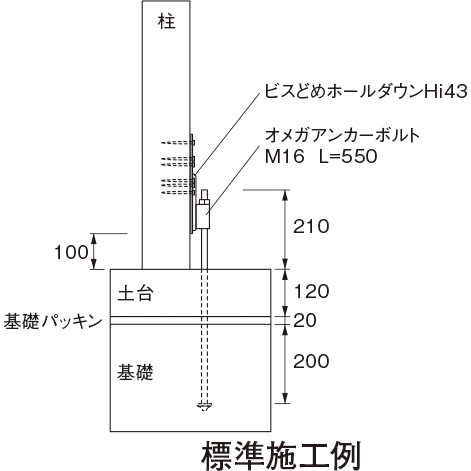

- 引張耐力が53.3kNと高いため、ビスどめホールダウンHi43の使用に最適です
- 建築分類
- 備考
- Fc21コンクリート、基礎幅135mm、埋め込み深さ200mmの場合の短期許容引張耐力は53.3kNになります
- 一財・建材試験センター 性能試験 第11A4540号
