アーム取付型 LED（昼白色） 道路灯 局部照明・交差点用 防雨型（結線部）・防まつ型（LED光源部、LED電源部）・定格出力初期光束補正型 VARDEE-LT（バーディーライト） パネル付型 水銀灯300形1灯器具相当／高圧ナトリウム灯180形1灯器具相当
パナソニック株式会社
NYR10166 LF9
- 識別情報
- シリーズ名
- VARDEE-LT LED道路照明器具
- 製品名
- アーム取付型 LED（昼白色） 道路灯 局部照明・交差点用 防雨型（結線部）・防まつ型（LED光源部、LED電源部）・定格出力初期光束補正型 VARDEE-LT（バーディーライト） パネル付型 水銀灯300形1灯器具相当／高圧ナトリウム灯180形1灯器具相当
- 製品ID
- NYR10166 LF9
- カテゴリー
- 寸法・重量
- 外形寸法
- 幅
- 213mm
- 高さ
- 143mm
- 長さ
- 446mm
- 重量
- 1ケあたりの重量
- 5.1kg
- 製品分類
- 一般分類
- 製品分類
- 景観・道路・建物周辺照明・エクステリア
- 製品タイプ
- アーム取付型LED（昼白色）
- 製品カテゴリ
- アーム
- 照明器具分類
- 器具タイプ
- 安定器補足：＜定格出力初期光束補正型
- ランプタイプ
- LED（昼白色）
- 光源色タイプ
- 昼白色
- 基本情報
- 在庫区分
- 受注品
- 販売期間
- 日付情報
- 発売日
- 2018年1月1日
- 注意点等
- 注）ポールは別途ご手配ください。
- 注）必ずポールの仕様をご確認ください。
- 注）器具の取付周囲温度が－20～35℃でご使用ください。
- 注）LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。
- 注）灯具を取り付けるポール、アームの強度は別途ご確認ください。

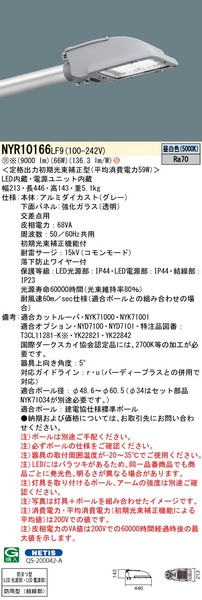

- 注）写真は灯具＋ポールを組み合わせたイメージです。
- 性能・仕様
- 照明器具等
- 器具相当
- 水銀灯300形1灯器具相当／高圧ナトリウム灯180形1灯器具相当
- 器具光束
- 9000lm
- 相関色温度
- 5000K
- 平均演色評価数(Ra)
- Ra70
- 安定器_定格電圧
- 100～242V
- ランプ_定格消費電力
- 59W
- 照明器具エネルギー消費効率
- 136.3lm/W
- 建築分類
- オムニクラス番号
- 23.35.47.11.11.19
- オムニクラスバージョン
- 23
- アセンブリコード(UniFormat)
- D5020200
- アセンブリコード(UniFormat)バージョン
- 2015
- RevitファミリカテゴリID
- -2001120
- Revitファミリカテゴリ日本語名
- 照明器具
- Revitファミリカテゴリ英語名
- Lighting Fixtures
- 備考
- 器具光束：9000 lm 安定器補足：＜定格出力初期光束補正型(平均消費電力59W)＞ 電圧：100～242 V 消費電力：66 W 消費効率：136.3 lm/W
- 【本体】アルミダイカスト（グレー）
- 【下面パネル】強化ガラス（透明）
- 交差点用
- 皮相電力：68VA
- 周波数：50／60Hz共用
- 初期光束補正機能付
- 耐雷サージ：15kV（コモンモード）
- 落下防止ワイヤー付
- 保護等級：LED光源部：IP44・LED電源部：IP44・結線部：IP23
- 耐風速60m／sec仕様（適合ポールとの組み合わせの場合）
- アーム取付型、局部照明・交差点用
- Ra70
- 【適合カットルーバ】NYK71000
- 【適合カットルーバ】NYK71001
- 【適合オプション】NYD7100
- 【適合オプション】NYD7101
- 【適合オプション】特注品図番：T3CL11281-K※
- 【適合オプション】YK22821
- 【適合オプション】YK22842
- 水銀灯300形・高圧ナトリウム灯180形相当
- 国際ダークスカイ協会認定品には、2700K等の加工が必要です。
- 器具上向き角度：5°
- 対応ガイドライン：r・u（バーディープラスとの併用で対応）
- 適合ポール径：φ48.6～φ60.5（φ34はセット部品NYK71034が別途必要です。）
- 適合ポール：建電協仕様標準ポール
- 納期および価格については、お取引先にお問い合わせください。
- LED内蔵、電源ユニット内蔵
