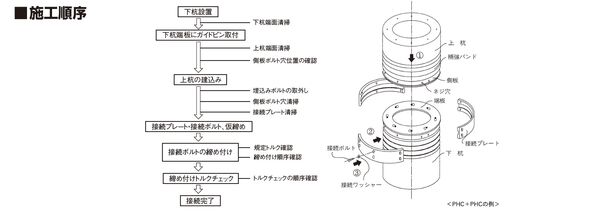

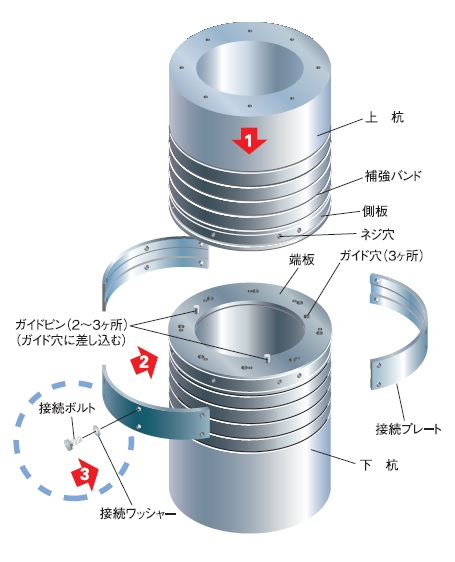

【工法概要】本継手は、端部金具、接続プレート及び接続ボルトから構成されている。端部金具は、端板、側板及び補強バンドを一体化したものであり、端板の外周部は、下杭と上杭を突き合わせたとき、接続プレートで挟み込むことができるような特殊な形状をしている。側板にはネジ穴が設けられており、このネジ穴に接続プレートを介して接続ボルトを締め付けることにより、接続プレートを杭本体に固定するようになっている。接続プレートは三つ割りの構造で、内側には上下の杭を挟み込むための嵌合溝がある。
特殊な工具及び特殊な技能者を必要とせず、施工管理が容易である。また溶接継手に比べて施工時間が短い。
気象条件の影響を受けにくく、安定した施工ができる。
火気厳禁の場所でも安全に施工ができる。
全ての部品は工場製品を使用するので、品質の信頼性が高い。
溶接継手と同等の性能を有している。
接続プレートを3分割して軽量化を図っているので、取り扱いが容易である。
