カラースキーム表
8-1 [カラースキーム]の全体構成
カラースキームとは
建築に用いるカラースキームを簡単に作成することができるツールになります。カラースキーム画面は、[内部仕上表]で階と室を設定してから使用できるようになります。
アイコン説明
| アイコン | 機能 |
|---|---|
| PDFアイコン | 作成した[カラースキーム表]をPDF出力します |
| 列非表示アイコン | [カラースキーム表]で非表示にする列を設定します。[スイッチ]ボタンをクリックして、不要な列を非表示にできます。非表示にした列はPDFへの出力も行われません |

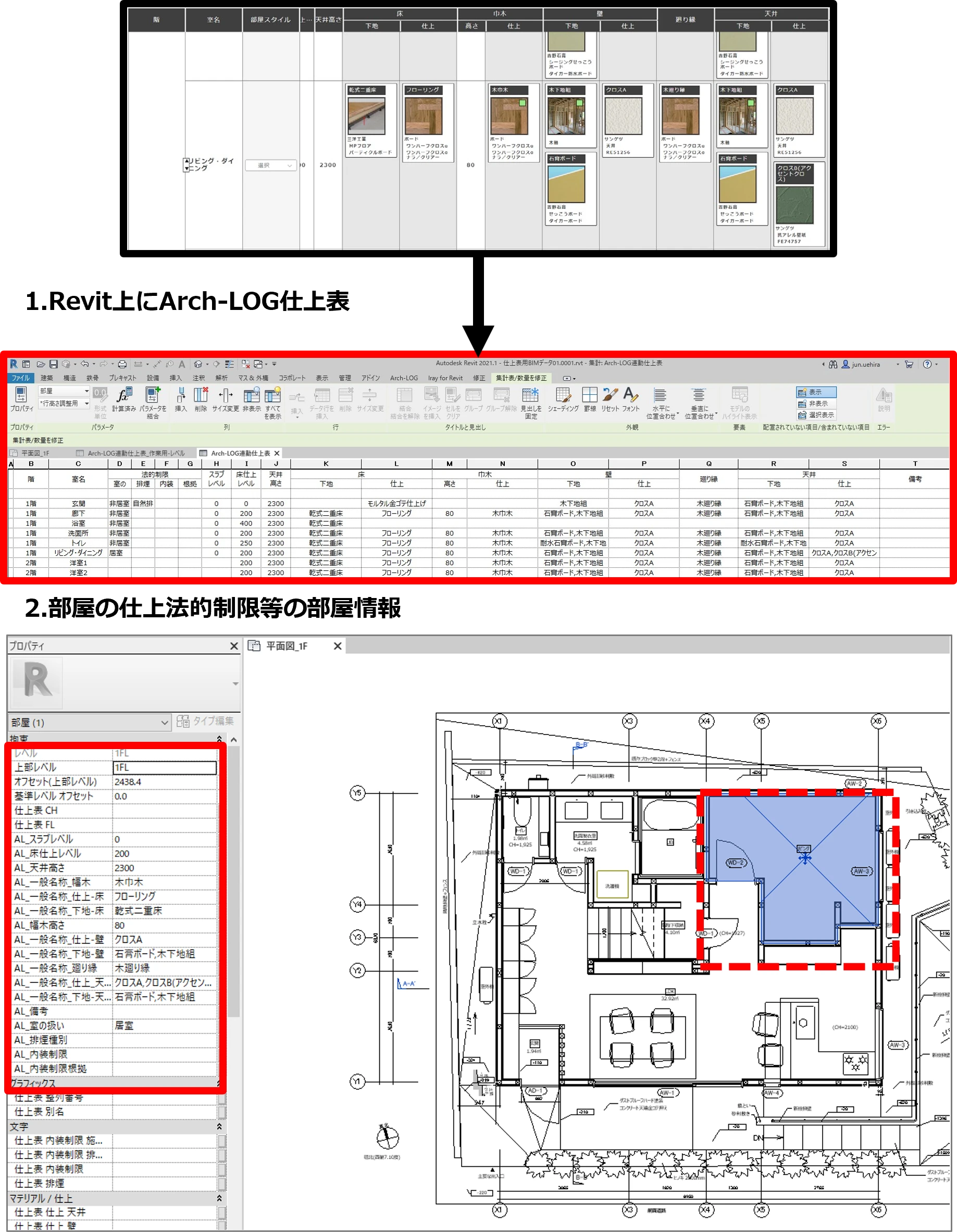

[カラースキーム]ウィンドウ
| 項目 | 説明 |
|---|---|
| ①[階]プルダウンリスト | 表示する階の設定をします。ボックス内をクリックすると[内部仕上表]で設定した階が表示されます |
| ②[室]見出し | 選択した階に含まれている室の名前が表示されます。室名は[内部仕上表]側で設定します |
| ③[適用部位]見出し | [内部仕上表]の仕上表の部位のみが表示されます |
| ④製品セル | 同じ室の[適用部位]内で並び替え(横方向)ができます。セルをクリック選択してドラッグ&ドロップで入れ替えられます |
製品セルの表示パターン
| 状態 | 表示 |
|---|---|
| [内部仕上表]で配置された[一般材料名]に、製品が設定されている場合 | セル内に製品の画像が表示されます。サムネイルをダブルクリックすると[製品選定]画面に移動します。サムネイルをクリックすると[サムネイルを選択]画面が表示されますので、他の画像を選択して変更できます |
| [内部仕上表]で配置された[一般材料名]に製品が設定されていない場合 | セル内一般材料名のみが表示されます。セル内アイコンをクリックすると[製品選定]画面に移動します |

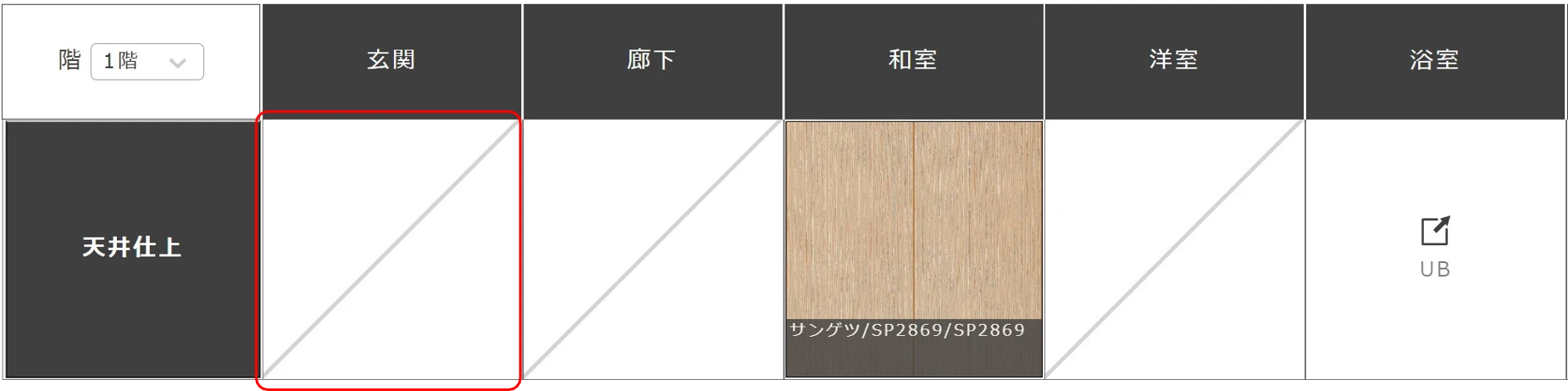

| [内部仕上表]で[一般材料名]が配置されていない場合 | セルに斜線が表示されます |

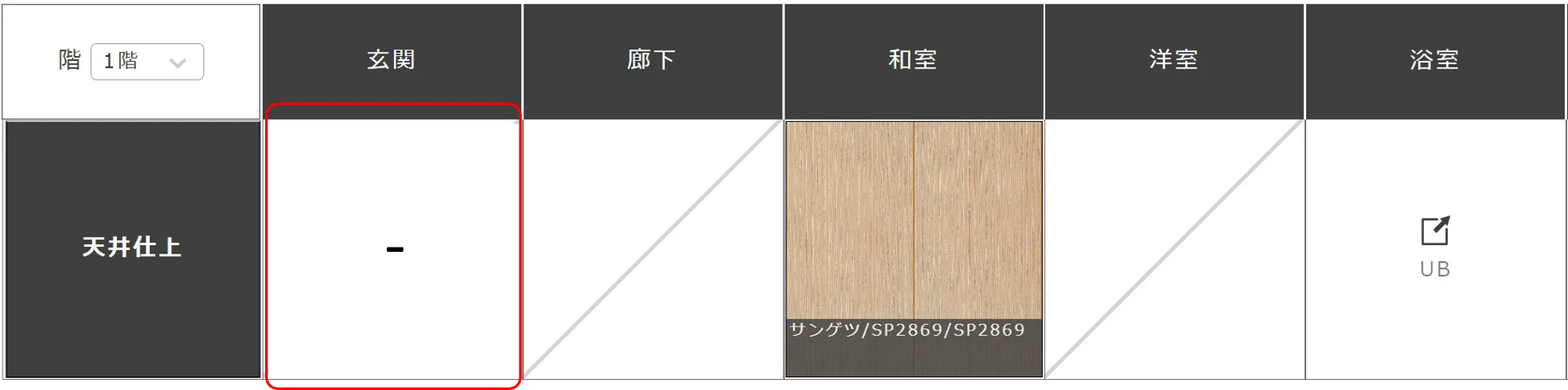

| 材料名に＜-＞＜－＞（ハイフン）が使用されている場合 | アイコンは表示されません |
注記
製品選定については、製品選定を参照ください。
