共有パラメータ

このページではArch-LOGの共有パラメータの仕組みと活用方法を説明します。

このページについて​

項目内容
前提条件Arch-LOGアカウント作成済み、Revitプラグインインストール済み
所要時間約 10 分

共有パラメータとは​

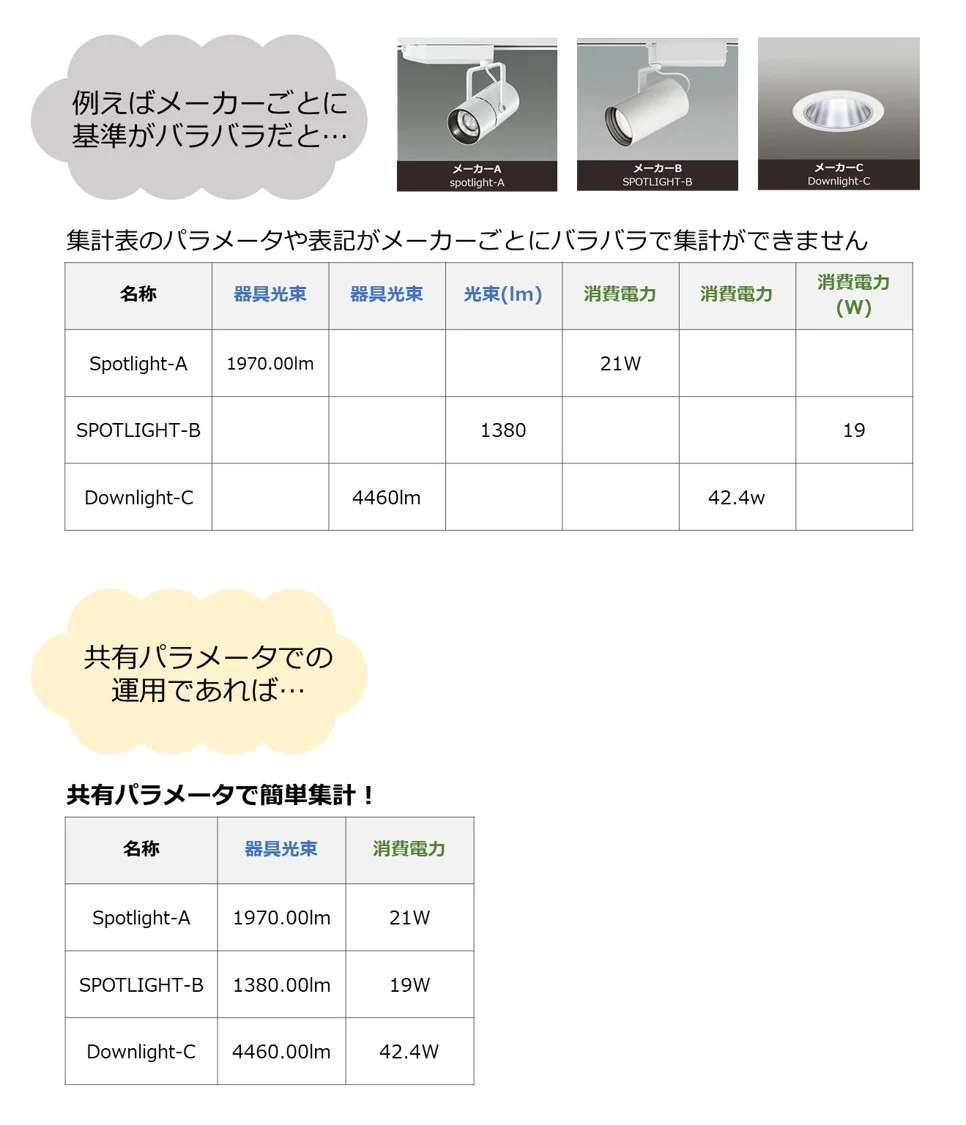

BIMデータは一般的に様々な会社が作ったデータを統合して使用します。しかしパラメータを各社ごとに違う基準で作ってしまうと、同じ名称のパラメータであってもBIMデータ内で集計することができません。


Arch-LOGでは、この課題を解決するためにArch-LOG仕様の 共有パラメータ を導入しています。Arch-LOGからダウンロードしたBIMデータを使うだけで、集計の前準備が完了し、BIMによる効率化が一層促進されます。

Arch-LOGでは日本の大手設計事務所・ゼネコンが参加する Revit User Group（RUG） と連携し、RUGが提供する共有パラメータ基準をArch-LOGの共有パラメータに内包しています。これによりRUGが提供するBIMデータとも相互連携できます。

システムファミリについて

システムファミリ（Arch-LOG区分では「リンクダウンロードBIM」に該当するオブジェクト）に関しては、Revitの制限により自動的に最新の共有パラメータを取得してファミリをダウンロードすることはできません。個別に手動で設定することは可能です。詳細についてはお問い合わせフォームよりお問い合わせください。

Revitの共有パラメータ​

共有パラメータファイルの配置​

Revit向けの共有パラメータファイルは以下のフォルダに配置されています。

C:\ProgramData\LOG-LOG\Arch-LOG for Revit\SharedParams
隠しファイルの表示

上記フォルダは隠しファイルになっている可能性があります。エクスプローラの 表示 タブ > 表示/非表示 より 隠しファイル のチェックボックスをONにしてください。


共有パラメータファイルを更新する場合は、最新のファイルをダウンロードして上記フォルダに差し替えてください。

ダウンロード可能なパラメータ一覧​

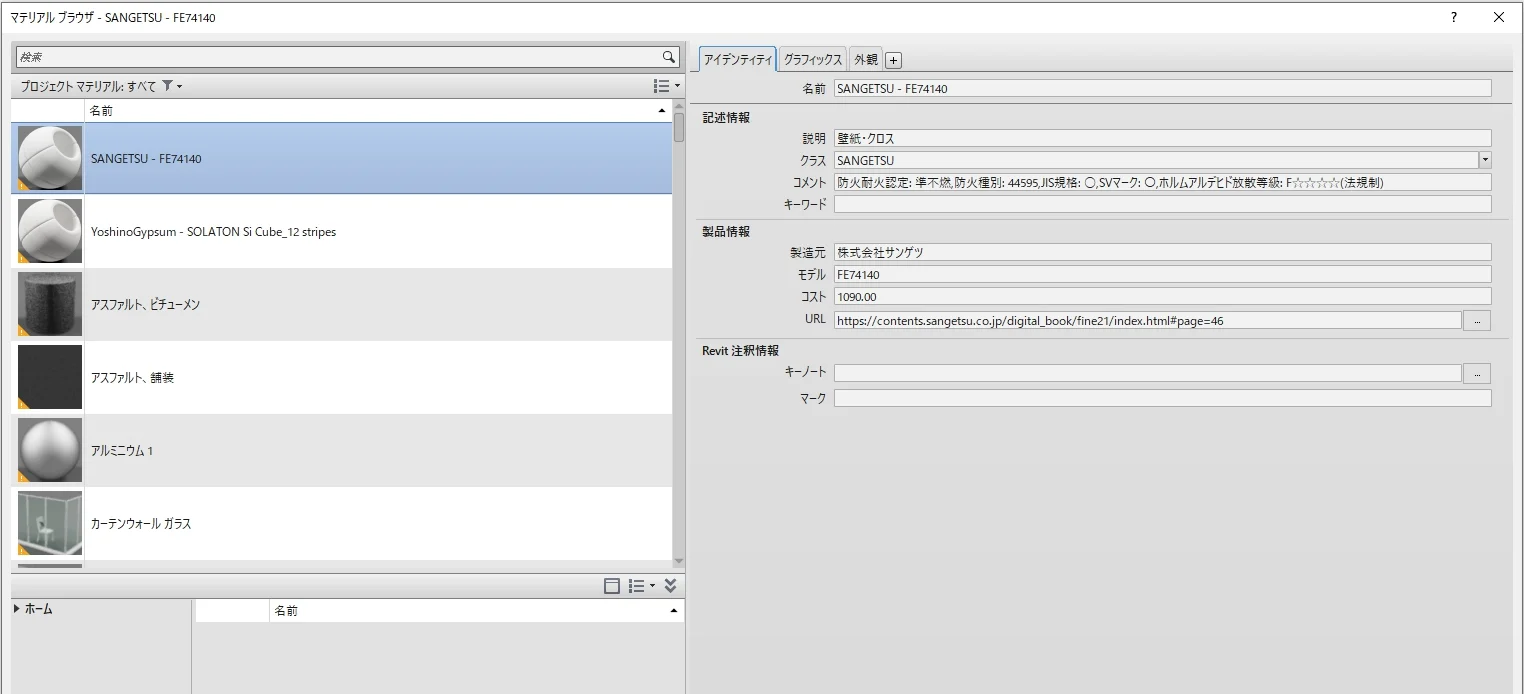

Revitマテリアルブラウザ​

管理 > マテリアル > アイデンティティー から確認できます。


記述情報​

パラメータ内容
説明Arch-LOGカテゴリが表示されます。複数のカテゴリがある場合はカンマ区切り
クラスサムネイル用英語名が表示されます。マテリアルリストのフィルタに表示
コメント標準規格ラベルに含まれる各種認定情報。複数の場合はカンマ区切り

製品情報​

パラメータ内容
製造元メーカー名
モデルArch-LOG 製品ID
コスト価格ラベルに含まれる単価（優先順位の高い情報が表示）
URLメーカーURLにリンク

Archicadビルディングマテリアル​

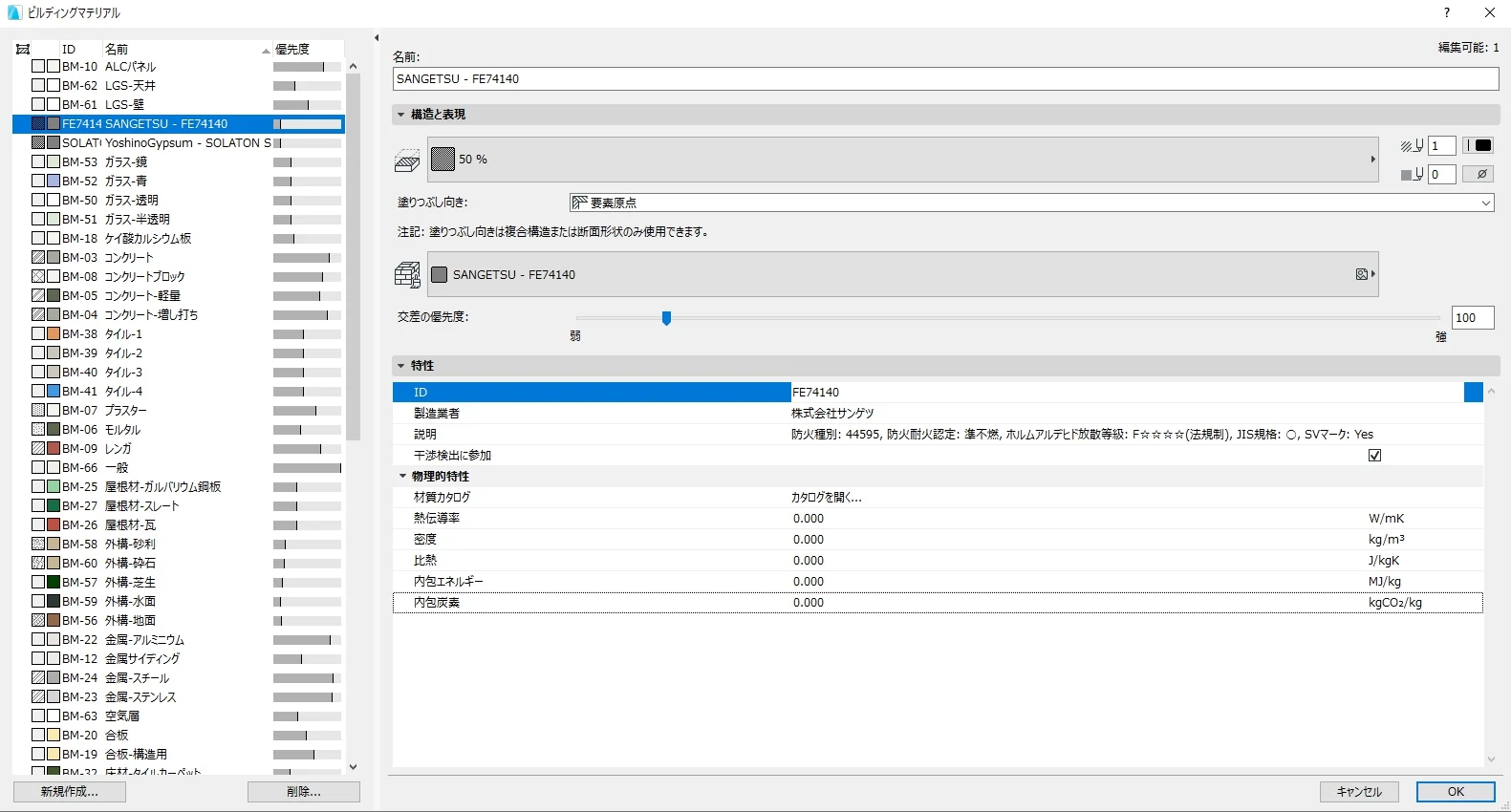

Archicad 22以前​

カスタムパラメータが利用できないため、Arch-LOGのカテゴリとコスト表記はありません。


パラメータ内容
IDArch-LOG 製品ID
製造業者メーカー名
説明標準規格ラベルに含まれる各種認定情報

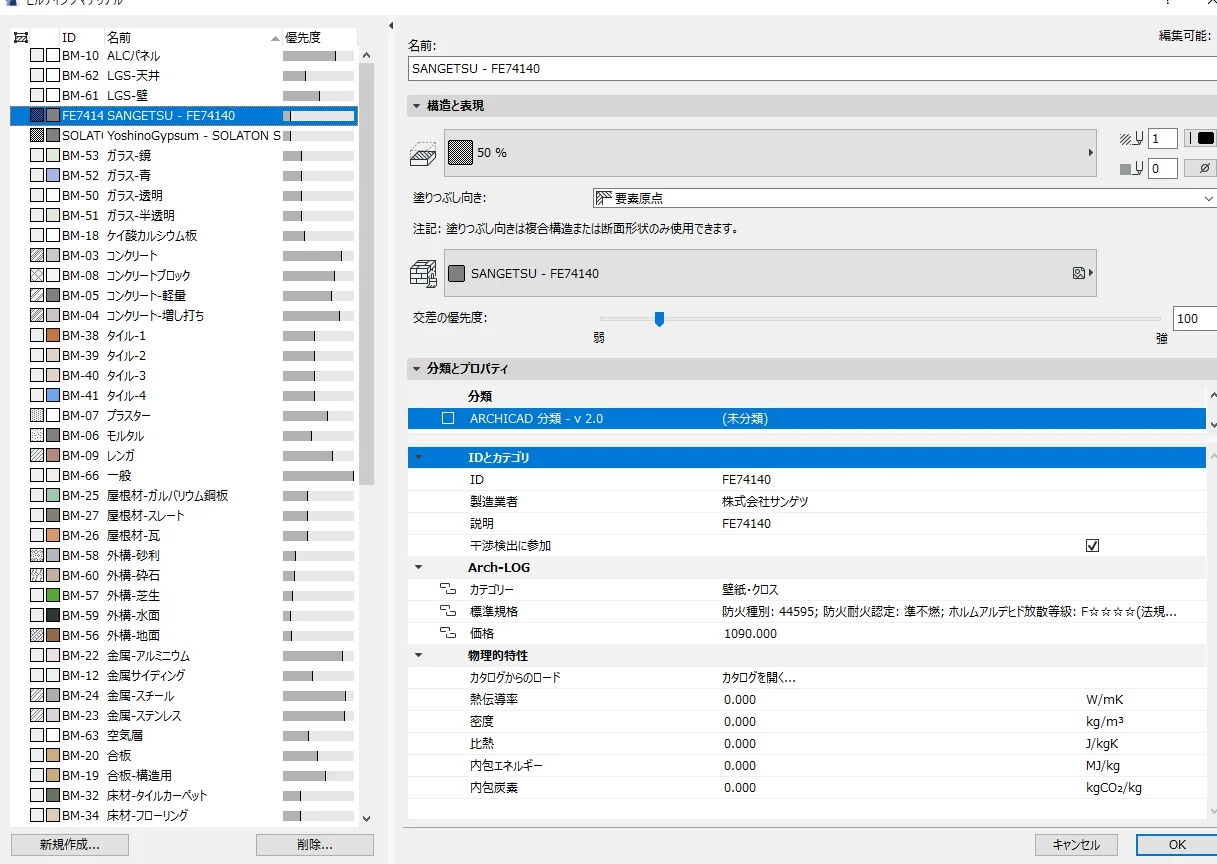

Archicad 23以降​


パラメータ内容
IDArch-LOG 製品ID
製造業者メーカー名
説明Arch-LOG 製品ID
カテゴリーArch-LOGカテゴリ（複数の場合はカンマ区切り）
標準規格各種認定情報（複数の場合はカンマ区切り）
価格価格ラベルに含まれる単価

標準規格に含まれるArch-LOGラベル​

以下のラベル情報が 標準規格 パラメータに含まれます。

  • 防火耐火認定、防火種別、難燃性能
  • 不燃認定、不燃認定番号
  • 準不燃認定、準不燃認定番号
  • 難燃、難燃認定番号
  • 遮音性能：推定L等級、遮音性能：ΔL等級、遮音性能：TLD値
  • JIS規格、JANコード
  • 耐熱クラス（JIS）、遮光等級
  • SIAAマーク、SEKマーク、SVマーク
  • ホルムアルデヒド放散等級、低VOC対応、4VOC基準適合
  • 省エネ建材等級、SGマーク、BLマーク

価格パラメータ​

種別説明
単価1個あたりの価格
広さ単価面積あたりの価格
長さ単価長さあたりの価格
重さ単価重量あたりの価格
ケース単価ケースあたりの価格
セット価格セットあたりの価格

今後の展望​

共有パラメータの導入により、Revit上でのパラメータ共有だけでなく、Arch-LOGの検索機能も強化されます。建材に関わる様々な数値や属性が適切な型を持つことにより、製品の寸法を範囲指定して検索するなど、より便利な検索が可能になります。

うまくいかないとき​

症状対処法
共有パラメータフォルダが見つからない隠しファイルの表示を有効にしてください
パラメータが表示されないArch-LOGプラグインが最新バージョンか確認してください
Archicad 22以前でカテゴリ・コストが表示されないArchicad 22以前ではカスタムパラメータ非対応のため表示されません
RUGのBIMデータと連携できないArch-LOGの共有パラメータが最新か確認してください
